Инструкция
ECL Comfort 210 / 310, приложение A231 / A331
Приложение A331.2, общее описание
Циркуляционные насосы P1 и P2 работают поочередно в
соответствии с графиком. Один насос остается в резерве, а
другой работает. В случае сбоя (отсутствует дифференциальное
давление) в работе одного насоса, запускается другой. При
этом подается аварийный сигнал для последующего осмотра и
ремонта неисправного насоса.
Сигнал (реле 6) подается в следующих случаях:
•
Текущая температура подачи отличается от заданной
температуры подачи.
•
Работающий циркуляционный насос не создает разницу
давления.
•
Функция подпитки не создает давления за установленный
отрезок времени.
•
Активирован универсальный аварийный вход S9.
Возможна установка связи через шину Modbus с системой
SCADA.
М-bus обеспечивает связь с расходомером или
тепловычислителем. Регулятор может ограничить расход
теплоносителя или энергии, определенное максимальным
значением или в соответствии с температурой наружного
воздуха.
Более того, данные М-bus могут быть переданы на шину
Modbus.

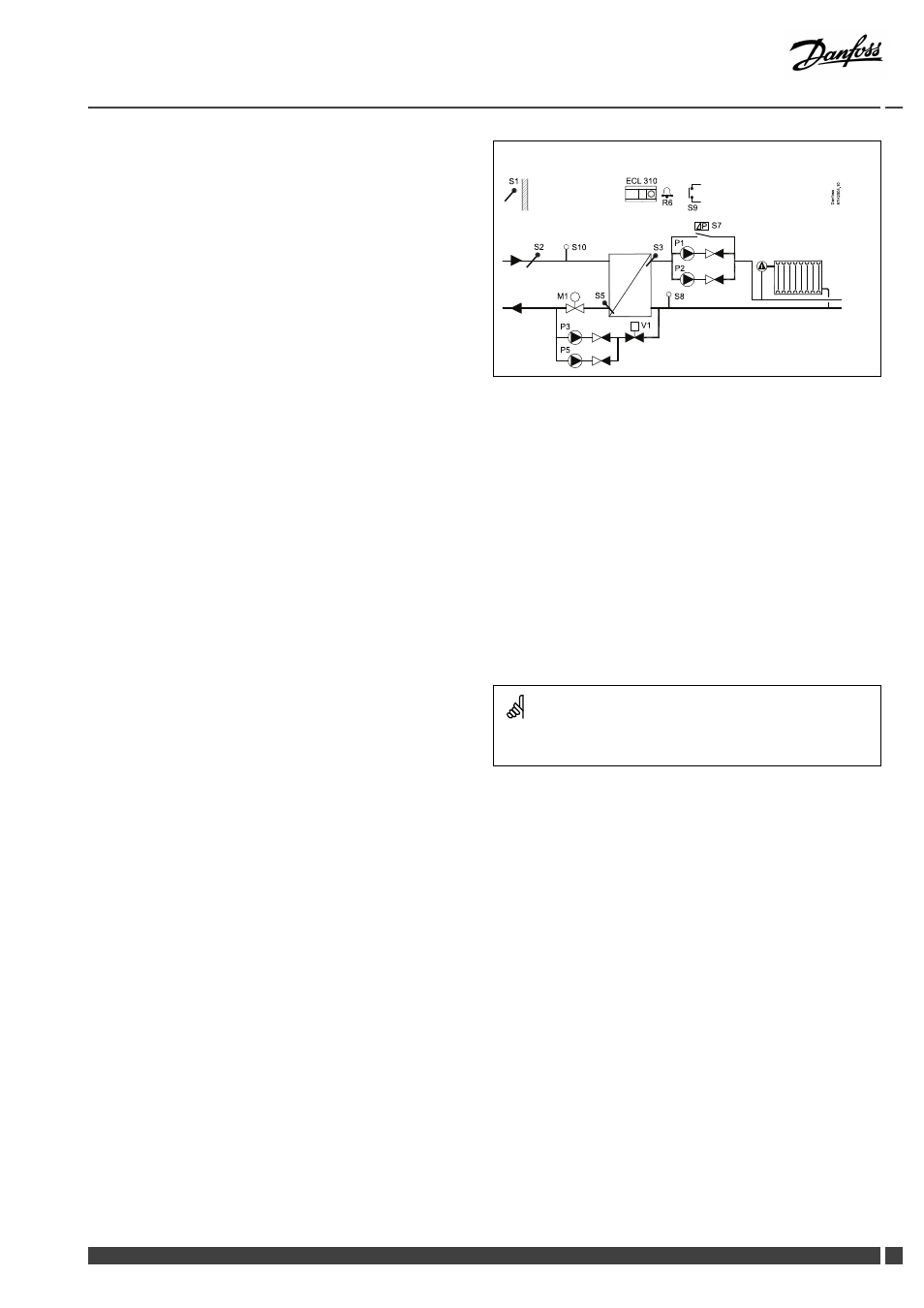

Стандартная схема A331.2:
M1
D
a
n
fo
s
s
S 1
8
7
H
2
0
0
4
.1
0
S 3
S 5
ECL 310
S 8
S 9
R6
P 3
V1
P 2
P 1
P S 7
P 5
S 10
S 2
Регулятор содержит готовые заводские установки, показанные в
соответствующих разделах данного руководства.
