Приложение A231.1, общее описание
Циркуляционные насосы P1 и P2 работают поочередно в
соответствии с графиком. Один насос остается в резерве, а
другой работает. В случае сбоя (отсутствует дифференциальное
давление) в работе одного насоса, запускается другой. При
этом подается аварийный сигнал для последующего осмотра и
ремонта неисправного насоса.
Сигнал (реле 4) подается в следующих случаях:
• Текущая температура подачи отличается от заданной
температуры подачи.
• Работающий циркуляционный насос не создает разницу
давления.
• Функция подпитки не создает давления за установленный
отрезок времени.

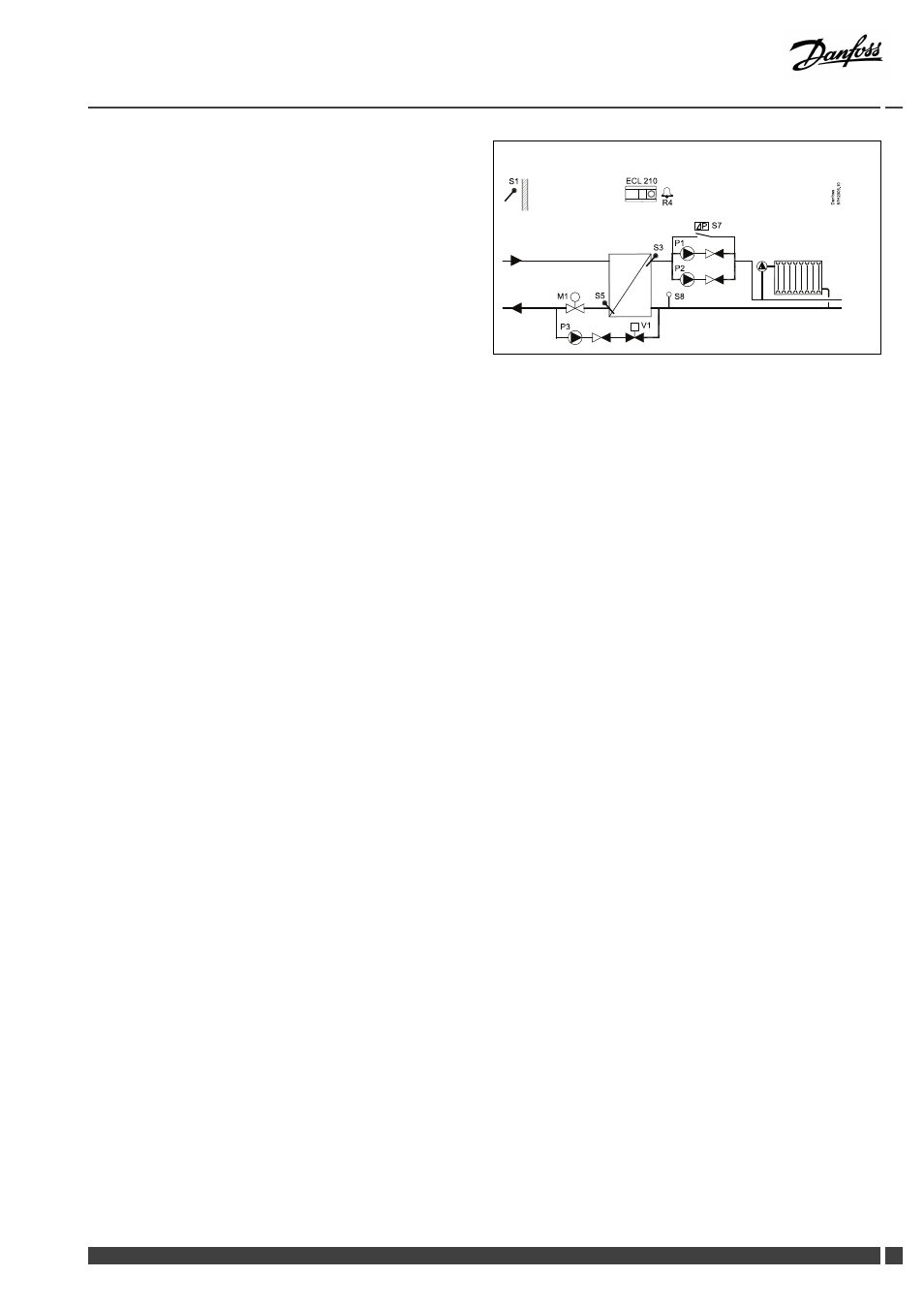

Стандартная схема A231.1:
M1
D a n fo
s s
S 1
8 7 H 2 0 0 6 .1 0
S 3
S 5
ECL 210
S 8
R4
P 3 V1
P 2
P 1
P S 7
