Инструкция
ECL Comfort 210 / 310, приложение A231 / A331

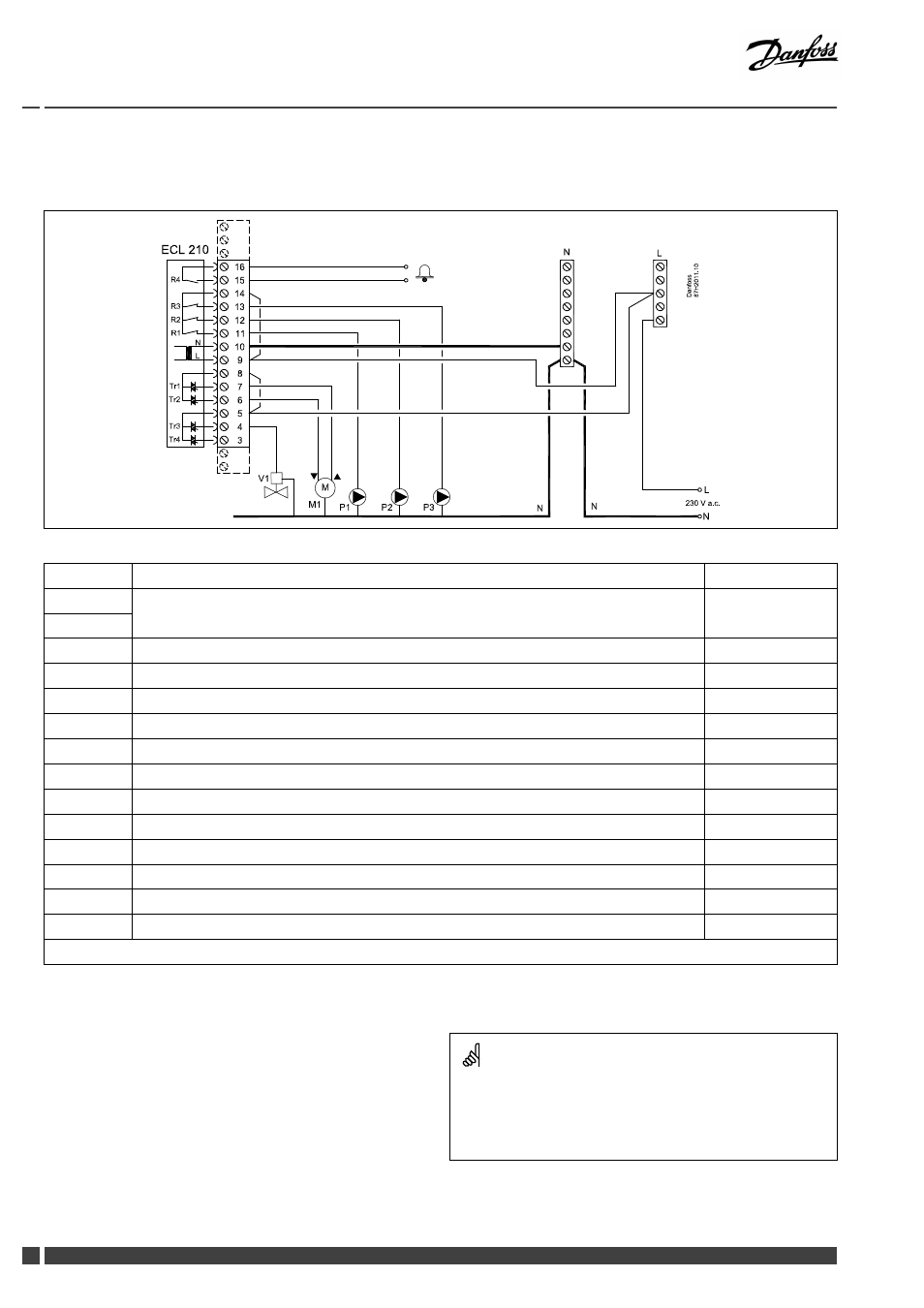

2.5.2 Электрические соединения, ~ 230 В, электропитание, насосы, регулирующие клапаны с электроприводом и т.п.
Приложение A231.1 / A231.2
Клемма
Описание
Макс. нагрузка
16
15
Авария
4 (2) A / ~ 230 В *
14
Фаза для циркуляционных насосов и насоса подпитки
13
P3
Насос подпитки ВКЛ/ВЫКЛ
4 (2) A / ~ 230 В *
12
P2
Циркуляционный насос ВКЛ/ВЫКЛ
4 (2) A / ~ 230 В *
11
P1
Циркуляционный насос ВКЛ/ВЫКЛ
4 (2) A / ~ 230 В *
10
Напряжение питания ~ 230 В - нейтраль (N)
9
Напряжение питания ~ 230 В - фаза (L)
8
M1
Фаза для выхода регулирующего клапана с электроприводом
7
M1
Электропривод - открытие
0.2 A / ~230 В
6
M1
Электропривод - закрытие
0.2 A / ~230 В
5
Не используется
4
V1
Электромагнитный клапан, функция подпитки
0.2 A / ~230 В
3
Не используется
* Контактная группа реле: 4 A для омической нагрузки, 2 A для индуктивной нагрузки
Установленные на заводе перемычки:
5 с 8, 9 с 14, L с 5 и L с 9, N с 10
Сечение провода: 0.5–1.5 мм²
Неправильное подключение может привести к повреждению
электронных выходов.
Макс. 2 x 1.5 мм² провода может быть подключено к каждой
винтовой клемме.
