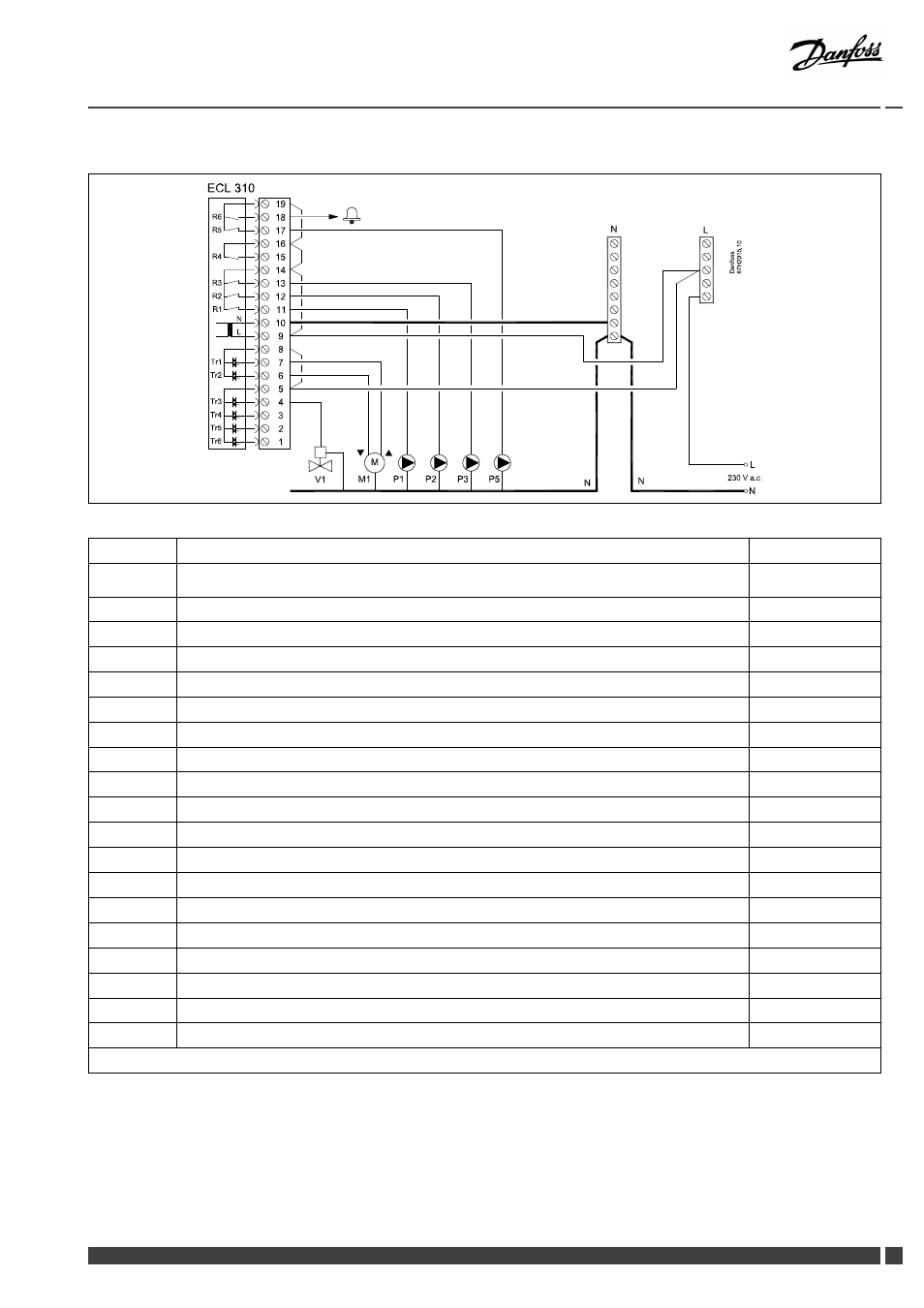

ECL Comfort 210 / 310, приложение A231 / A331
Приложение A331.1 / A331.2
Клемма
Описание
Макс. нагрузка
19
Фаза для насоса подпитки и аварийного сигнала
18
Авария
4 (2) A / ~ 230 В *
17
P5
Насос подпитки ВКЛ/ВЫКЛ
4 (2) A / ~ 230 В *
16
Не используется
15
Не используется
14
Фаза для циркуляционных насосов
13
P3
Насос подпитки ВКЛ/ВЫКЛ
4 (2) A / ~ 230 В *
12
P2
Циркуляционный насос ВКЛ/ВЫКЛ
4 (2) A / ~ 230 В *
11
P1
Циркуляционный насос ВКЛ/ВЫКЛ
4 (2) A / ~ 230 В *
10
Напряжение питания ~ 230 В - нейтраль (N)
9
Напряжение питания ~ 230 В - фаза (L)
8
M1
Фаза для выхода регулирующего клапана с электроприводом
7
M1
Электропривод - открытие
0.2 A / ~230 В
6
M1
Электропривод - закрытие
0.2 A / ~230 В
5
Не используется
4
V1
Электромагнитный клапан, функция подпитки
0.2 A / ~230 В
3
Не используется
2
Не используется
1
Не используется
* Контактная группа реле: 4 A для омической нагрузки, 2 A для индуктивной нагрузки
Установленные на заводе перемычки:
5 с 8, 9 с 14, 14 с 16, 16 с 19, L с 5 и L с 9, N с 10
