Инструкция
ECL Comfort 210 / 310, приложение A231 / A331

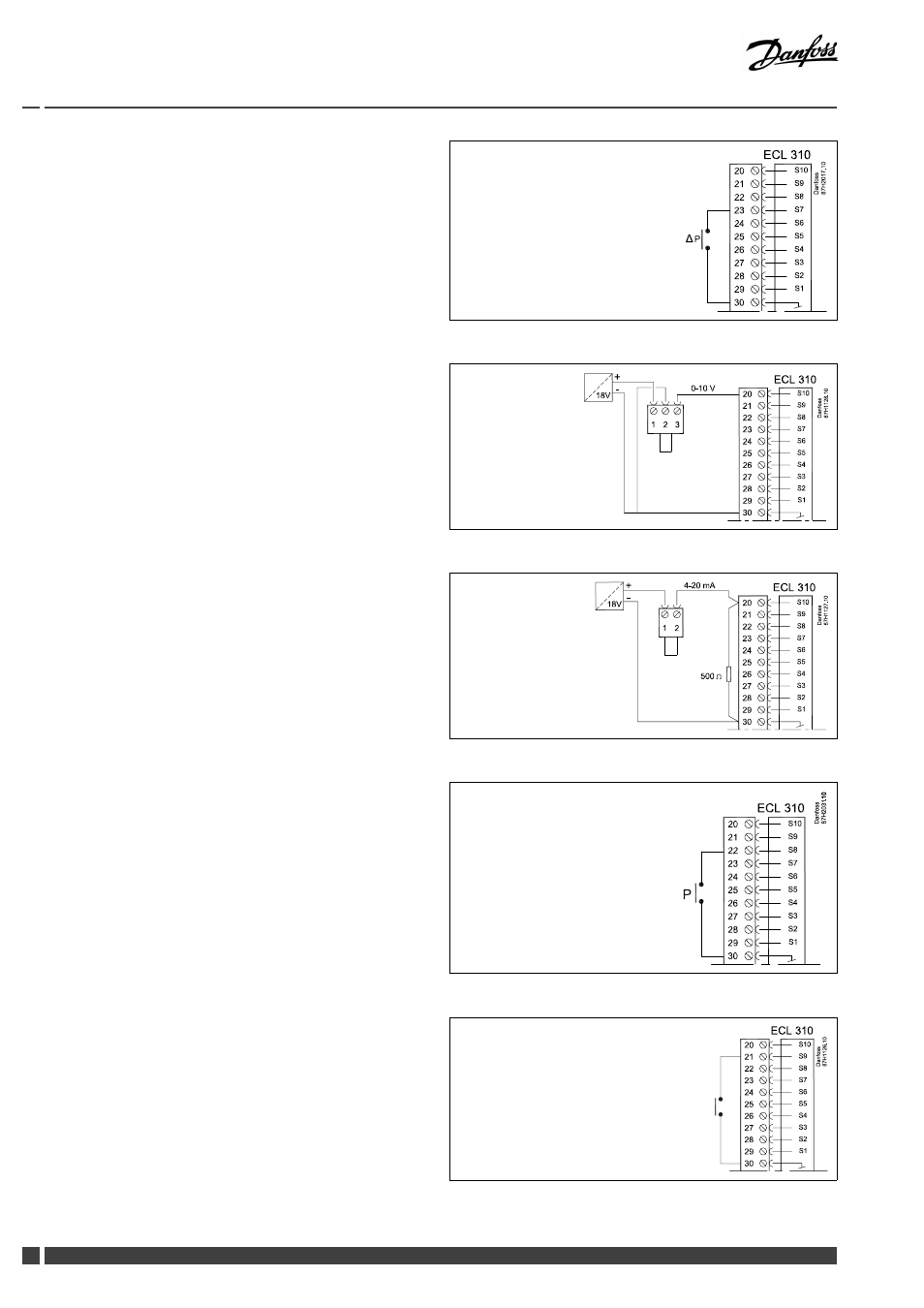

Подключение дифференциального реле давления
Подключение датчика давления с аналоговым сигналом
0-10 В
Пример подключения датчика давления к S10. Таким же
образом датчики давления можно подключать к S8.
Подключение датчика давления с аналоговым сигналом
4-20 мА
Сигнал 4-20 мА преобразуется в сигнал 2-10 В с помощью
резистора на 500 Ом (не входит в комплект поставки).
Пример подключения датчика давления к S10. Таким же
образом датчики давления можно подключать к S8.
Подключение реле давления
P
.
1
0
Подключение датчика сигнализации
30
DEN-SMT/DK
VI.LG.P1.50
Danfoss District Energy
