Инструкция

ECL Comfort 210 / 310, приложение A231 / A331

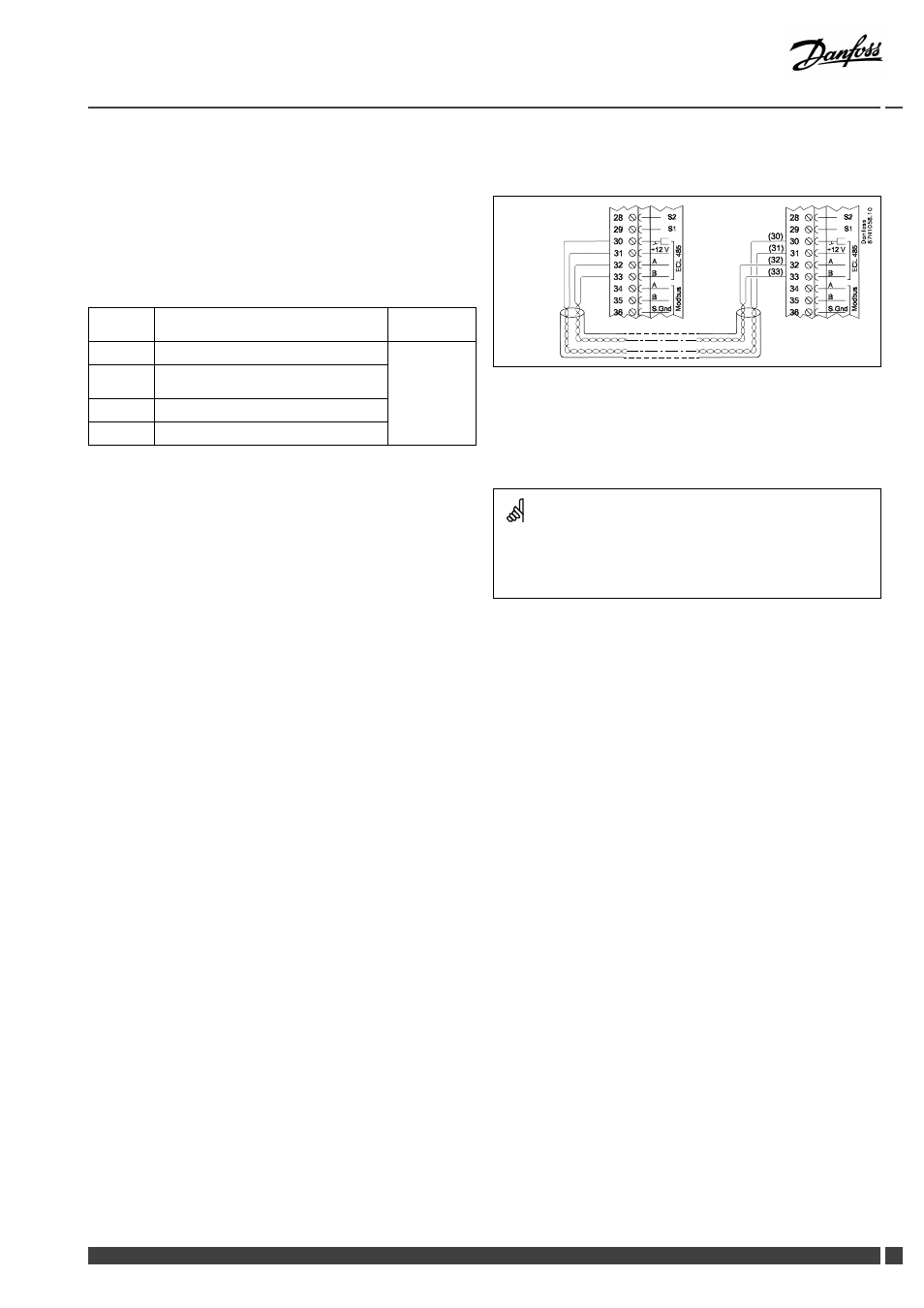

2.5.7 Электрические соединения, системы с управляемыми устройствами

Регулятор может использоваться в качестве ведущего или
ведомого через внутреннюю коммуникационную шину ECL 485
(2 кабеля витой пары).

Коммуникационная шина ECL 485 несовместима с шиной ECL в
ECL Comfort 110, 200, 300 и 301!

Клемма

Описание

Тип
(реком.)

30

Общая клемма

31

+12 В, коммуникационная шина ECL
485

32

А, коммуникационная шина ECL 485

33

В, коммуникационная шина ECL 485

Кабель 2 x
витая пара

Суммарная длина кабеля: макс. 200 м (все датчики, включая
внутреннюю коммуникационную шину ECL 485)
Использование кабелей длиной более 200 м может стать причиной
чувствительности к помехам (ЭМС).

Danfoss District Energy

VI.LG.P1.50

DEN-SMT/DK

33
