Инструкция
ECL Comfort 210 / 310, приложение A231 / A331
5.1.2 A231.2 / A331.2

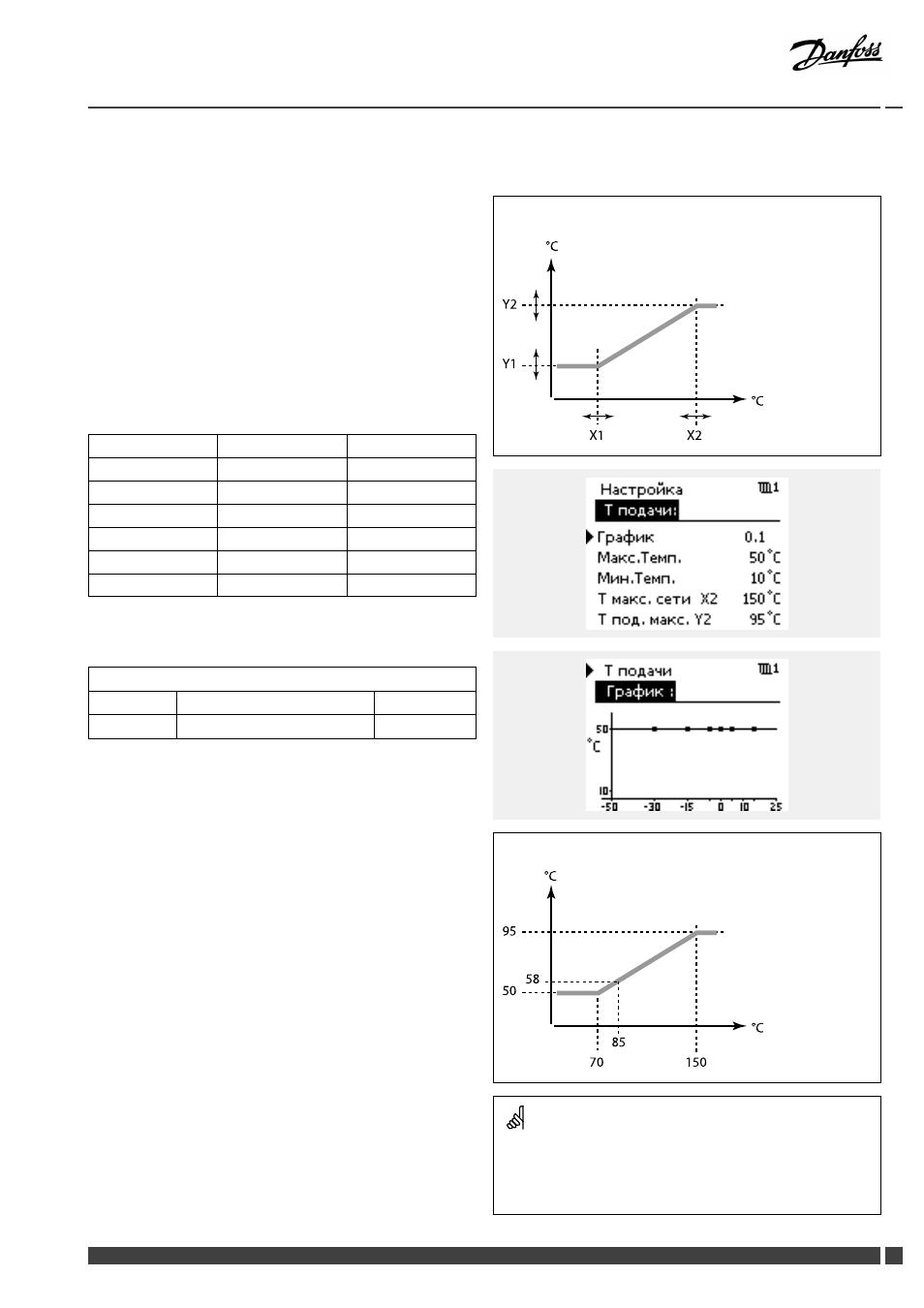

Регулятор ECL Comfort регулирует температуру вторичного
теплоносителя в зависимости от температуры (S2) первичного
контура. Эта зависимость устанавливается в регуляторе.
График отопления устанавливается на макс. требуемую
температуру подачи (150 °C) по всем координатным точкам.
Требуемая температура подачи всегда зависит от температуры
теплоносителя в трубопроводе первичного контура (S2).
Показанное ниже значение отопительного графика является
приблизительным значением, основанным на реальных
параметрах.
Т наружн.
Установка
Ваши установки
-30 °C
150 °C
-15 °C
150 °C
-5 °C
150 °C
0 °C
150 °C
5 °C
150 °C
15 °C
150 °C
При необходимости измените заданную температуру
теплоносителя на -30, -15, -5, 0, 5 и 15 °C.
Отопит. график
Контур
Диапазон установки
Установка
1
Только чтение
Заводская установка (требуемая температура подачи 150 °C)
ограничивается макс. значением, основанным на температуре
подаваемого теплоносителя (S2) и параметрах «Т под. выс Х2»,
«Т выс. макс.Y2», «Т под. низ. Х1» и «Т низ макс. Y1».
Требуемая температура подачи
Y
2
Y1
X1
X2
°C
°C
Темп. в
первичном
трубопроводе
(S2)
Требуемая температура подачи
9
5
50
70
150
°C
°C
58
85
Темп. в
первичном
трубопроводе
(S2)
Приведенный выше график отопления является примером
температуры подачи (S2) 85 °C. Заданная температура
теплоносителя (58 °C основана на настройке отношения между
температурой первичного контура (S2) и требуемой температурой
теплоносителя.
