Инструкция ECL Comfort 210 / 310, приложение A231 / A331
3.2 Чтение дисплея регулятора
Выбор избранного дисплея
Избранным дисплеем является тот, который пользователь
выбрал как дисплей по умолчанию. Избранный дисплей
отображает краткую информацию по температурам
или агрегатам, за которыми пользователь желает вести
наблюдение.
Если диск не вращался в течение 20 минут, регулятор
автоматически переходит на дисплей, выбранный по
умолчанию.
Переход между дисплеями осуществляется посредством
вращения диска, пока не будет достигнут переключатель дисплеев
(
) в нижней правой части дисплея. Поверните диск и нажмите
на него для выбора избранного дисплея.
Контур отопления
На дисплее обзора 1 отображаются следующие сведения:
текущая температура наружного воздуха, режим работы
регулятора,
текущая комнатная температура, требуемая комнатная
температура.
На дисплее обзора 2 отображаются следующие сведения:
текущая температура наружного воздуха, направление
изменения температуры наружного воздуха, режим работы
регулятора, макс. и мин. значения температуры наружного
воздуха, начиная с полночи, а также требуемая комнатная
температура.
На дисплее обзора 3 отображаются следующие сведения:
дата, текущая температура наружного воздуха, режим работы
регулятора, требуемая комнатная температура, а также
комфортный график на текущий день.
На дисплее обзора 4 отображаются следующие сведения:
состояние управляемых компонентов, текущая температура
теплоносителя, (требуемая температура теплоносителя), режим
регулятора, температура обратки (ограничение температуры).
В зависимости от выбранного дисплея, на обзоре контура
отопления может отображаться следующая информация:
• текущая температура наружного воздуха (-0,5)
• режим работы регулятора ( )
• текущая комнатная температура (24,5)
• требуемая комнатная температура (20,7 °C)
• изменение температуры наружного воздуха ( )
• мин. и макс. значения температуры наружного воздуха за
время после полуночи ( )
• дата (23.02.2010)
• время (7:43)
• графики комфортной температуры для текущего дня (0 - 12 -
24)
• состояние управляемых компонентов (M2, P2)
• текущая температура теплоносителя (49 °C), (требуемая
температура теплоносителя (50 °C)
• температура обратки (24 °C) (предельная температура (50))

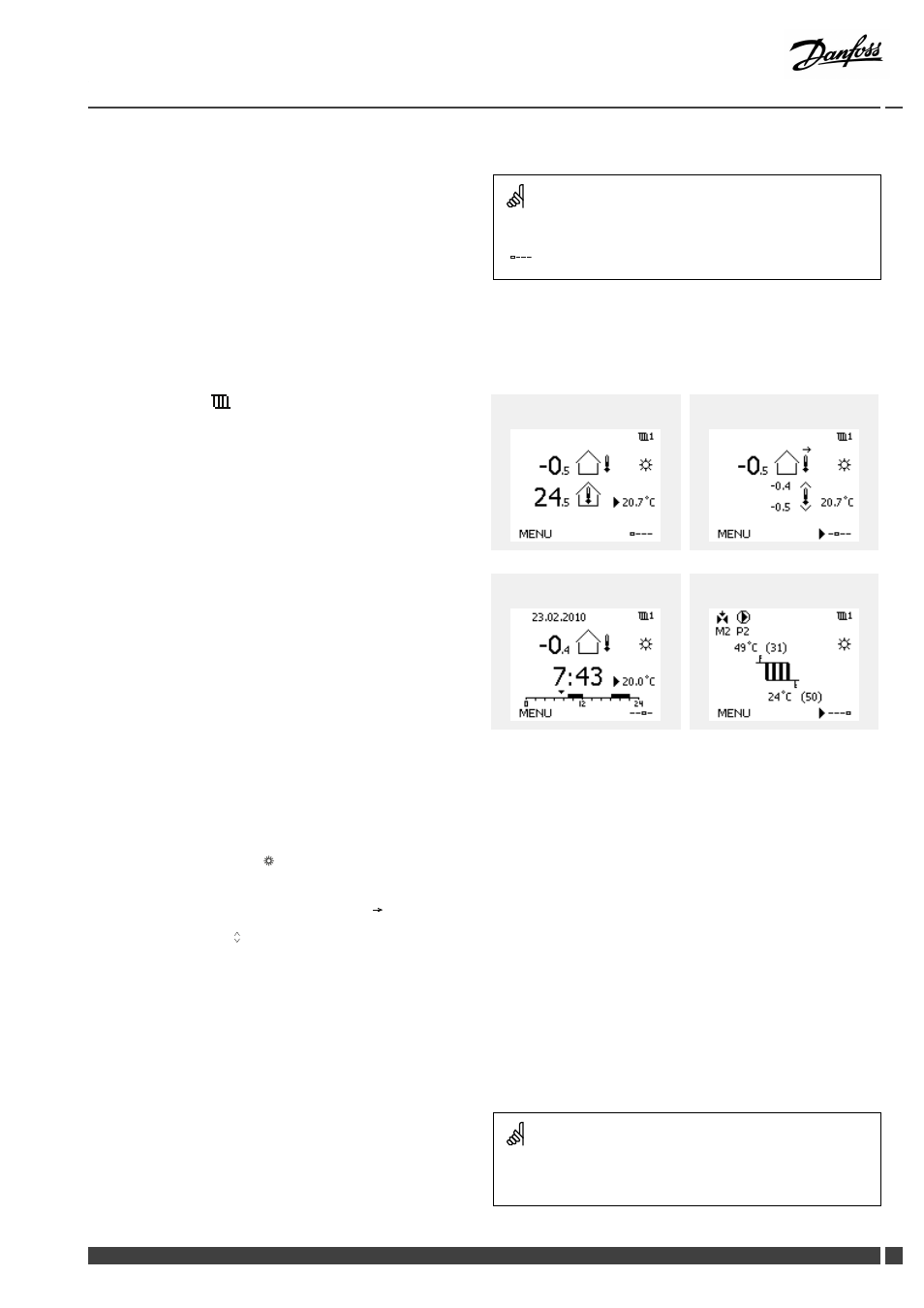

Дисплей обзора 1: Дисплей обзора 2:
Дисплей обзора 3: Дисплей обзора 4:
Необходимо обязательно установить требуемую комнатную
температуру, даже если датчик комнатной температуры или
устройство дистанционного управления не подсоединен.
