Инструкция
ECL Comfort 210 / 310, приложение A231 / A331
2.2 Определение типа системы
Определение типа системы
Регуляторы ECL Comfort предназначены для использования
в самых разнообразных системах теплоснабжения, горячего
водоснабжения (ГВС) и кондиционирования, различных
конструкций и мощностей. Если ваша система отличается
от тех, что представлены на рисунках, то вы можете
предварительно составить план вашей системы. С его
помощью вам будет проще пользоваться руководством по
установке, которое проведет вас через весь процесс установки
и настройки регулятора.
ECL Comfort – универсальный регулятор, который может
применяться в самых различных системах. Исходя
из стандартных схем, представленных ниже, можно
сконструировать любую систему. В этом разделе вы найдете
примеры наиболее часто используемых систем. Если ваша
система не совпадает в точности ни с одной из них, подберите
схему, имеющую наибольшее сходство и внесите в нее
собственные изменения.
Циркуляционный насос(-ы) в контуре(-ах) отопления можно
установить как на подачу, так и на возврат. Установите насос в
соответствии с рекомендациями производителя.

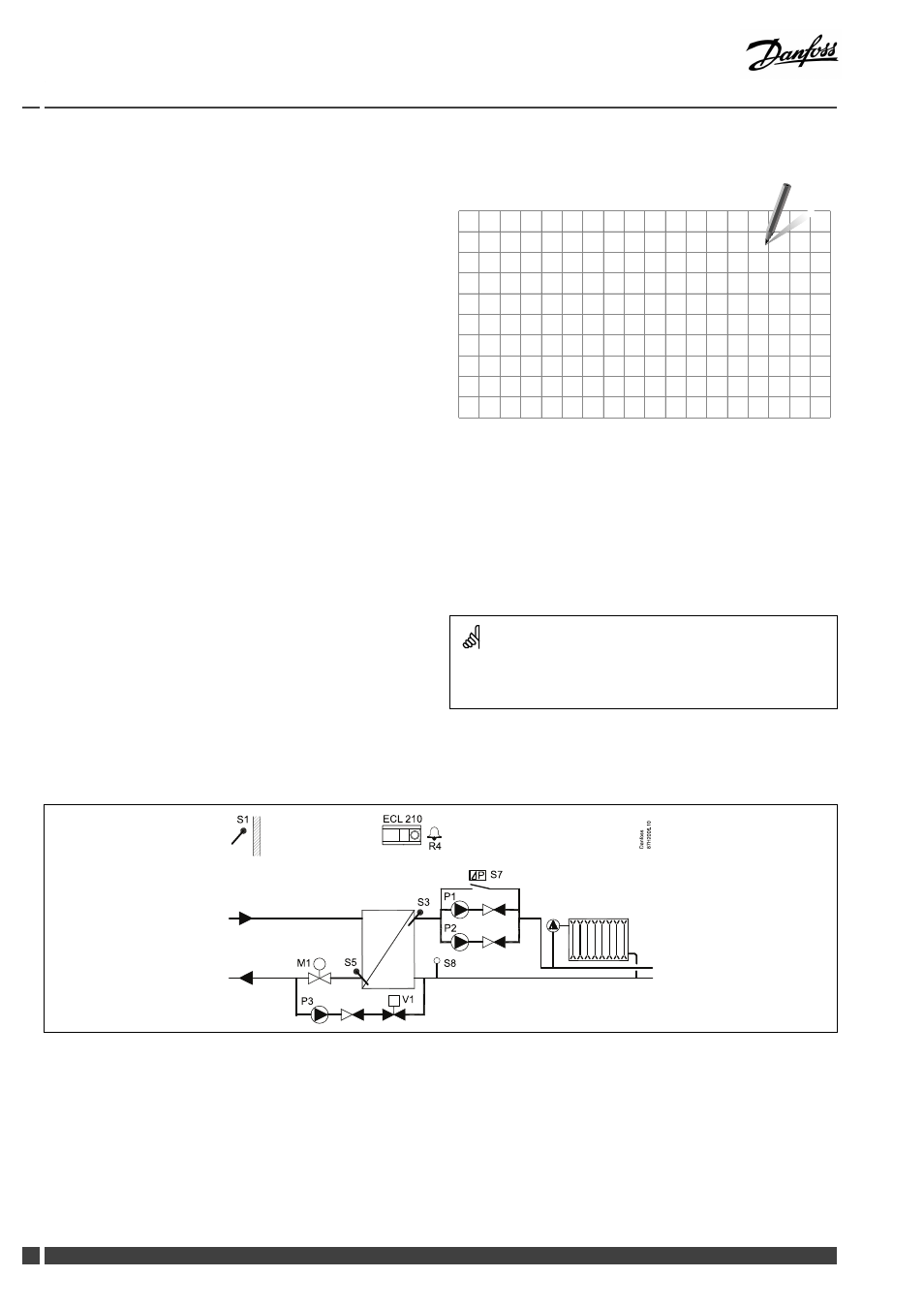

A231.1
Независимое присоединение системы отопления с управлением двумя насосами и функцией подпитки:
M1
D
a
n
fo
s
s
S 1
8
7
H
2
0
0
6
.1
0
S 3
S 5
ECL 210
S 8
R4
P 3
V1
P 2
P 1
P S 7
12
DEN-SMT/DK
VI.LG.P1.50
