Инструкция ECL Comfort 210 / 310, приложение A231 / A331
2.0 Установка
2.1 Перед началом работы
Применение A231.1 весьма разнообразно. Основные
принципы работы:
Отопление
Температура в подающем трубопроводе задается в
соответствии с вашими требованиями. Датчик температуры
теплоносителя в подающем трубопроводе S3 является
наиболее важным датчиком. Заданная температура подачи
S3 рассчитывается ECL-регулятором на основе температуры
наружного воздуха (S1). Чем ниже температура наружного
воздуха, тем выше заданная температура подачи.
В соответствии с недельным графиком контур отопления
может быть переключен на режим комфорта или экономии (два
разных температурных значения для требуемой комнатной
температуры).
Регулирующий клапан с электроприводом M1 постепенно
открывается, если температура подаваемого теплоносителя
оказывается ниже заданной температуры подачи и наоборот.
Температура обратного теплоносителя для централизованного
отопления S5 не должна быть слишком высокой. Если это
так, то заданная температура подачи может быть изменена
(обычно в сторону более низкого значения), что приведет к
постепенному закрыванию клапана с электроприводом.
В системах отопления с котлом температура обратного
контура не должна быть слишком низкой (для ее настройки
используется аналогичная процедура, описанная выше).
Кроме того, ограничение температуры в обратном
трубопроводе зависит от температуры наружного воздуха.
Чем ниже температура наружного воздуха, тем выше порог
допустимой температуры обратки.
Соответствующий циркуляционный насос включается при
включении отопления или для защиты от заморозки.
Отопление может отключаться, когда температура наружного
воздуха поднимается выше заданного значения.
Статическое давление во вторичном контуре (на стороне
потребителя) может быть измерено 1)аналоговым сигналом
0 - 10 В (датчик давления); или 2) дискретным сигналом от
реле давления. В случае слишком низкого давления функция
подпитки обеспечивает подкачку теплоносителя со стороны
подачи.
При работе регулятора ECL Comfort в качестве ведомого
регулируется только клапан подпитки. Ведущий регулятор
управляет насосами подпитки во всей системе.

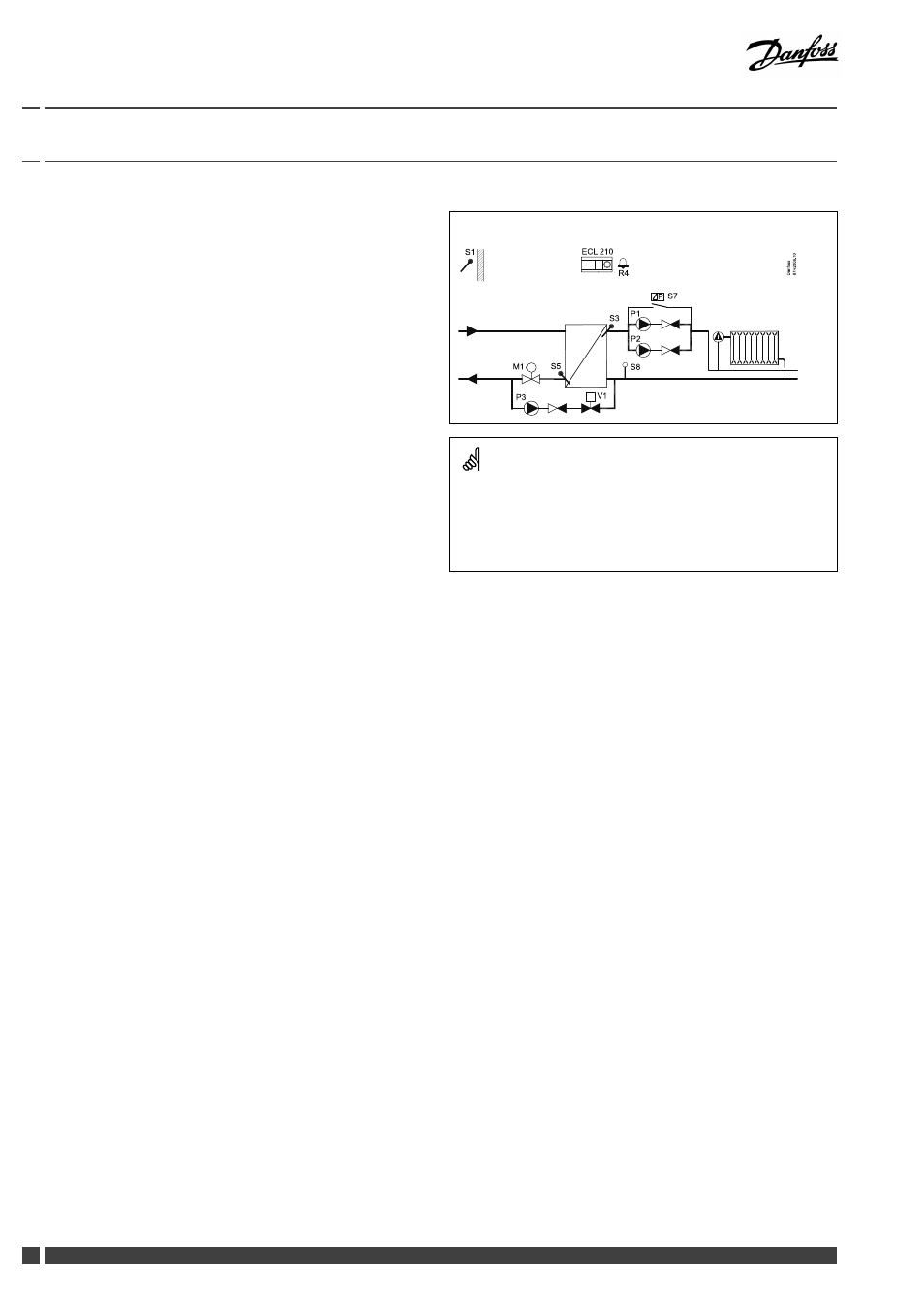

Стандартная схема A231.1:
M1
D a n fo
s s
S 1
8 7 H 2 0 0 6 .1 0
S 3
S 5
ECL 210
S 8
R4
P 3 V1
P 2
P 1
P S 7
Представленная схема является лишь принципиальной и не
содержит всех компонентов, которые могут оказаться в вашей
системе.
Все перечисленные компоненты подключаются к регулятору ECL
Comfort.
Список компонентов:
S1 Датчик температуры наружного воздуха
S3 Датчик температуры теплоносителя в подающем
трубопроводе
S5 Датчик температуры обратки
S7 Дифференциальное реле давления
S8 Датчик давления или реле давления
P1 Циркуляционный насос
P2 Циркуляционный насос
P3 Насос подпитки
M1 Клапан с электроприводом
V1 Электромагнитный клапан, клапан подпитки
R4 Выход реле, сигнализация
