Инструкция
ECL Comfort 210/310, приложение A230
Сочетание двух точек ограничения температуры
компенсации:
Компенсации 1 и 2 могут быть объединены для получения
компенсации двух различных температур компенсации. Это
может использоваться, например, во избежание слишком
большой разницы между температурами внутри и снаружи
здания.
Вне зависимости от температур компенсации, в примере
1 показано, что ниже Комп. 1 и выше Комп. 2, требуемая
температура подачи будет повышена, но с различными
значениями.
Пример 1:
Значение Комп. 1 установлено на 21 °C, и значение Комп. 2
установлено на 25 °C.
Параметру "Мин. влияние" для Комп. 1 задано значение 2.5, и
параметру "Макс. влияние" Комп. 1 задано значение 0.0.
Параметру "Мин. влияние" для Комп. 2 задано значение 0.0, и
параметру "Макс. влияние" Комп. 2 задано значение 1.5.
Требуемая температура подачи сохраняется на одном уровне,
если температура компенсации находится в пределах 21 и
25 °C, но требуемая температура подачи повысится, если
температура компенсации будет выше 25 °C или ниже 21 °C.
Пример 2:
Специальная настройка:
Если "Макс. влияние" устанавливается между значениями Комп.
1 и Комп. 2, результатом станет объединение настроек.
Требуемая температура подачи установлена на 8 °C.
Значение Комп. 1 установлено на 20 °C, и значение Комп. 2
установлено на 25 °C.
Параметру "Мин. влияние" для Комп. 1 задано значение 0.0, и
параметру "Макс. влияние" Комп. 1 задано значение 2.0.
Параметру "Мин. влияние" для Комп. 2 задано значение -1.0, и
параметру "Макс. влияние" Комп. 2 задано значение 0.0.
Заданная температура подачи изменяется под влиянием двух
вышеуказанных факторов.
Результат:
Фактор влияния составляет1.0, когда температура компенсации
ниже Комп. 1.
Фактор влияния составляет 3.0, когда температура
компенсации выше Комп. 1.
Фактор влияния составляет 2.0, когда температура
компенсации выше Комп. 2.

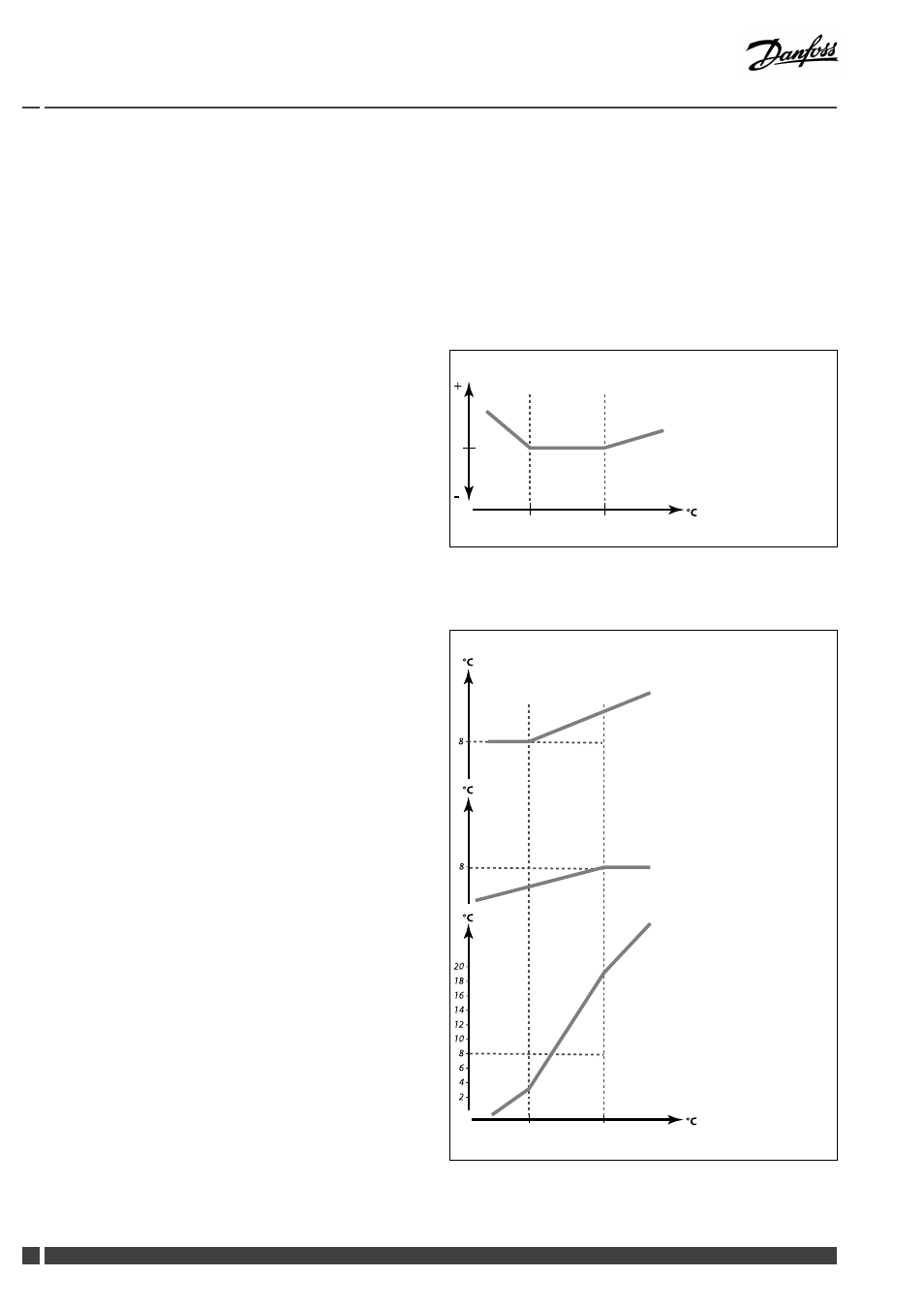

Пример 1:
Влияние
°C
+
-
Темп. S1
Комп. 1
Комп. 2
Пример 2:
Т под. треб.
Комп. 1
Комп. 2
°C
°
C
2
0 -
18 -
16 -
14 -
12 -
10 -
8 -
6 -
4 -
2 -
8
-
8
-
°C
°C
Темп.
Комп. 1
Комп. 2
