Инструкция
ECL Comfort 210/310, приложение A230

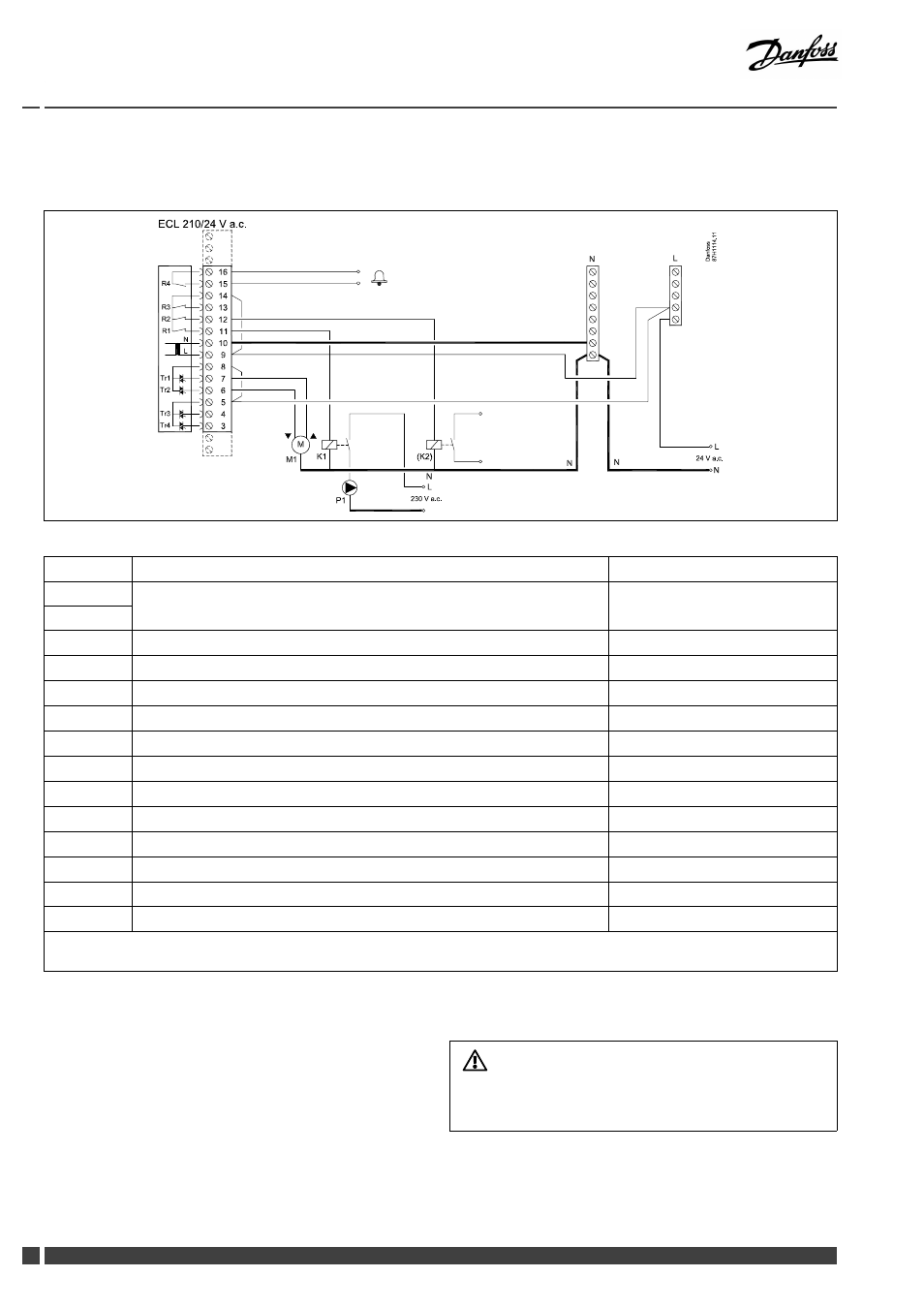

2.5.5 Электрические соединения, ~ 24 В, электропитание, насосы, клапаны с электроприводом и т.п.
Приложение А230
Клемма
Описание
Макс. нагрузка
16
15
Сигнальное устройство (только приложение А230.1)
4 (2) A / 24 В перем. тока*
14
Фаза для циркуляционного насоса
13
Не используется
12
K2
Реле используется в соответствии с приложением А230.2d
4 (2) A / 24 В перем. тока*
11
K1
Реле для циркуляционного насоса на 230 В перем. тока
4 (2) A / 24 В перем. тока*
10
Напряжение питания 24 В перем. тока — нейтраль (N)
9
Напряжение питания 24 В перем. тока — фаза (L)
8
M1
Фаза (L) напряжения питания для электропривода регулирующего клапана
7
M1
Электропривод — открытие
1 A / 24 В перем. тока
6
M1
Электропривод — закрытие
1 A / 24 В перем. тока
5
Не используется
4
Не используется
3
Не используется
*
Контактная группа реле: 4 A для омической нагрузки, 2 A для индуктивной нагрузки
Дополнительное реле К1 имеет напряжение на катушке 24 В
Установленные на заводе перемычки:
5 с 8, 9 с 14, L с 5 и L с 9, N с 10
Не подключайте напрямую к регулятору с питанием ~24 В
компоненты с напряжением ~230 В. Используйте вспомогательные
реле (К) для разделения ~230 В и ~24 В.
