Инструкция
ECL Comfort 210/310, приложение A230

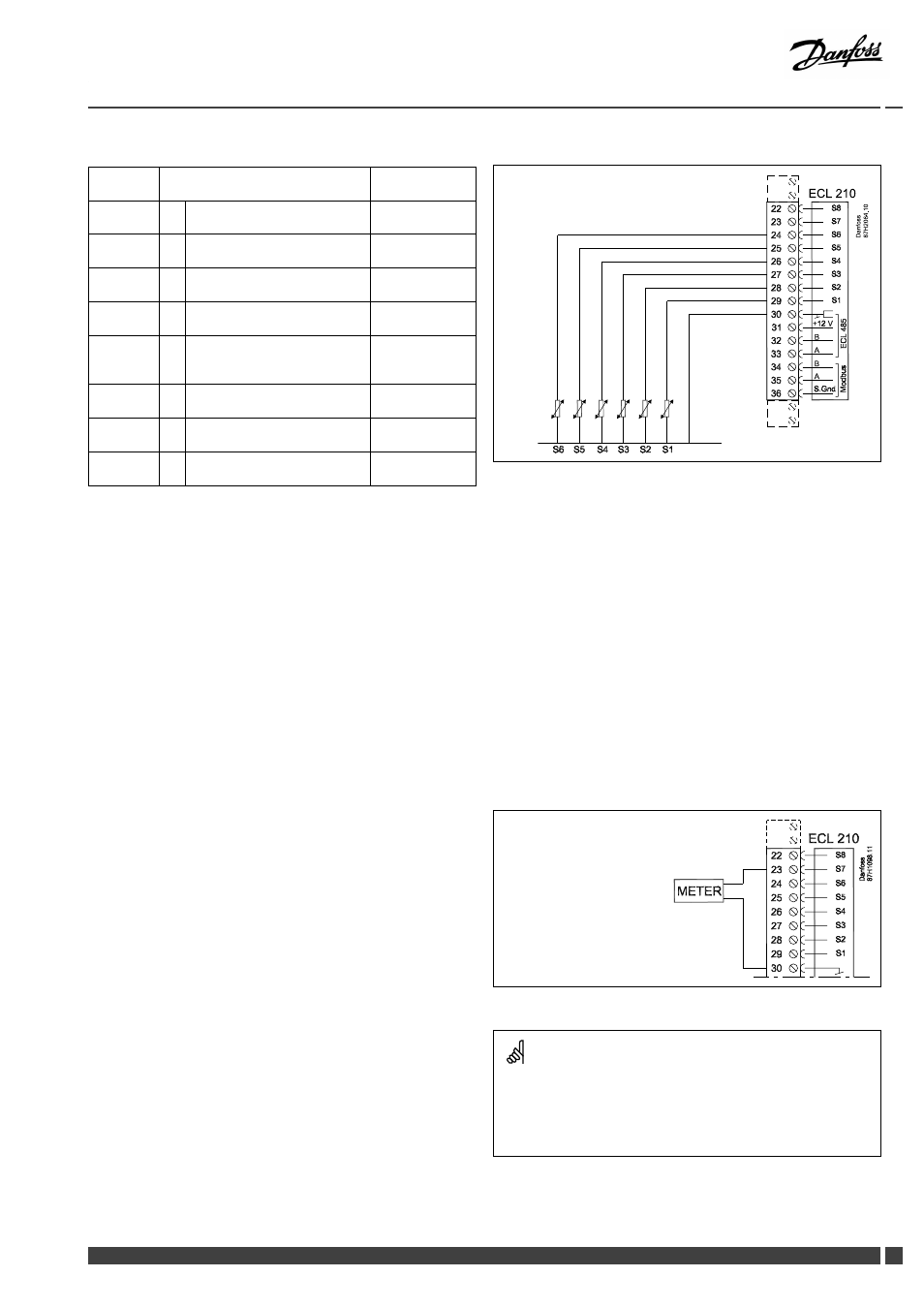

А230.2:
Клемма
Датчик / описание
Тип
(реком.)
29 и 30
S1 Датчик температуры
наружного воздуха*
ESMT
28 и 30
S2 Датчик комнатной
температуры**
ESM-10
27 и 30
S3 Датчик температуры
подачи***
ESM-11 / ESMB /
ESMC / ESMU
26 и 30
S4 Датчик температуры
первичного контура
ESM-11 / ESMB /
ESMC / ESMU
25 и 30
S5 Датчик температуры
обратного теплоносителя
ESM-11 / ESMB /
ESMC / ESMU
24 и 30
S6 Датчик температуры
обратного теплоносителя
ESM-11 / ESMB /
ESMC / ESMU
23 и 30
S7 Расходомер /
тепловычислитель
22 и 30
S8 Внешнее напряжение (0–10
В)
*
Для корректировки требуемой температуры подачи
может быть подсоединен датчик температуры наружного
воздуха.
**
Только для подключения датчика комнатной температуры.
Сигнал комнатной температуры может также подаваться
блоком дистанционного управления (ЕСА 30 / 31). См.
"Электрические соединения, ECA 30 / 31".
***
Для правильного функционирования системы датчик
температуры подачи должен быть подключен всегда! Если
датчик не подключен, или в кабеле произошло короткое
замыкание, регулирующий клапан с электроприводом
закрывается (функция безопасности).
Установленная на заводе перемычка:
30 с общей клеммой.
D
a
n
fo
s
s
8
7
H
2
0
6
4
.1
0
A
A
B
B
ECL 210
Подключение расходомеров и тепловычислителей с
импульсным выходом
Сечение провода для присоединения датчика: Мин. 0.4 мм².
Суммарная длина кабеля: макс. 200 м (все датчики, включая
внутреннюю коммуникационную шину ECL 485)
Использование кабелей длиной более 200 м может стать причиной
чувствительности к помехам (ЭМС).
