Инструкция

ECL Comfort 210/310, приложение A230

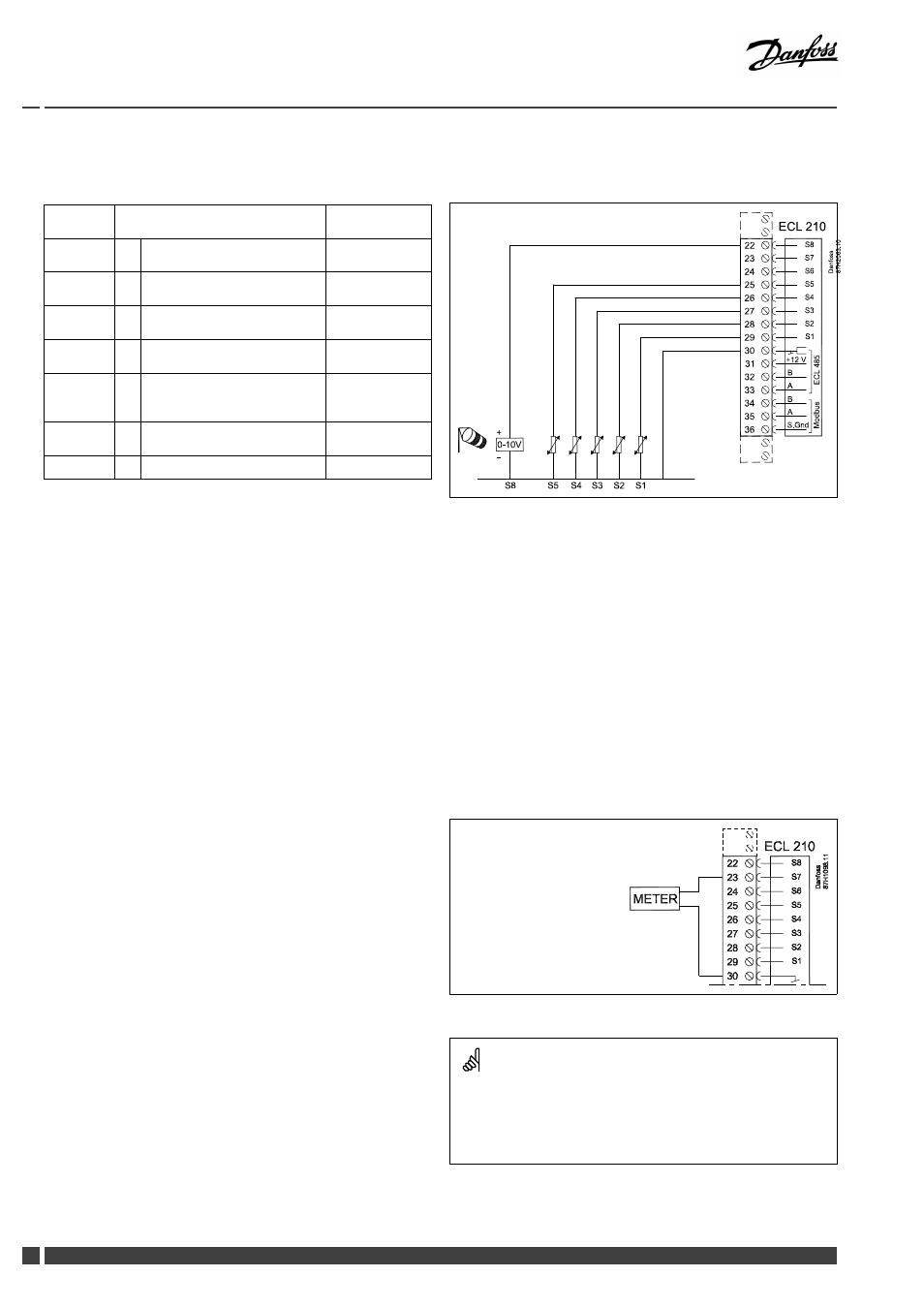

2.5.6 Электрические соединения, датчики температуры Pt 1000 и сигнализаторы

А230.1:

Клемма

Датчик / описание

Тип
(реком.)

29 и 30

S1 Датчик температуры

наружного воздуха*

ESMT

28 и 30

S2 Датчик комнатной

температуры**

ESM-10

27 и 30

S3 Датчик температуры

подачи***

ESM-11 / ESMB /
ESMC / ESMU

26 и 30

S4 Датчик температуры

подающего теплоносителя

ESM-11 / ESMB /
ESMC / ESMU

25 и 30

S5 Датчик температуры

обратного теплоносителя

ESM-11 / ESMB /
ESMC / ESMU

23 и 30

S7 Расходомер /

тепловычислитель

22 и 30

S8 Датчик скорости ветра

*

Если датчик температуры наружного воздуха не
подключен, или в кабеле произошло короткое замыкание,
регулятор считает температуру наружного воздуха
равной 0 (ноль) °C.

**

Только для подключения датчика комнатной температуры.
Сигнал комнатной температуры может также подаваться
блоком дистанционного управления (ЕСА 30 / 31). См.
"Электрические соединения, ECA 30 / 31".

***

Для правильного функционирования системы датчик
температуры подачи должен быть всегда подключен. Если
датчик не подключен, или в кабеле произошло короткое
замыкание, регулирующий клапан с электроприводом
закрывается (функция безопасности).

Установленная на заводе перемычка:
30 с общей клеммой.

D

a

n

fo

s

s

8

7

H

2

0

6

3

.1

0

ECL 210

A

A

B

B

Подключение расходомеров и тепловычислителей с
импульсным выходом

Сечение провода для присоединения датчика: Мин. 0.4 мм².
Суммарная длина кабеля: макс. 200 м (все датчики, включая
внутреннюю коммуникационную шину ECL 485)
Использование кабелей длиной более 200 м может стать причиной
чувствительности к помехам (ЭМС).

20

DEN-SMT/DK

VI.LG.H2.50
