Инструкция ECL Comfort 210/310, приложение A230
6.0 Настройки, приложение А230.2
6.1 Температура подачи
ПРИЛОЖЕНИЕ А230.2:
Требуемая температура подачи устанавливается в "Т под. треб."
и "Т треб. пониж." Заданное значение для режима комфорта
может быть 7.5 °C и 25 °C для режима эконом.
Кроме того, требуемая температура может быть установлена с
помощью внешнего сигнала. Выбор задается в парам. "Внеш.
сигнал".
Внешнее управление требуемой температурой подачи
(прил. А230.2):
для удаленной настройки требуемой температуры подачи к
регулятору ECL может быть подсоединен (подключен) внешний
регулятор.
Сигнал с напряжением 0 — 10 В может подаваться
непосредственно на вход S8. Определенное напряжение
на входе S8 затем преобразуется регулятором в значение
температуры.
Последующие параметры отвечают за измерения.
Внеш. треб. Т
Контур Диапазон установки Заводская
1 Только чтение
Удаленно настроенное значение требуемой температуры подачи
указано в устройстве °C.
Выберите соответствующее меню и введите значения входного
напряжения (0 и 10 вольт) и отображаемую требуемую
температуру подачи.
Требуемая температура подачи: - 9.0 ... 35.0 °C
Фиксированные настройки
напряжения: 1 В и 10 В
Заводские установки (1,5.0) и (10, 25.0)
Это означает, что "Внеш. треб. Т" равна 5.0 °C. при 1 В и 25.0
°C при 10 В.

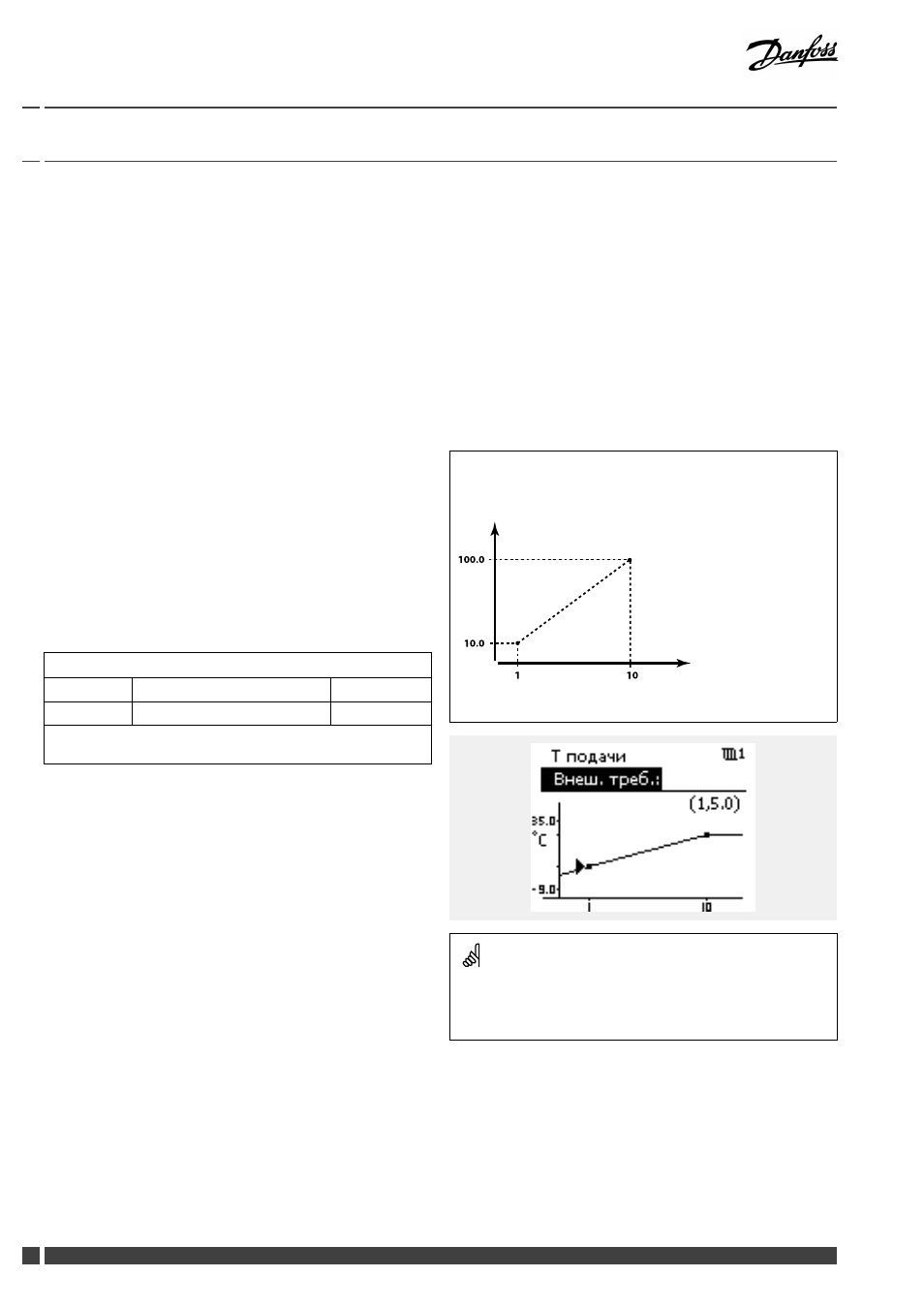

Пример: зависимость между входным напряжением и значением
требуемой температуры подачи
Т треб. подачи. (°C)
100. 0
10.0
1 10
Вольт
В этом примере видно, что напряжению в 1 вольт соответствует
5.0 °C, и 10 вольт соответствуют 25.0 °C.
Значение требуемой температуры подачи отображается только
когда для параметра "Внеш. сигнал" установлено значение ON.
Сообщение " -- " означает, что для параметра "Внеш. сигнал"
установлено значение OFF.
