Инструкция
ECL Comfort 210/310, приложение A230

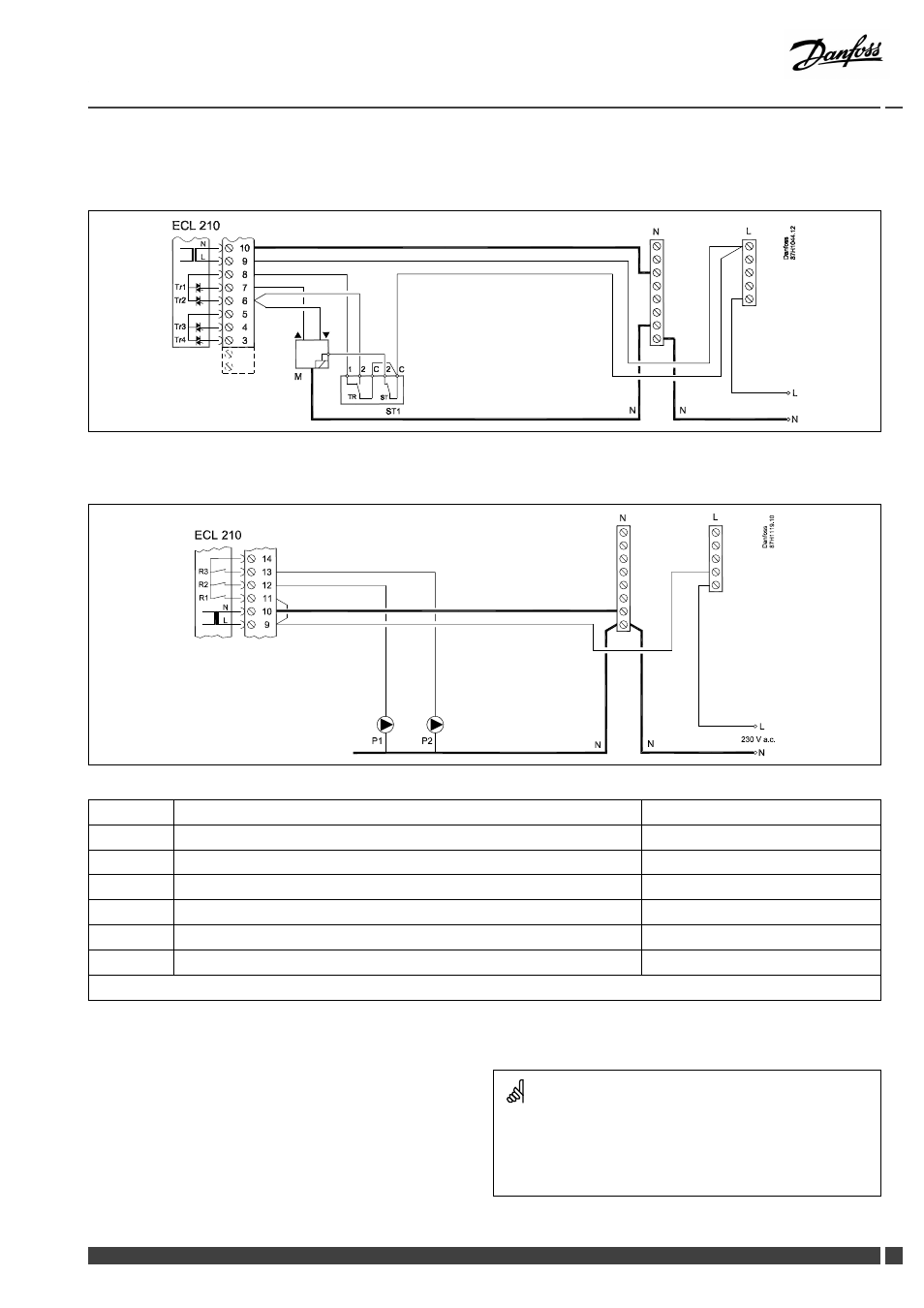

2.5.3 Электрические соединения, термостат безопасности, ~230 В или ~24 В
С термостатом безопасности:
2.5.4 Электрические соединения, приложение А230.2d управление спаренными циркуляционными насосами
Клемма
Описание
Макс. нагрузка
14
Не используется
13
P2
Циркуляционный насос 2 ВКЛ / ВЫКЛ
4 (2) A / 230 В перем. тока*
12
P1
Циркуляционный насос 1 ВКЛ / ВЫКЛ
4 (2) A / 230 В перем. тока*
11
Фаза управления циркуляционного насоса
4 (2) A / 230 В перем. тока*
10
Напряжение питания 230 В перем. тока — нейтраль (N)
9
Напряжение питания 230 В перем. тока — фаза (L)
* Контактная группа реле: 4 A для омической нагрузки, 2 A для индуктивной нагрузки
Установленные на заводе перемычки:
5 с 8, 9 с 14, L с 5 и L с 9, N с 10
Сечение провода: 0.5–1.5 мм²
Неправильное подключение может привести к повреждению
электронных выходов.
Макс. 2 x 1.5 мм² провода может быть подключено к каждой
винтовой клемме.
