Инструкция
ECL Comfort 210/310, приложение A230

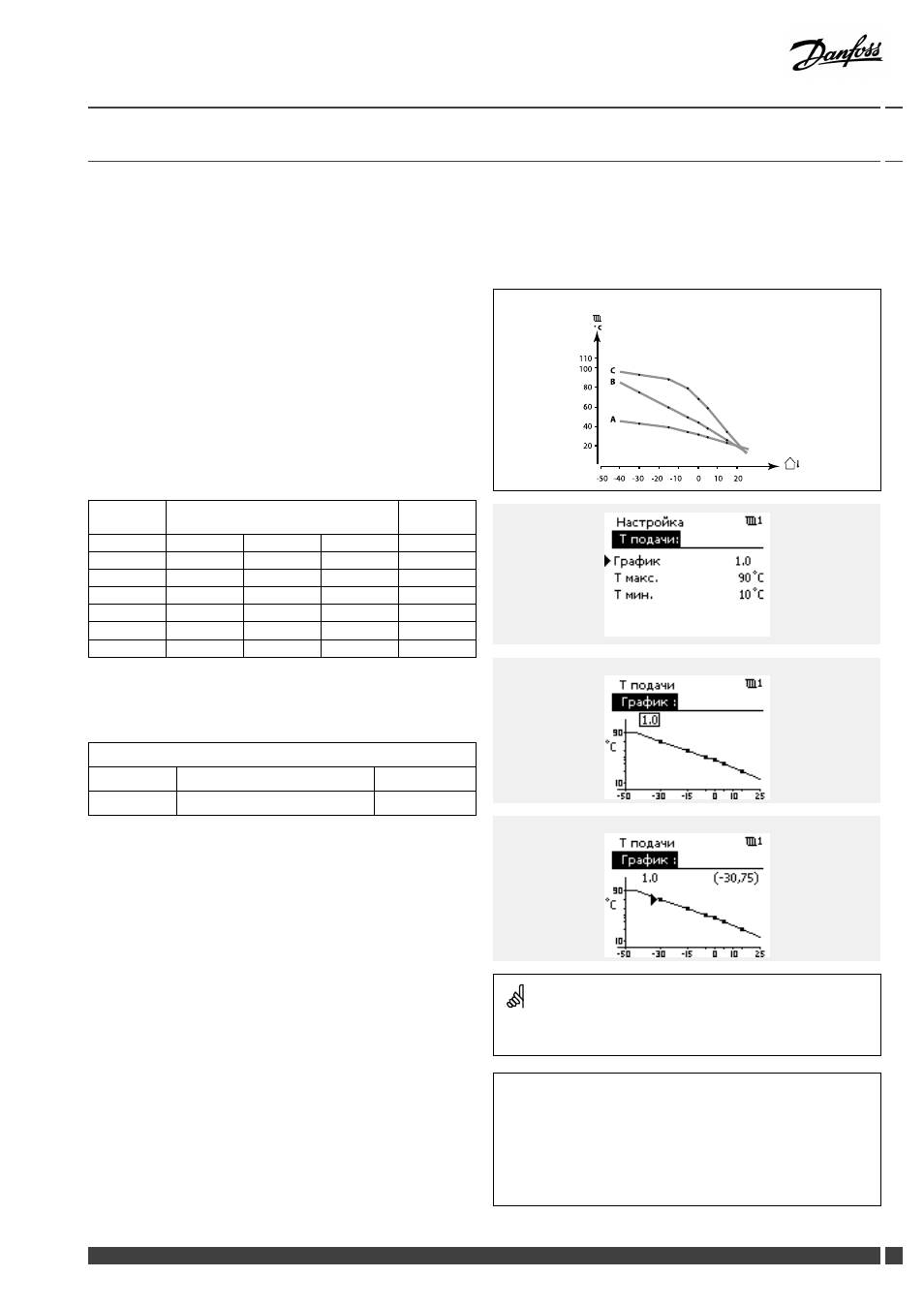

5.0 Настройки, приложение А230.1
5.1 Температура подачи
ПРИЛОЖЕНИЕ А230.1:
Регулятор ECL Comfort определяет и регулирует температуру
подаваемого теплоносителя в зависимости от температуры
наружного воздуха. Эта зависимость называется отопительным
графиком.
Этот график определяется по 6 координатным точкам.
Требуемая температура подачи задается относительно 6
определенных значений температуры наружного воздуха.
Показанное ниже значение отопительного графика является
приблизительным значением, основанным на реальных
параметрах.
Т нар.
Т под. треб.
Ваши
установки
A
B
C
-30 °C
45 °C
75 °C
95 °C
-15 °C
40 °C
60 °C
90 °C
-5 °C
35 °C
50 °C
80 °C
0 °C
32 °C
45 °C
70 °C
5 °C
30 °C
40 °C
60 °C
15 °C
25 °C
28 °C
35 °C
A: Пример с системой напольного отопления
B: Заводские установки
C: Пример для радиаторной системы отопления
Отопит. график
Контур
Диапазон установки
Заводская
1
Только чтение
График отопления может быть изменен двумя способами:
1. Изменение значения наклона
2. Изменены координаты графика
Изменение значения наклона:
С помощью поворотной кнопки введите или измените
значение наклона графика (например: 1.0).
Если наклон графика изменен через значение наклона, общей
точкой всех графиков будет требуемая температура подачи =
24.6 °C при температуре наружного воздуха = 20 °C
Изменение координат:
С помощью поворотной кнопки введите или измените
координаты графика (например: -30,75).
График представляет собой требуемые значения температуры
подачи для разной температуры наружного воздуха при
требуемой комнатной температуре 20 °C.
При изменении требований к комнатной температуре,
значение требуемой температуры подачи также изменится:
(Треб.комнат. темп. - 20) × HC × 2.5,
где "НС" – отопительный график, а "2.5" – константа.
Требуемая температура подачи
° C
-50 -40 -30 -20 -10 0 10 20
110
100
80
60
40
20
C
B
A
Изменения наклона
Изменения координат
Расчетная температура подачи может изменяться функциями
"Натоп", "Скорость" и т.п.
Пример:
График:
1.0
Треб.Т подачи:
50 °C
Треб. комнатная темп.:
22 °C
Расчет: (22–20) Ч 1.0 Ч 2.5 = 5
5
Результат:
Требуемая температура подачи будет скорректирована с 50 °C
до 55 °C.
