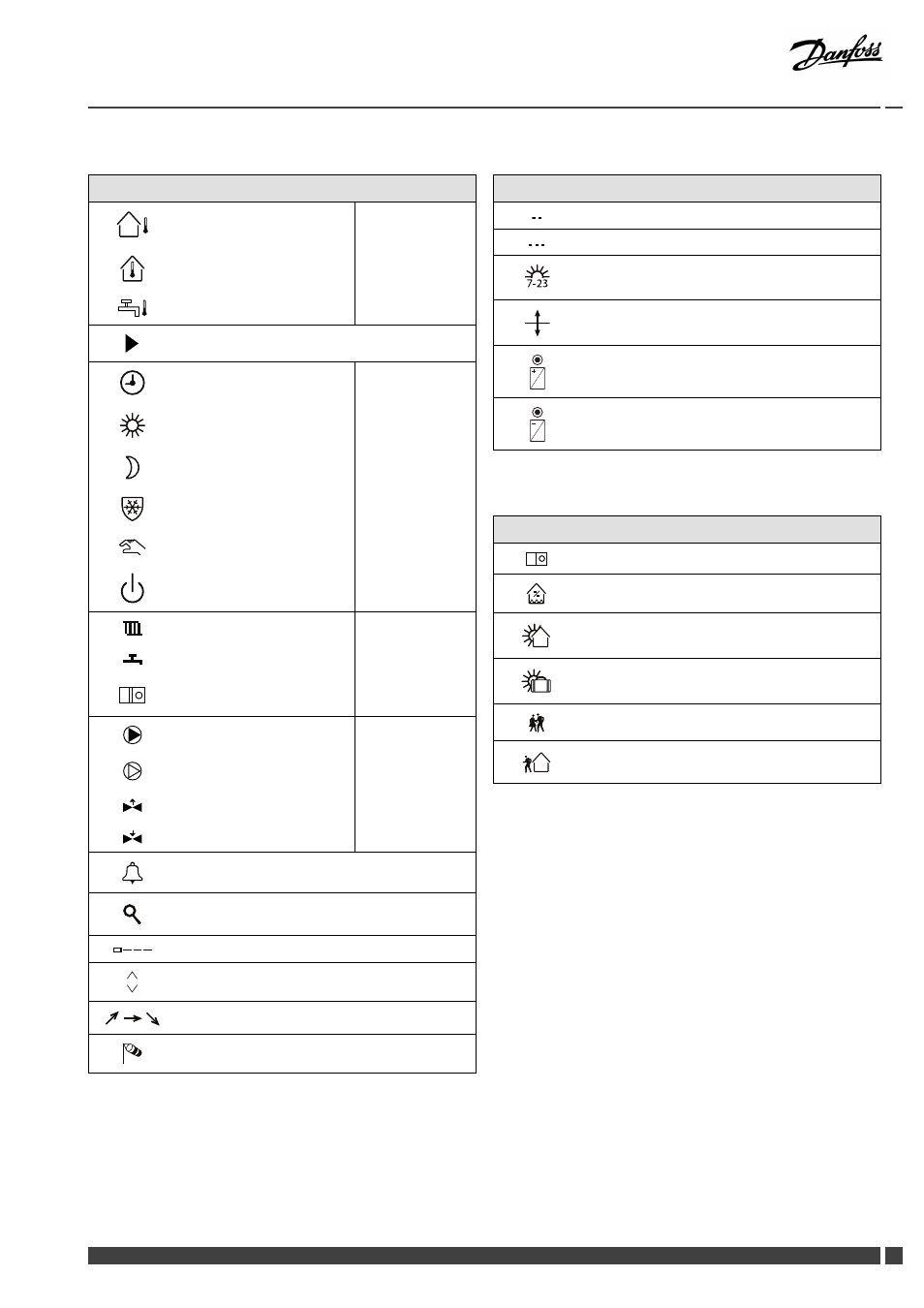

3.3 Общий обзор: Что означают символы?
Символ
Описание
Т наружн.
Т комн.
Температура ГВС
Температура
Индикатор положения
Режим работы по графику
Комфортный режим
Режим энергосбережения
Режим защиты от
замораживания
Ручной режим
Режим ожидания —
охлаждения
Режим
Теплоснабжение
ГВС
Общие настройки
регулятора
Контур
Насос включен
Насос выключен
Привод открывается
Привод закрывается
Управляемый
элемент
Авария
Разъем управляющего
датчика температуры
Переключатель экранов
Макс. и мин. значения
Изменение внешней температуры
Датчик скорости ветра
Символ
Описание
Датчик не подключен или не используется
Короткое замыкание в цепи датчика
7
-23
Закрепленный комфортный день
(праздничный день)
Активное воздействие
Теплоснабжение включено
Охлаждение включено
Дополнительные символы, ECA 30 / 31:
Символ
Описание
Устройство удаленного управления ECA
Относительная влажность в помещении
Выходной
Праздник
Отдых (расширенный комфортный период)
Пониженная мощность (расширенный
экономный период)
