Инструкция ECL Comfort 210/310, приложение A230
Приложение А230 весьма разнообразно. Основные принципы
работы:
Охлаждение (приложение А230.2):
При работе регулятора в соответствии с указанными
вариантами приложения в подающем трубопроводе
системы охлаждения поддерживается заданная постоянная
температура холодоносителя (S3) или меняющаяся в
зависимости от температуры наружного воздуха (S1).
В соответствии с недельным графиком контур охлаждения
может быть переключен на режим комфорта или экономии
(два температурных уровня).
Регулирующий клапан с электроприводом M1 постепенно
открывается, если температура подачи оказывается выше
требуемой температуры подачи и наоборот.
Температура возвращаемого холодоносителя S5 не должна
быть слишком высокой. Если это так, то требуемая температура
подачи может быть изменена (обычно в сторону более
высокого значения), что приведет к постепенному закрыванию
клапана с электроприводом.
Если измеренная комнатная температура не равна требуемой
комнатной температуре, требуемая температура подачи также
будет изменена.
Если измеренная комнатная температура не равна требуемой
комнатной температуре, требуемая температура подачи также
будет изменена. Циркуляционный насос Р1 включается при
включении охлаждения.
Для задания требуемой температуры холодоносителя может
быть применено внешнее задающие устройство S8 с сигналом
0-10 В.

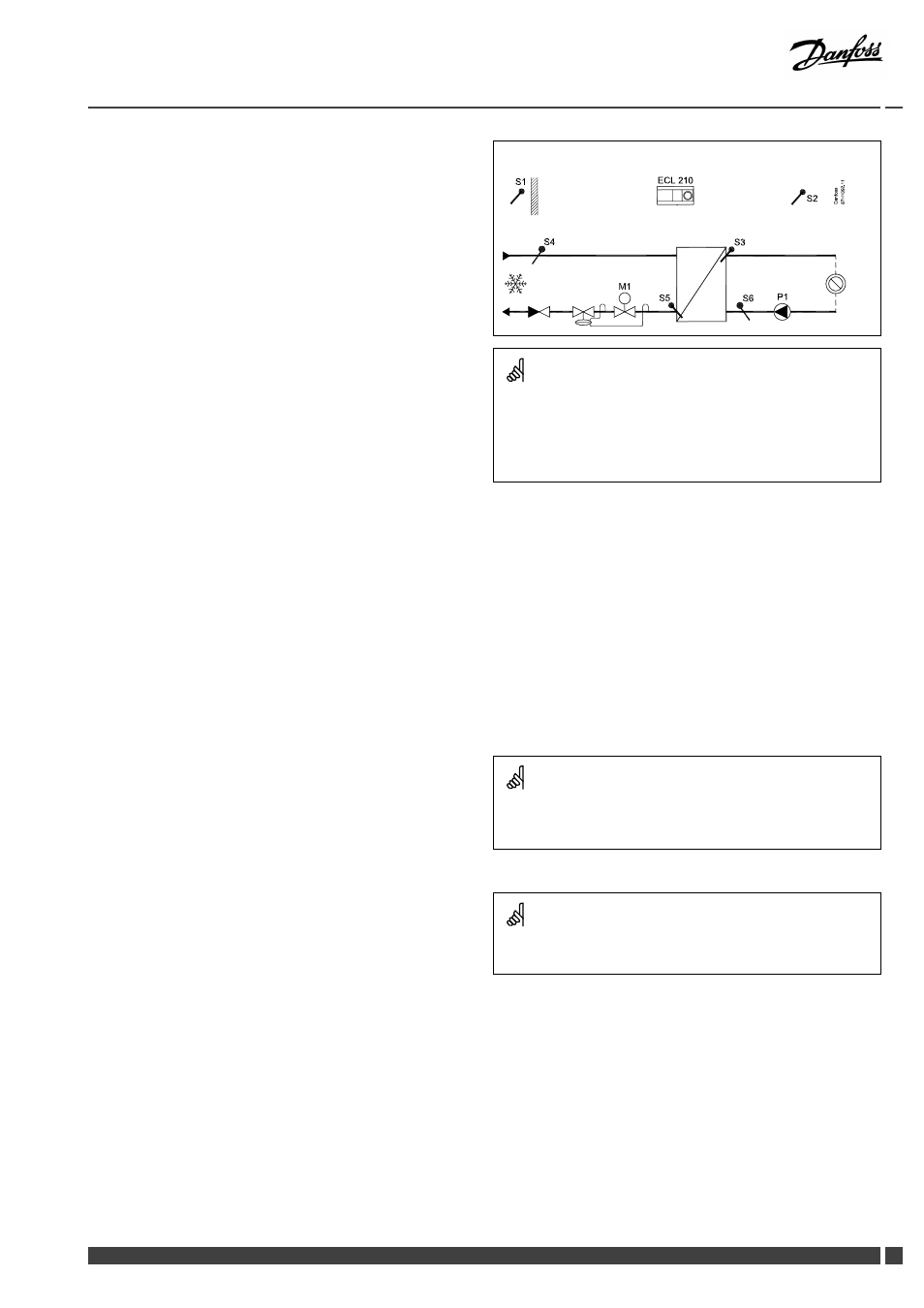

Стандартное приложение А230.2:
Представленная схема является лишь принципиальной и не
содержит всех компонентов, которые могут оказаться в вашей
системе.
Все перечисленные компоненты подключаются к регулятору ECL
Comfort.
Список компонентов:
S1 Датчик температуры наружного воздуха
S2 Датчик комнатной температуры / ECA 30
S3 Датчик температуры подачи, охлаждение
S4 Датчик температуры подачи (только чтение)
S5 Датчик температуры обратки
S6 Датчик температуры обратки (только чтение)
(S8) (Внешнее напряжение (0–10 В) для внешней настройки
требуемой температуры подачи)
P1 Циркуляционный насос, охлаждение
M1 Клапан с электроприводом, охлаждение
Приложение А230.2 может использовать подключенные
расходомеры и тепловычислители для ограничения расхода и
энергии.
Регулятор содержит готовые заводские настройки, указанные в
соответствующих разделах настройки указанные.
