Инструкция
ECL Comfort 210/310, приложение A230

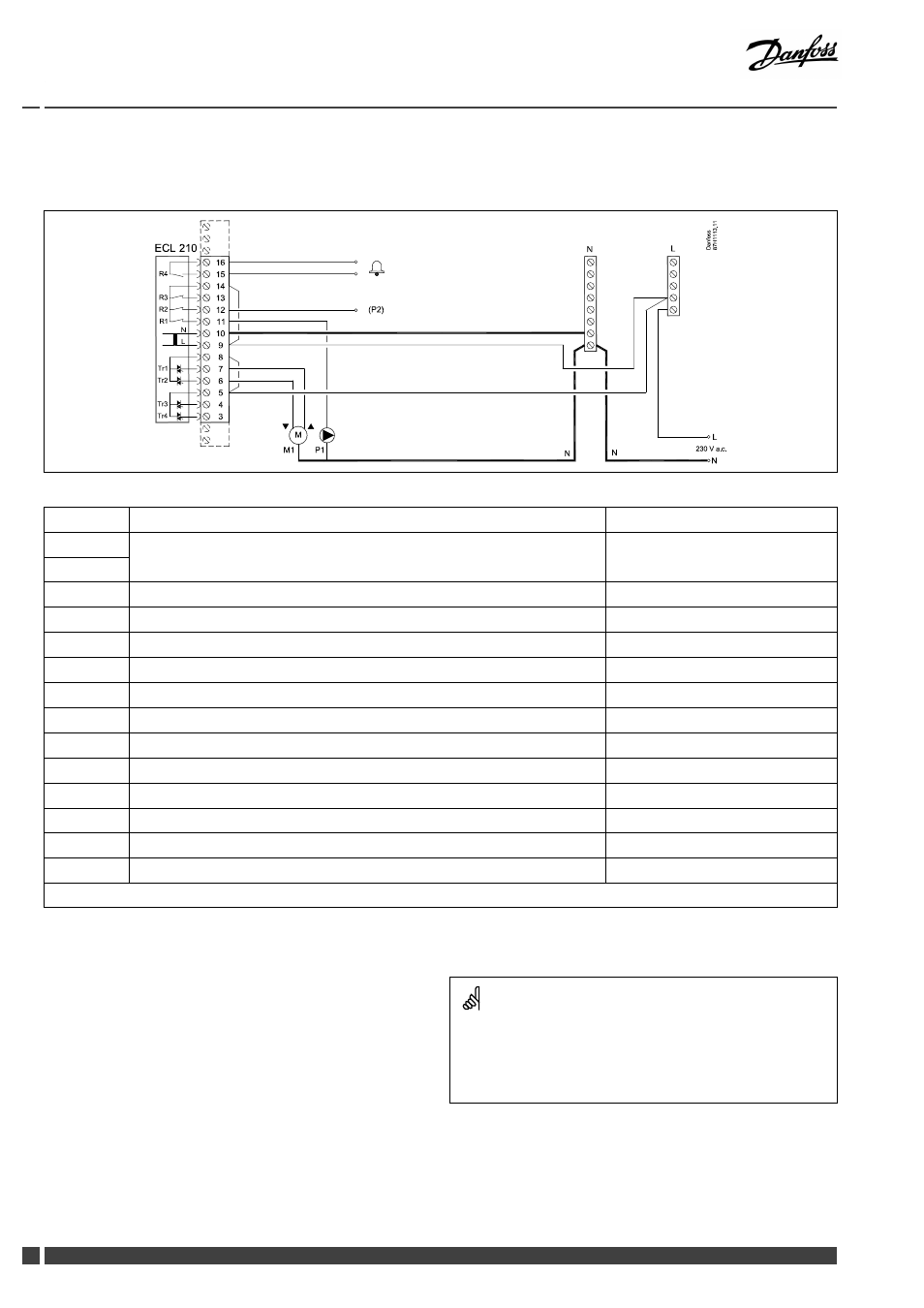

2.5.2 Электрические соединения, ~ 230 В, электропитание, насосы, регулирующие клапаны с электроприводом и т.п.
Приложение А230
Клемма
Описание
Макс. нагрузка
16
15
Сигнальное устройство (только приложение А230.1)
4 (2) A / 230 В перем. тока*
14
Фаза для циркуляционного насоса
13
Не используется
12
P2
Реле P2 используется в соответствии с приложением А230.2d
4 (2) A / 230 В перем. тока*
11
P1
Циркуляционный насос ВКЛ / ВЫКЛ
4 (2) A / 230 В перем. тока*
10
Напряжение питания 230 В перем. тока — нейтраль (N)
9
Напряжение питания 230 В перем. тока — фаза (L)
8
M1
Фаза (L) напряжения питания для электропривода регулирующего клапана
7
M1
Электропривод — открытие
0.2 A / 230 В перем. тока
6
M1
Электропривод — закрытие
0.2 A / 230 В перем. тока
5
Не используется
4
Не используется
3
Не используется
* Контактная группа реле: 4 A для омической нагрузки, 2 A для индуктивной нагрузки
Установленные на заводе перемычки:
5 с 8, 9 с 14, L с 5 и L с 9, N с 10
Сечение провода: 0.5–1.5 мм²
Неправильное подключение может привести к повреждению
электронных выходов.
Макс. 2 x 1.5 мм² провода может быть подключено к каждой
винтовой клемме.
