Инструкция ECL Comfort 210/310, приложение A230

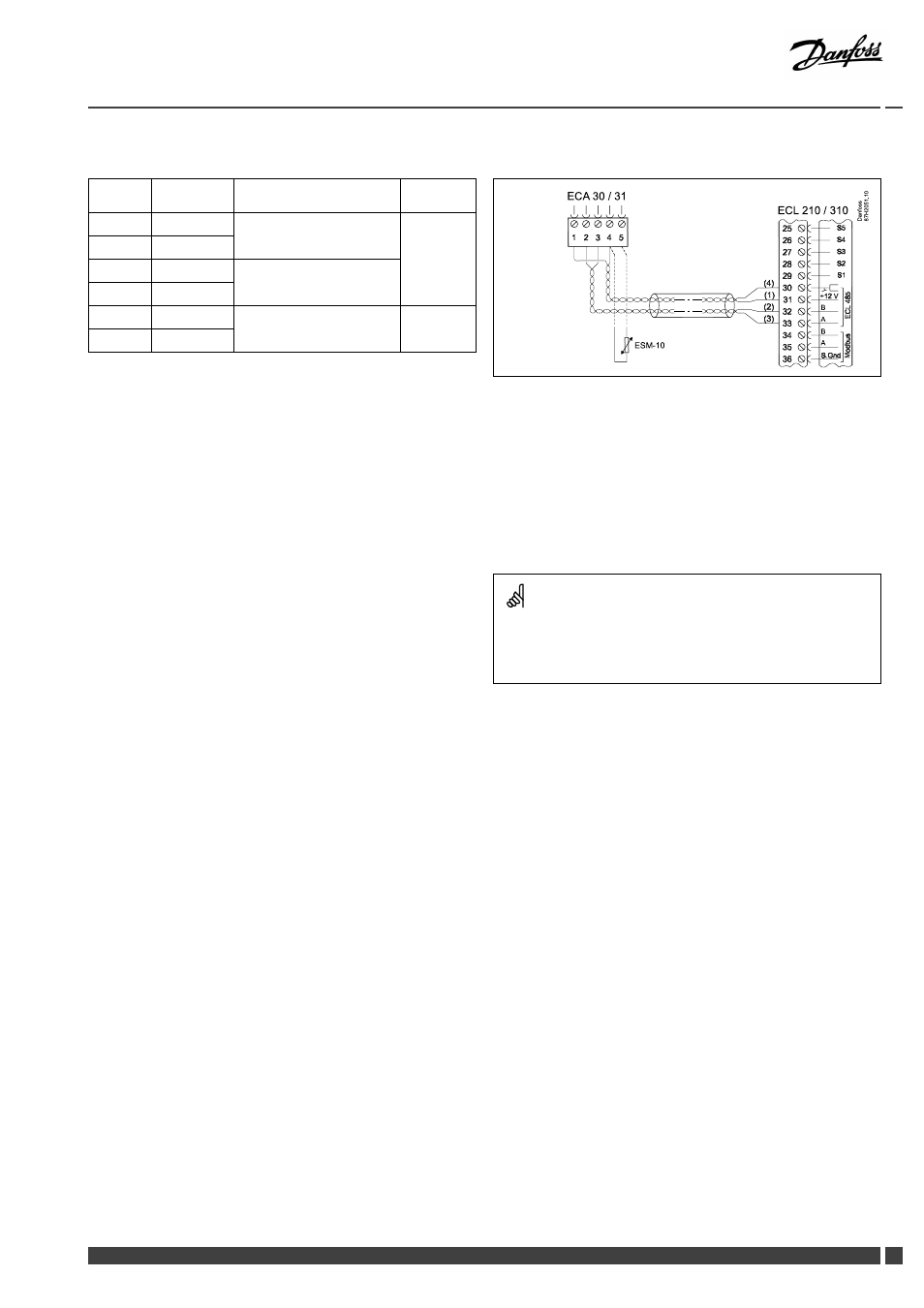

2.5.7 Электрические соединения, ECA 30 / 31
Клемма Клемма
ECA 30 / 31
Описание Тип
(реком.)
30 4
31 1
Витая пара
32 2
33 3
Витая пара
Кабель 2 x
витая пара
4
5
Внешний датчик
комнатной температуры*
ESM-10
* После подключения внешнего датчика комнатной
температуры ECA 30 / 31 необходимо перезапустить.
Связь с ECA 30 / 31 необходимо настроить в параметре "ECA
адр." регулятора ECL Comfort.
Сам датчик ECA 30 /31 необходимо настроить соответственно.
После настройки приложения ECA 30 /31 будет готов к
работе через 2-5 минут. В ECA 30 / 31 при этом отображается
индикатор выполнения.
ECL 210 / 310
ECA 30 / 31
A
A
B
B
D
a n fo
s s
8 7 H
2 0
5 1 .1
0
ESM-10
Суммарная длина кабеля: макс. 200 м (все датчики, включая
внутреннюю коммуникационную шину ECL 485)
Использование кабелей длиной более 200 м может стать причиной
чувствительности к помехам (ЭМС).
Danfoss District Energy VI.LG.H2.50 DEN-SMT/DK 23
