Инструкция ECL Comfort 210/310, приложение A230
2.0 Установка
2.1 Перед началом работы
Приложение А230 весьма разнообразно. Основные принципы
работы:
Отопление (приложение А230.1):
Главным параметром для системы отопления является
температура подаваемого в нее теплоносителя,
регистрируемая датчиком S3. Требуемая температура подачи
вычисляется регулятором в соответствии с отопительным
графиком на основе температуры наружного воздуха (S1).Чем
ниже температура наружного воздуха, тем выше требуемая
температура подачи.
В соответствии с недельным графиком контур отопления
может быть переключен на режим комфорта или экономии
(два температурных уровня).
Регулирующий клапан с электроприводом M1 постепенно
открывается, если температура подачи оказывается ниже
требуемой температуры подачи и наоборот.
Температура возвращаемого теплоносителя для
централизованного отопления S5 не должна быть слишком
высокой. Если это так, то требуемая температура подачи
может быть изменена (обычно в сторону более низкого
значения), что приведет к постепенному закрыванию клапана с
электроприводом.
В системах отопления с котлом температура обратки не
должна быть слишком низкой (для ее настройки используется
аналогичная процедура, описанная выше).
Кроме того, ограничение температуры обратки зависит от
температуры наружного воздуха. Чем ниже температура
наружного воздуха, тем выше порог допустимой температуры
обратки.
Если измеренная комнатная температура не равна требуемой
комнатной температуре, требуемая температура подачи также
будет изменена.
Циркуляционный насос Р1 включается при включении
отопления или для защиты от разморозки.
Отопление может отключаться, когда температура наружного
воздуха поднимается выше заданного значения.
Для компенсации влияния ветра может быть подключен датчик
скорости ветра. На основании сигнала датчика скорости
ветра (0 — 10 В) можно настроить регулятор для повышения
требуемой температуры подачи по отношению к увеличению
скорости ветра.
Может включиться авария, если действительная температура
подачи отличается от требуемой температуры подачи.

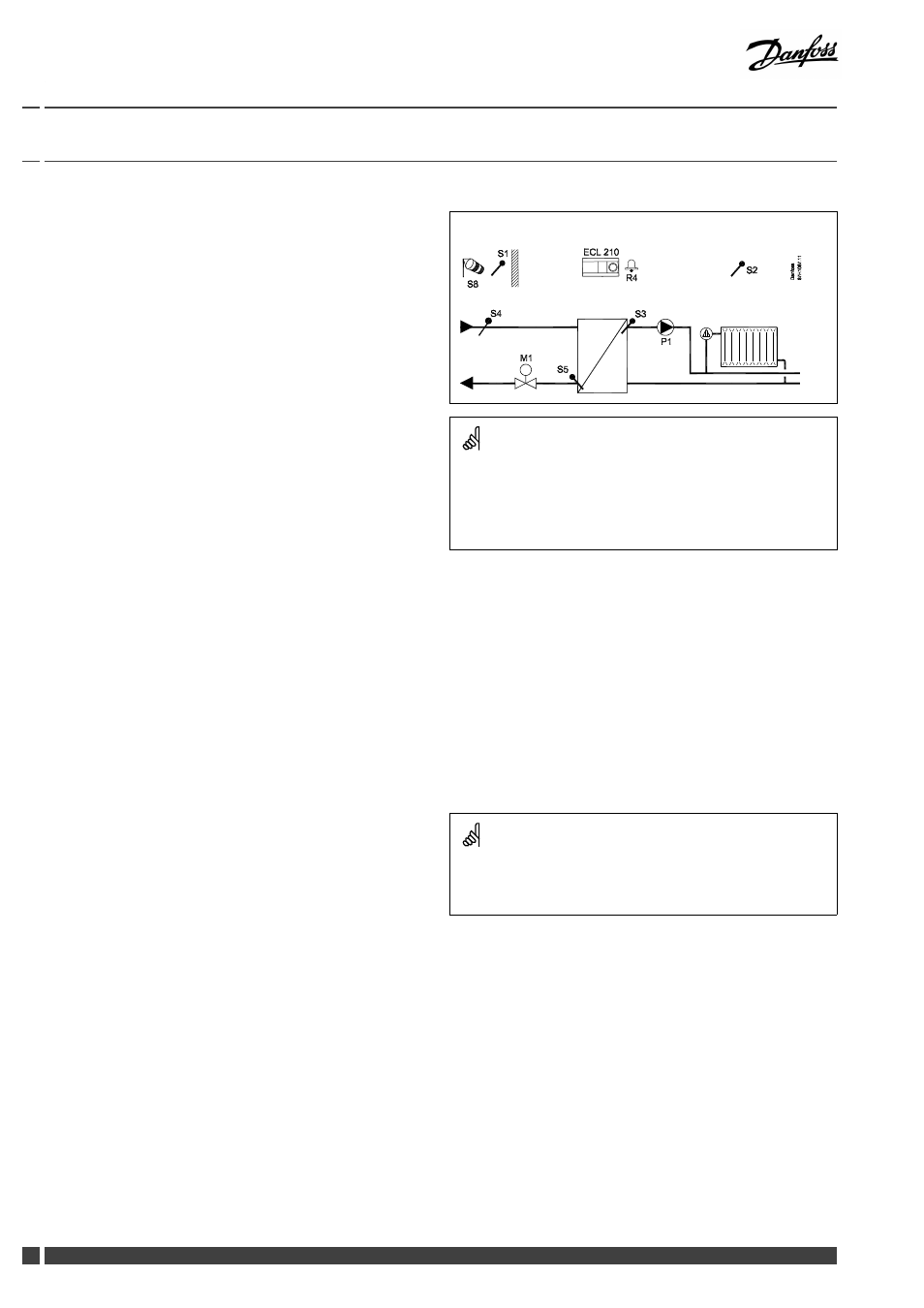

Стандартное приложение A230.1:
Представленная схема является лишь принципиальной и не
содержит всех компонентов, которые могут оказаться в вашей
системе.
Все перечисленные компоненты подключаются к регулятору ECL
Comfort.
Список компонентов:
S1 Датчик температуры наружного воздуха
S2 Датчик комнатной температуры / ECA 30
S3 Датчик температуры подачи
S4 Датчик температуры подачи (только чтение)
S5 Датчик температуры обратки
S8 Датчик скорости ветра
P1 Циркуляционный насос, отопление
M1 Клапан с электроприводом, отопление
R4 Устройство сигнализации
Приложение А230.2 может использовать подключенные
расходомеры и тепловычислители для ограничения расхода и
энергии.
