Руководство для пользователя и технического персонала
65
Мембранные расширительные баки имеют ниппельные отверстия, предназначенные для
регулирования и контроля величины давления в газовой части сосуда. После определения начального
давления необходимо замерить давление в газовой части бака (например: автомобильным
манометром) и спустить или добавить (например, автомобильным насосом) воздух до рассчитанной
величины давления. Одновременно с этим необходимо учитывать, что для котлов «NEVALUX»
начальное давление в расширительном баке должно быть не ниже 0,1 МПа и не выше 0,3 МПа.
Более низкое давление может привести к сбоям в работе котла.
Полный объем расширительного бака можно рассчитать по следующей формуле:
Vc =1,099 * Vi * Av * (Рmах +0,1) / (Рmах – Р),
где:
Vi – полный объем системы отопления в литрах;
Av − прирост объѐма воды в системе отопления от расширения при нагреве до максимально
возможной температуры;
Рmах = 0,3 МПа − максимальное расчѐтное давление в расширительном баке (равно давлению
срабатывания предохранительного клапана);
Р − начальное давление в расширительном баке (рассчитанное по приведенной выше методике).
В случае, когда объем бака попадает между типовыми величинами, при выборе руководствуются
правилом: "первое большее".
В котле установлен расширительный бак объемом 6 литров.
Если по вышеуказанным расчетам получится, что для данной системы отопления необходим
расширительный бак большего объема, то необходимо установить дополнительный расширительный
бак, величина объема которого будет равна разнице между рассчитанной величиной и объемом
расширительного бака котла (6 л).
Пример: по расчету система требует установки расширительного бака ѐмкостью 13 литров, котѐл
оборудован расширительным баком 6 л, т.е. 13 – 6 = 7 л. Следовательно, необходимо установить

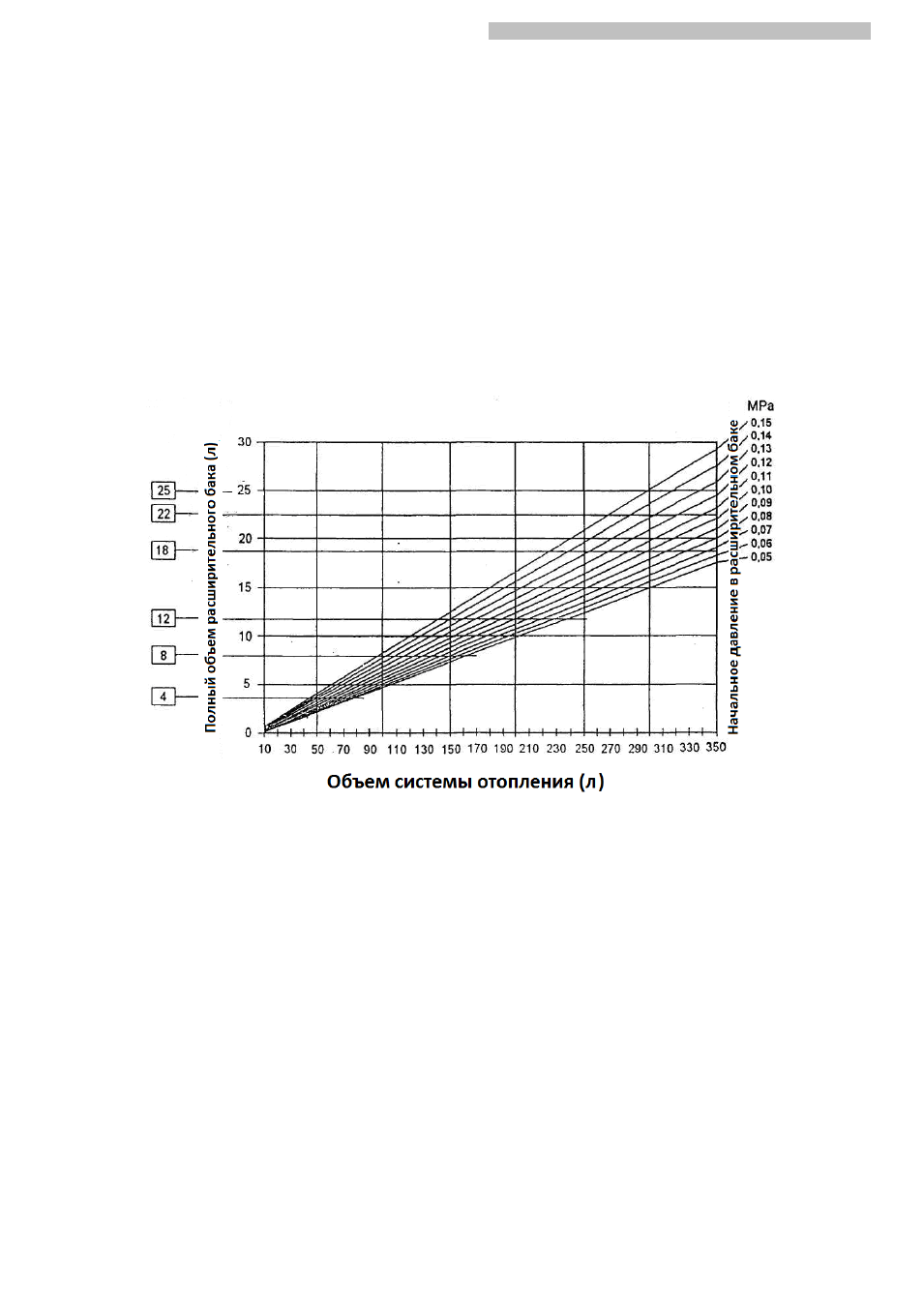

дополнительно сосуд ѐмкостью 7 л. По номограмме выбираем ближайший больший стандартный
расширительный бак емкостью 8 литров.
Указания по подбору расширительного мембранного бака в случае
использования в качестве теплоносителя пропиленгликоля
При выборе объема расширительного бака необходимо убедиться, что он предназначен для
работы с прпиленгликолем. Далее следует рассчитать или взять из проекта отопительной системы
объѐм системы отопления. Следует учесть, что коэффициент объемного расширения
пропиленгликоля на 15 – 20% больше, чем воды. Таким образом, расширительный бак должен быть
около 15% от объема системы отопления.
Пример: при объеме отопительной системы 120 литров объем расширительного бака должен
составлять 18 литров.
