Руководство для технического персонала
21
9.3. Монтаж дымоотвода для котла «NEVALUX−8624»
При монтаже дымоотвода для котла «NEVALUX−8624» (см. Рис. 11) необходимо учитывать
следующее:
тяга в дымоходе должна быть в пределах от 4,0 до 29,4 Па;
дымоотводящая труба должна иметь внутренний диаметр не менее 125 мм;
дымоотводящая труба должна иметь вертикальный участок длиной не менее 500 мм,
начинающийся непосредственно от котла;
длина дымоотводящей трубы от вертикального участка до дымохода должна быть не более 2 м;
дымоотводящая труба должна иметь уклон не менее 20 вверх по направлению к месту
стыковки с дымоходом и минимальное количество поворотов (не более трѐх).

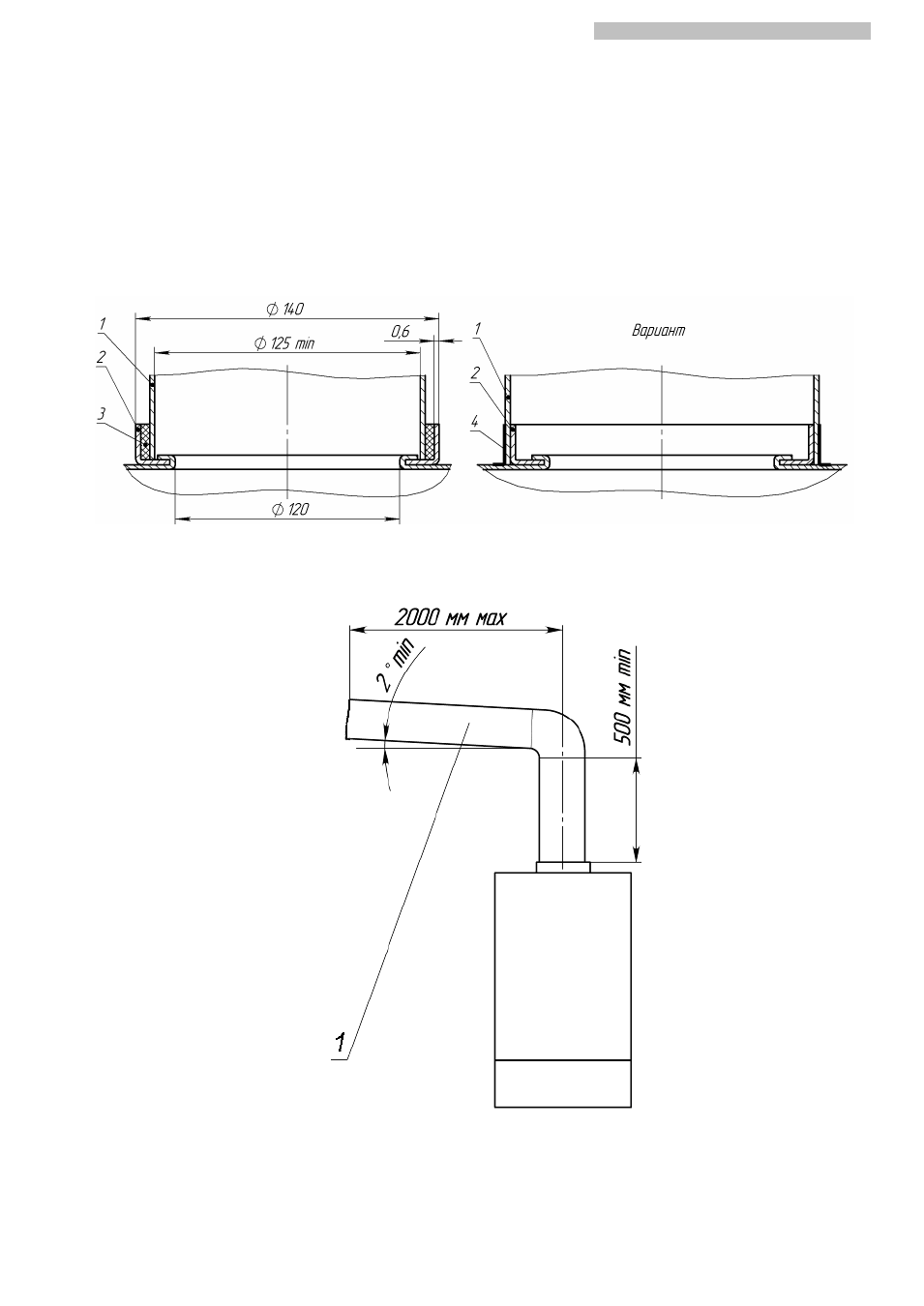

1 - дымоотводящая труба;
2 - патрубок газоотводящего устройства котла;
3 - уплотнитель термостойкий;
4 - скотч алюминиевый термостойкий.
Рис. 11. Схема подсоединения дымоотводящей трубы для котла «NEVALUX−8624»
