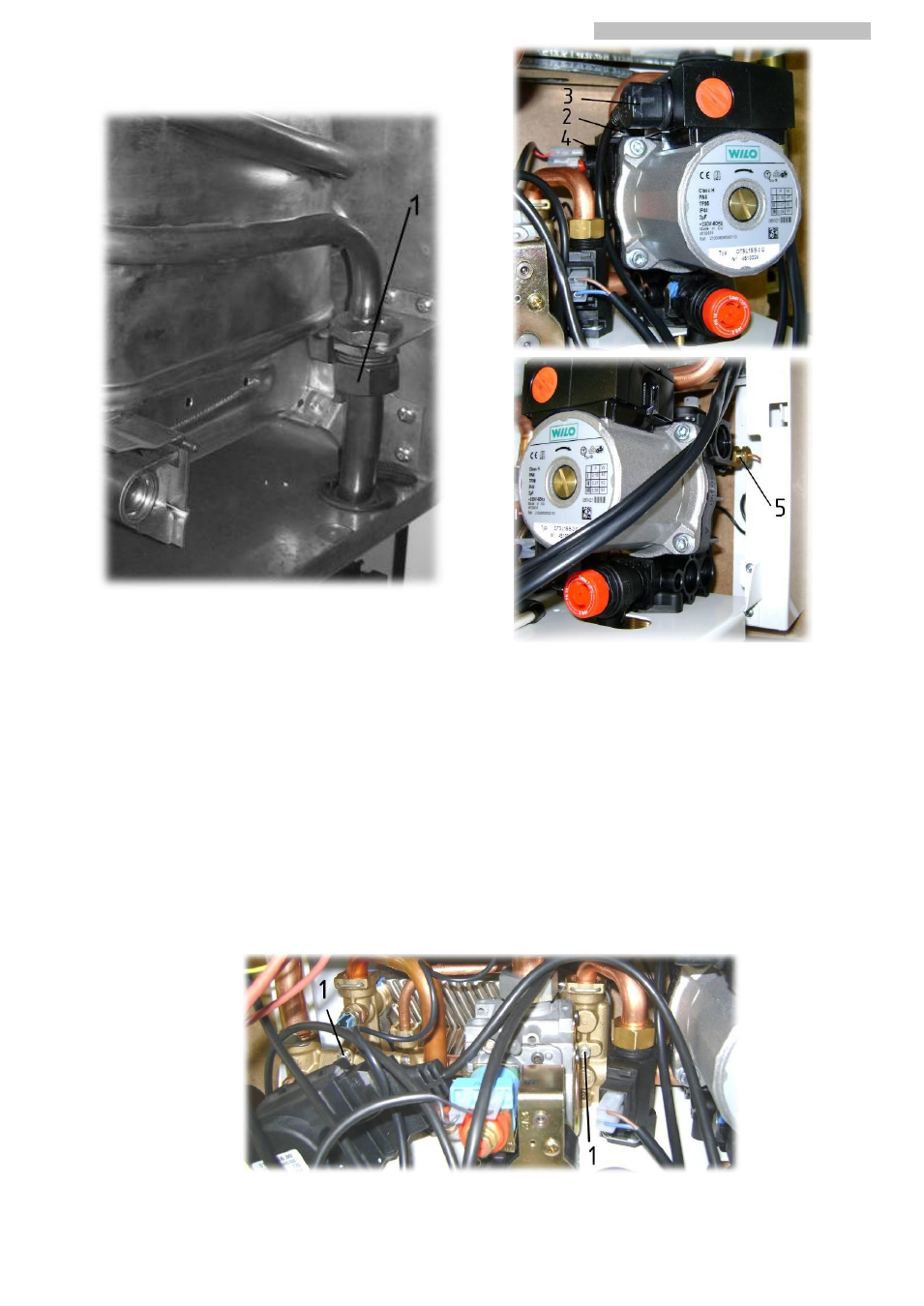

Рис. 24. Демонтаж трубы насоса
Рис. 25. Демонтаж насоса
17.4. Демонтаж вторичного теплообменника
Чтобы снять вторичный теплообменник, необходимо:
1) выключить котел (см. п. 10.4, стр. 24);
2) перекрыть запорные краны на входе в котел и выходе из него, слить теплоноситель из котла
(см. п. 10.5, стр. 24) (если запорных кранов нет, то слить теплоноситель из всей системы
отопления);
3) снять облицовку с котла (см. п. 17.1, стр. 41);
4) отвернуть два винта 1 (см. Рис. 26) крепления теплообменника к узлам гидрогруппы;
5) извлечь теплообменник через пристенную полость снизу котла за задней панелью.
Сборку производить в обратной последовательности.
При сборке обратить внимание на правильную установку уплотнительных колец (4 шт.) в
корпусах гидрогруппы.
Рис. 26. Демонтаж вторичного теплообменника
