 максимально допустимая длина трубы составляет 3 м. Каждый отвод 90 
равноценен 1 м
трубы, каждое колено 45 
– 0,5 м трубы;
 в местах поворотов трубы используйте отводы. Количество поворотов на 90 ° не должно
превышать трех (включая отвод на выходе из котла).
9.2. Монтаж раздельных труб дымоотвода и воздуховода для котлов
«NEVALUX−8224» и «NEVALUX−8230»
Присоединение раздельных труб к котлу производится с помощью переходного комплекта
KHG 714061510 (в комплект поставки котла не входит) или разделителя каналов 8023−10.000
(в комплект поставки котла не входит).
Конструкция переходного комплекта и разделителя каналов обеспечивает регулировку
количества поступающего на горение воздуха при помощи поворотного шибера. Количество
подаваемого воздуха зависит от длины труб и определяется при помощи газоанализатора.
Необходимо поворачивать шибер по часовой стрелке, уменьшая количество подаваемого на горение
воздуха, до тех пор, пока газоанализатор не зафиксирует повышение уровня СО (больше 0,05%) в
дымовых газах. После этого следует слегка повернуть шибер в обратную сторону и зафиксировать.
При использовании раздельных труб необходимо дополнительно учитывать следующее:
 суммарная максимальная длина труб не должна превышать 25 м. Каждый отвод 90

равноценен 1 м трубы, каждое колено 45 
– 0,5 м трубы.
 в случае большой длины дымоотводящей трубы и возможного образования в ней конденсата,
перед котлом необходимо устанавливать конденсатосборник 4 (см. Рис. 7);
 уклон горизонтальных участков дымоотводящей трубы должен быть не менее 3 
в сторону
конденсатосборника (при его наличии).
9.2.1. Монтаж раздельных труб дымоотвода и воздуховода при помощи переходного
комплекта KHG 714061510
1 - котел;
2 - переходник;
3 - труба забора воздуха
 80 мм;
4 - конденсатосборник;
5 - дымоотводящая труба
 80 мм;
6 - дымоотводящая труба
 80 мм;
7 - переходник дымоотвода;
8 - зажим;
9 - переходник трубы забора воздуха;
10 - втулка вентилятора;
11 - теплоизоляция

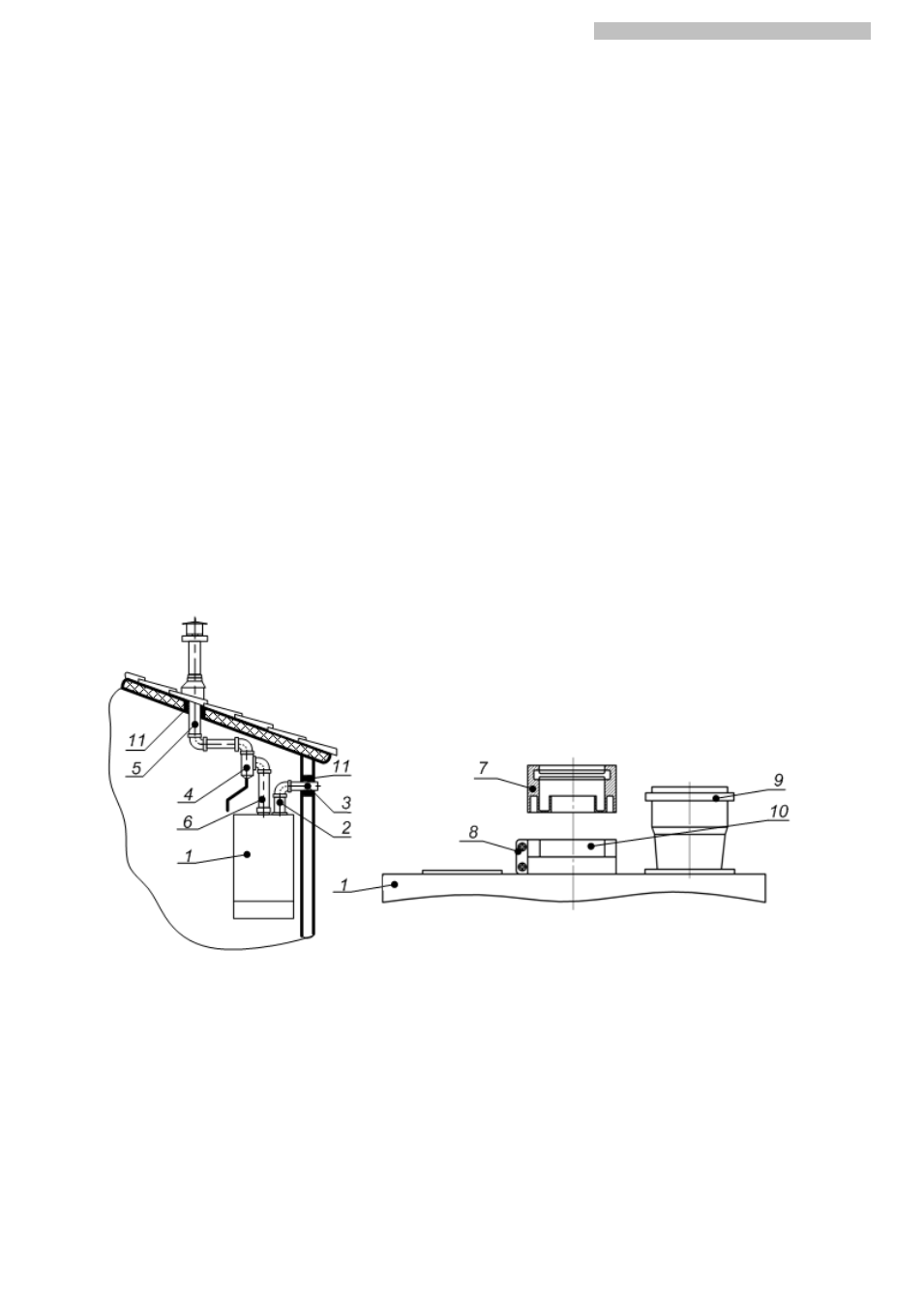

Рис. 7. Монтаж раздельных труб дымоотвода и воздуховода при помощи переходного комплекта
Переходной комплект состоит из деталей 7, 8, 9 (см. Рис. 7). Переходник дымоотвода 7
устанавливается на центральное отверстие в верхней плоскости котла и фиксируется зажимом 8.
Конструкция котла обеспечивает возможность установки трубы воздуховода 3 (забора воздуха),
как с левой, так и с правой стороны от дымоотводящей трубы.
