2.3. Габаритные и присоединительные размеры
A − выход контура отопления G3/4;
Б – выход контура ГВС G1/2;
В − вход газа G3/4;
Г − вход холодной воды G1/2
Д − вход контура отопления G3/4 (обратка);
Е – штуцер предохранительного клапана Ш16 / Ш18 мм

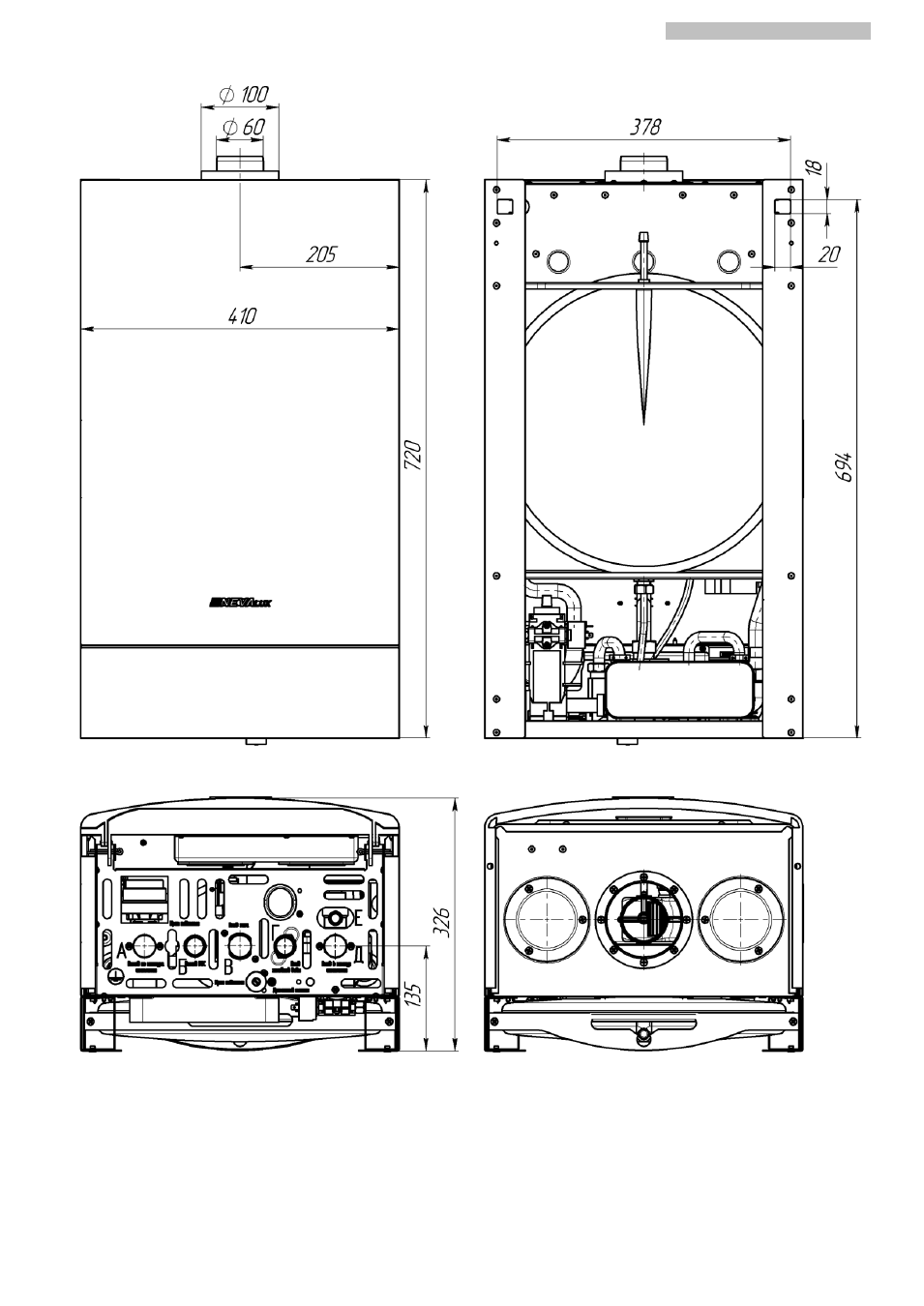

Рис. 1. Габаритные и присоединительные размеры котлов «NEVALUX− 8224» и «NEVALUX− 8230»
