9. МОНТАЖ ДЫМООТВОДА
Категорически запрещено включать котел в работу без установленной дымоотводящей
трубы во избежание отравлением продуктами сгорания.
Котлы «NEVALUX−8224» и «NEVALUX−8230» имеют канал забора воздуха для горения и канал
отвода продуктов сгорания, что позволяет не использовать воздух из помещения. Используя
различные комплектующие, вы можете присоединить коаксиальную трубу (см. п. 9.1, стр. 17) или две
раздельные трубы (см. п. 9.2, стр. 18) к верхней части настенного котла с последующим выводом их
из помещения.
Котел «NEVALUX−8624» должен быть присоединен к дымоходу с хорошей тягой и при этом
должен быть установлен как можно ближе к дымоходу. Котел имеет канал отвода продуктов сгорания,
воздух для горения забирается из помещения, поэтому данное помещение должно иметь приточную
вентиляцию. Соединение с котлом рекомендуется выполнять в соответствии с п. 9.3 (стр. 21).
Трубы для удаления продуктов сгорания должны удовлетворять следующим требованиям:
 труба должна быть изготовлена из негорючего материала, стойкого к механическим
деформациям, неподверженного коррозии, и полностью герметична. Она также должна быть
защищена от перегрева, от возгорания и от замерзания;
 соединения дымоотводящей трубы должны быть изготовлены из термостойкого и
неподверженного коррозии материала;
 дымоотводящая труба должна устанавливаться в доступном для обслуживания месте, чтобы, в
случае повреждения трубы, не было препятствий для устранения утечки дыма.
После монтажа дымоотвода, необходимо осуществить следующее:
 убедиться в отсутствии в дымоходе сужений, а также в том, что к нему не присоединены
выпускные трубы других котлов. Это допускается только, если дымоход спроектирован для
нескольких потребителей и изготовлен согласно действующим правилам и нормам;
 если котел должен быть присоединен к существующему дымоходу, необходимо
удостовериться в чистоте последнего, так как отделение шлаков от стен дымохода во время
работы котла может препятствовать свободному выпуску отходящих газов.
Для приобретения необходимых частей и деталей дымоотвода свяжитесь с торгующей
организацией, осуществляющей реализацию аксессуаров к котлам «NEVALUX» в Вашем регионе.
ВНИМАНИЕ! Не допускается использование вентиляционных каналов для удаления
продуктов сгорания.
9.1. Монтаж коаксиального дымоотвода для котлов «NEVALUX−8224» и
«NEVALUX−8230»
Присоединение коаксиальной трубы к котлу проводится с помощью присоединительного комплекта
KHG 714101410 (в комплект поставки не входит), который включает в себя коаксиальный отвод 90 
, муфту для
присоединения к выходу котла и прокладку (см. Рис. 6). При необходимости можно использовать
присоединительный комплект KHG 714101610 (в комплект поставки не входит) с отводом 45

.
1
3
2
3 °
100
60
2
6
4
7
5
8
1 - котел;
2 - отвод коаксиальный;
3 - коаксиальная
дымоотводящая труба;
4 - муфта;
5 - воротник;
6 - прокладка;
7 - втулка вентилятора;
8 - теплоизоляция

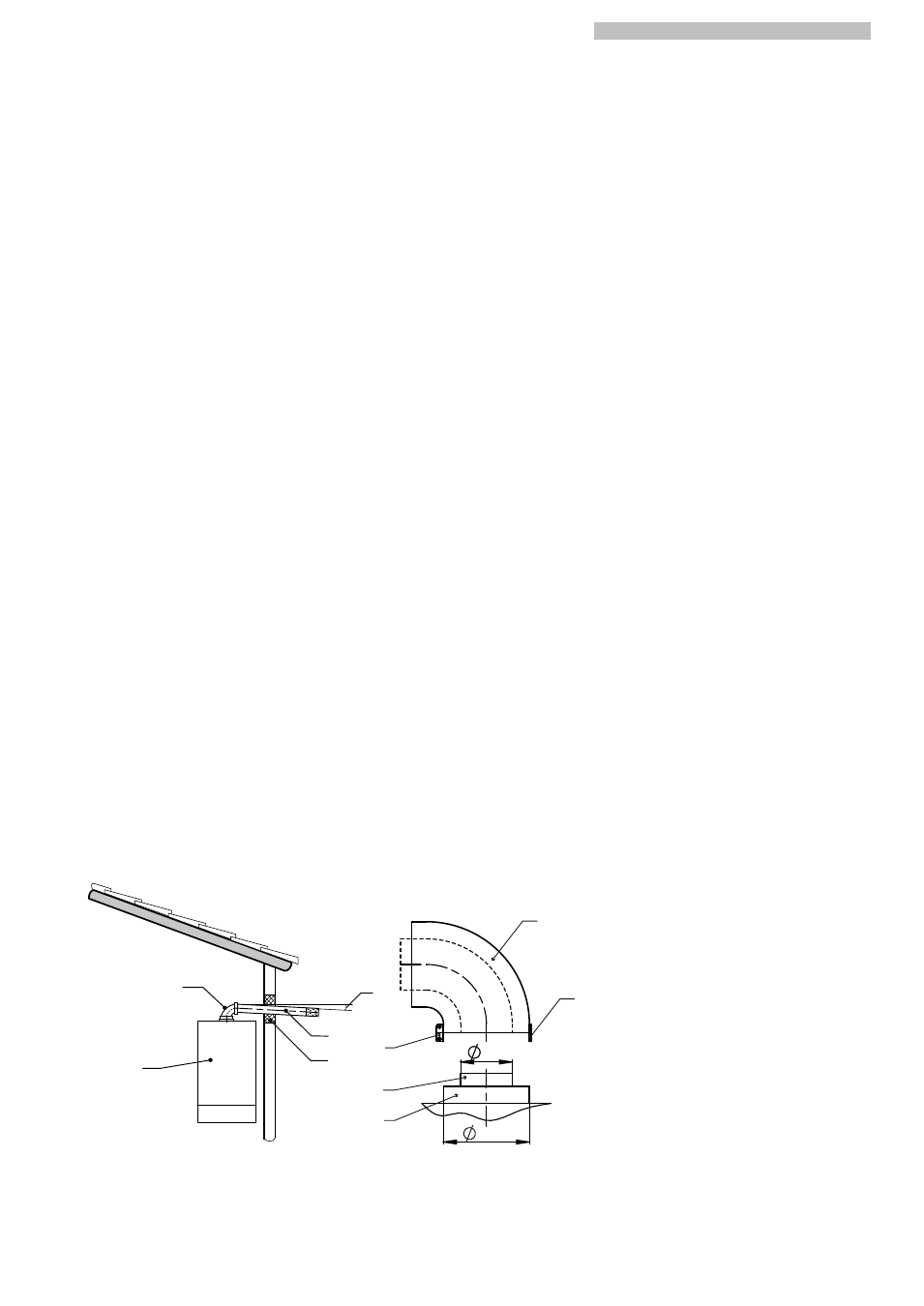

Рис. 6. Монтаж коаксиального дымоотвода
При использовании коаксиальных труб необходимо дополнительно учитывать следующее:
 уклон горизонтального участка дымоотводящей трубы должен составлять 3 ° в сторону улицы
или конденсатосборника;
