Руководство для технического персонала
20
4) установить разделитель каналов 2 на котел, контролируя, чтобы втулка не ―закусила‖
уплотнительное кольцо 6;
5) закрепить разделитель каналов четырьмя винтами 3 (предварительно установить на каждый
винт сначала шайбу 4, а затем кольцо 5);
6) убедиться в наличии уплотнительных колец 7 (2 шт.) на входе и выходе в разделитель каналов
перед дальнейшим монтажом труб дымоотвода и воздуховода);
7) монтаж трубы забора воздуха и дымоотводящей трубы производить согласно Рис. 7
(см. п. 9.2, стр. 18).

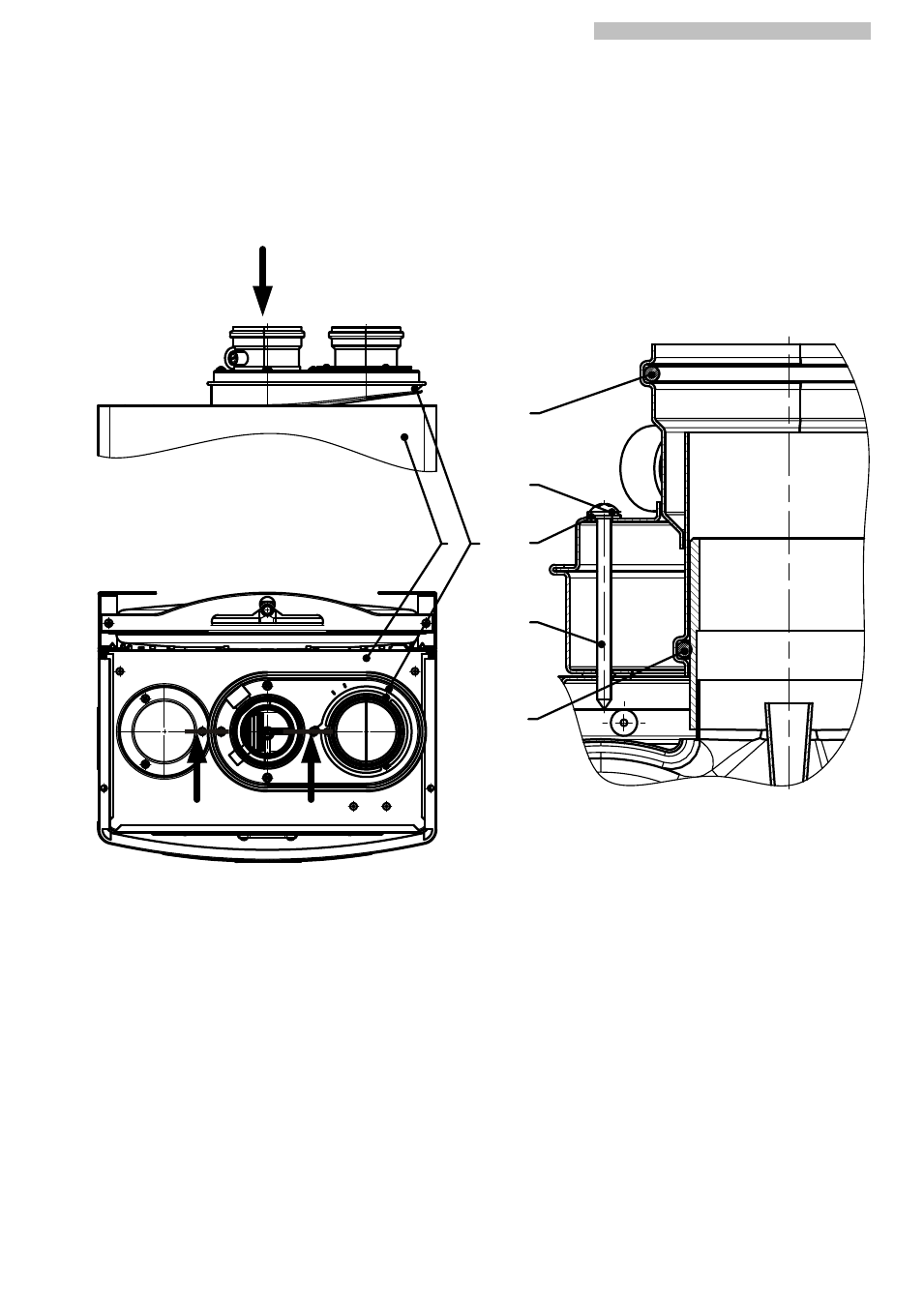

Б Б
А
Б-Б
3
5
4
7
6
A
2 1
1 - котел;
2 - разделитель каналов;
3 - винт Ph − 4,8х60 DIN 7981;
4 - шайба плоская 5,3х10 DIN 125; 5 - кольцо 005−008−19−2−2 ГОСТ 9833−73;
6 - уплотнительное кольцо;
7 - уплотнительное кольцо
Рис. 10. Схема установки разделителя каналов
