Руководство для технического персонала
42

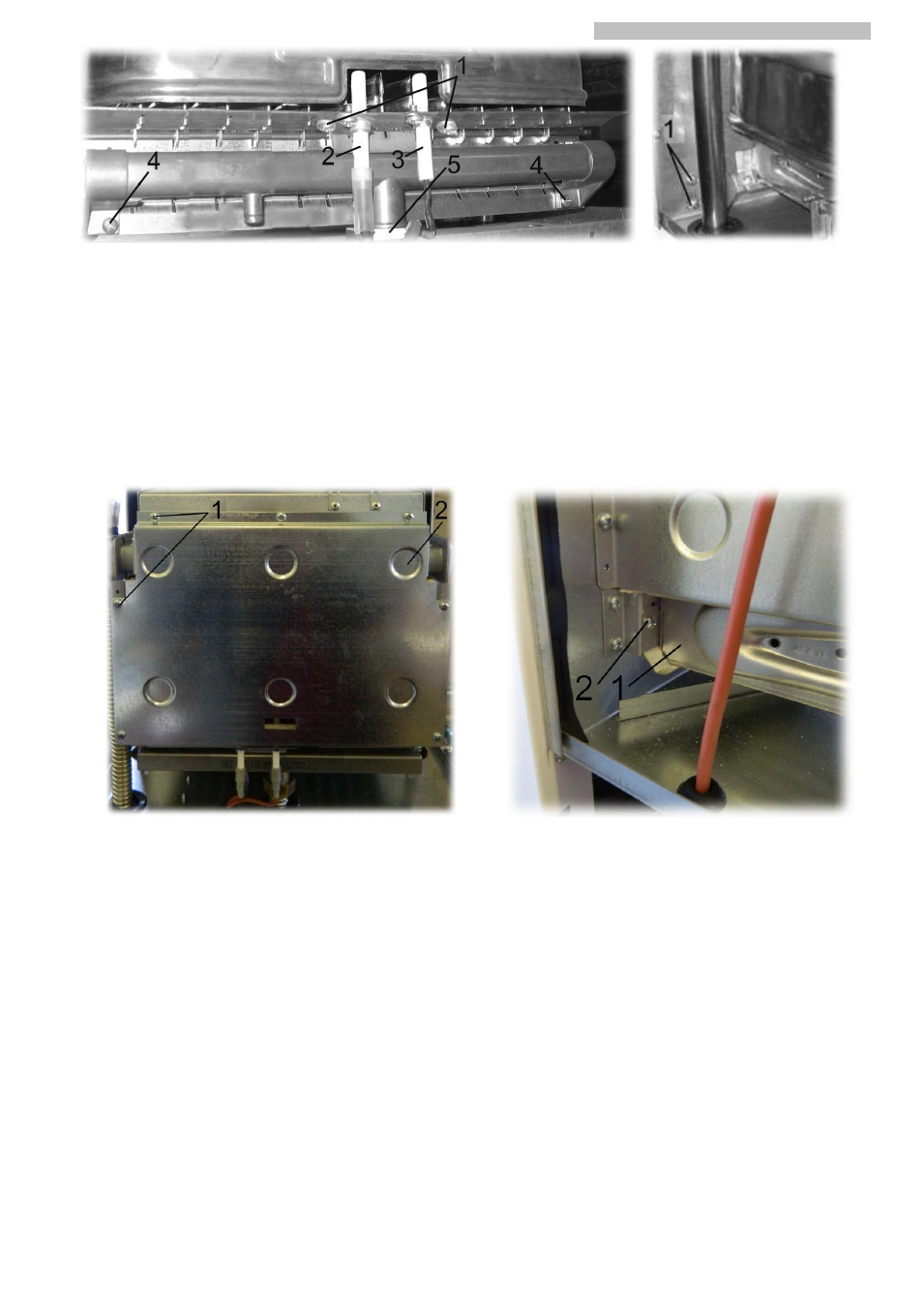

Рис. 17. Демонтаж коллектора
Рис. 18. Демонтаж
горелки
11) отвернуть четыре самореза 1 (см. Рис. 18) крепления горелки к задней стенке котла (по два с
каждой стороны) и снять горелку.
Для демонтажа блока горелочного котла «NEVALUX−8230» необходимо после снятия облицовки
и крышки герметизирующей:
1) снять с котла переднюю стенку 2 вместе с теплоизоляцией, предварительно отвернув семь
саморезов 1 (см.Рис. 19);
2) отвернуть два самореза 2 (по одному с каждой стороны блока горелочного) (см. Рис. 20) и снять
блок горелочный 1.
Рис. 19. Демонтаж передней стенки Рис. 20. Демонтаж блока горелочного
Сборка производится в обратной последовательности.
17.2. Демонтаж первичного теплообменника
Чтобы снять теплообменник, необходимо:
1) выключить котел (см. п. 10.4, стр.24);
2) перекрыть запорные краны на трубах системы отопления перед котлом, слить теплоноситель
из котла (см. п. 10.5, стр. 24) (если запорных кранов нет, то слить теплоноситель из всей
системы отопления);
3) снять блок горелочный (см. п. 17.1, стр. 41);
4) отсоединить провода от термореле 9 (см. п.13.1, стр. 27);
5) ключом на 30 отвернуть две гайки 1 крепления труб к теплообменнику;
6) ключом на 30 отвернуть две гайки 1 (см. Рис. 21) крепления штуцеров теплообменника к
кронштейнам задней стенки;
7) отвернуть три самореза 1 (два для котла «NEVALUX−8624») (см. Рис. 22) крепления планки 2
газоотводящего устройства и снять планку;
8) снять теплообменник, потянув его на себя.
