Руководство для технического персонала
27
13. ФУНКЦИОНАЛЬНАЯ СХЕМА И УПРАВЛЕНИЕ РАБОТОЙ КОТЛА
13.1. Функциональная схема котла
1 − газоотводящее устройство;
2 − теплообменник;
3 − теплообменник вторичный;
4 − блок горелочный (горелка);
5 − свеча розжига;
6 − свеча ионизации;
7 − насос;
8 − клапан отвода воздуха
(автоматический);
9 − регулятор подачи газа;
10 − бак расширительный;
11 − плата электронная;
12 − трансформатор розжига;
13 − кабель питания;
14 − датчик давления;
15 – термореле (датчик перегрева);
16 − датчик температуры контура
отопления;
17 − датчик температуры контура
ГВС;
18 − клапан трехходовой;
19 − электродвигатель
трехходового клапана;
20 − клапан байпаса;
21 − клапан дренажный;
22 − клапан предохранительный
(контура отопления);
23 − датчик протока контура ГВС;
24 − кран подпитки контура
отопления;
25 − манометр;
26 − камера герметичная;
27 − прессостат воздушный;
28 − вентилятор;

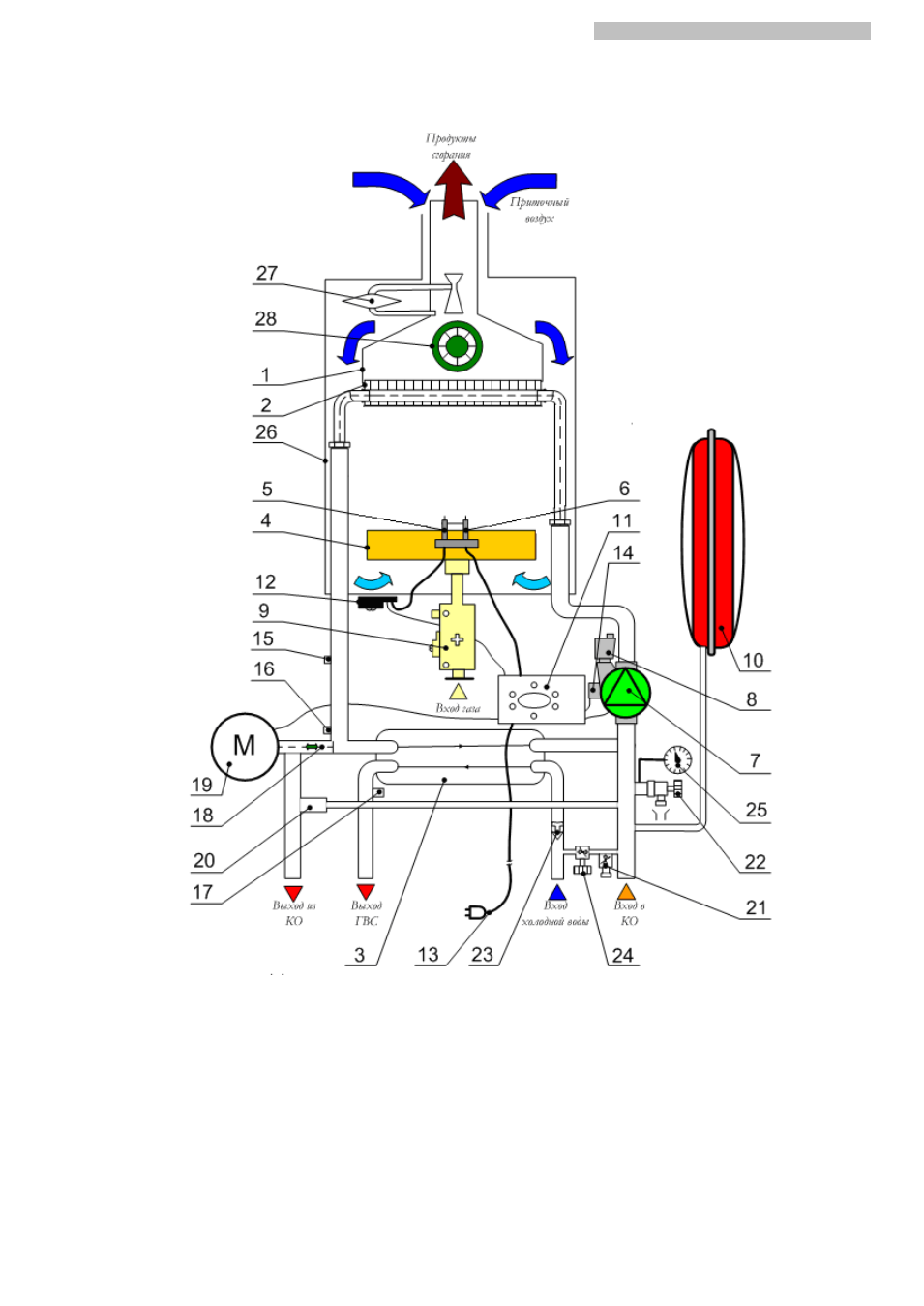

Рис. 14. Функциональная схема котлов «NEVALUX−8224» и «NEVALUX−8230»
