Инструкция по эксплуатации NEVALUX 8224
Страница 60
Руководство для пользователя и технического персонала
60
Поз.
Наименование
Обозначение
Примечание
Применяемость
8224 8230 8624
79
Труба байпаса
21000606608700
Ø14 мм
+
+
+
80
Труба входа ГВС
21000606606800
Ø14 мм
+
+
+
81
Труба выхода ГВС
21000606606700
Ø14 мм
+
+
+
82
Труба насоса
21000606602300
Ø18 мм
+
+
+
83
Переходник манометра 21000605800300
Ø18 мм
+
+
+
84
Штуцер насоса
21000605800200
G 3/4
+
+
+
85
Разделитель
21000605700400
+
+
+
86
Гайка G1/2
00046240210080
G1/2
+
+
+
87
Скоба 14
21000607000200
+
+
+
88
Прокладка 18х10х2
00046240190150
+
+
+
89
Прокладка 21х28х2
21000607900800
+
+
+
90
Кольцо OR 9,25x1,78
21000606701000
+
+
+
91
Кольцо OR 13,95x2,62
21000606700700
+
+
+
92
Кольцо OR 6,75x1,78
21000606700500
+
+
+
93
Клапан байпаса
HDS 15−300
21000607300500
+
−
+
Клапан байпаса
HDS 15−400
21000607300800
−
+
−
94
Ручка
00046240505010
+
+
+

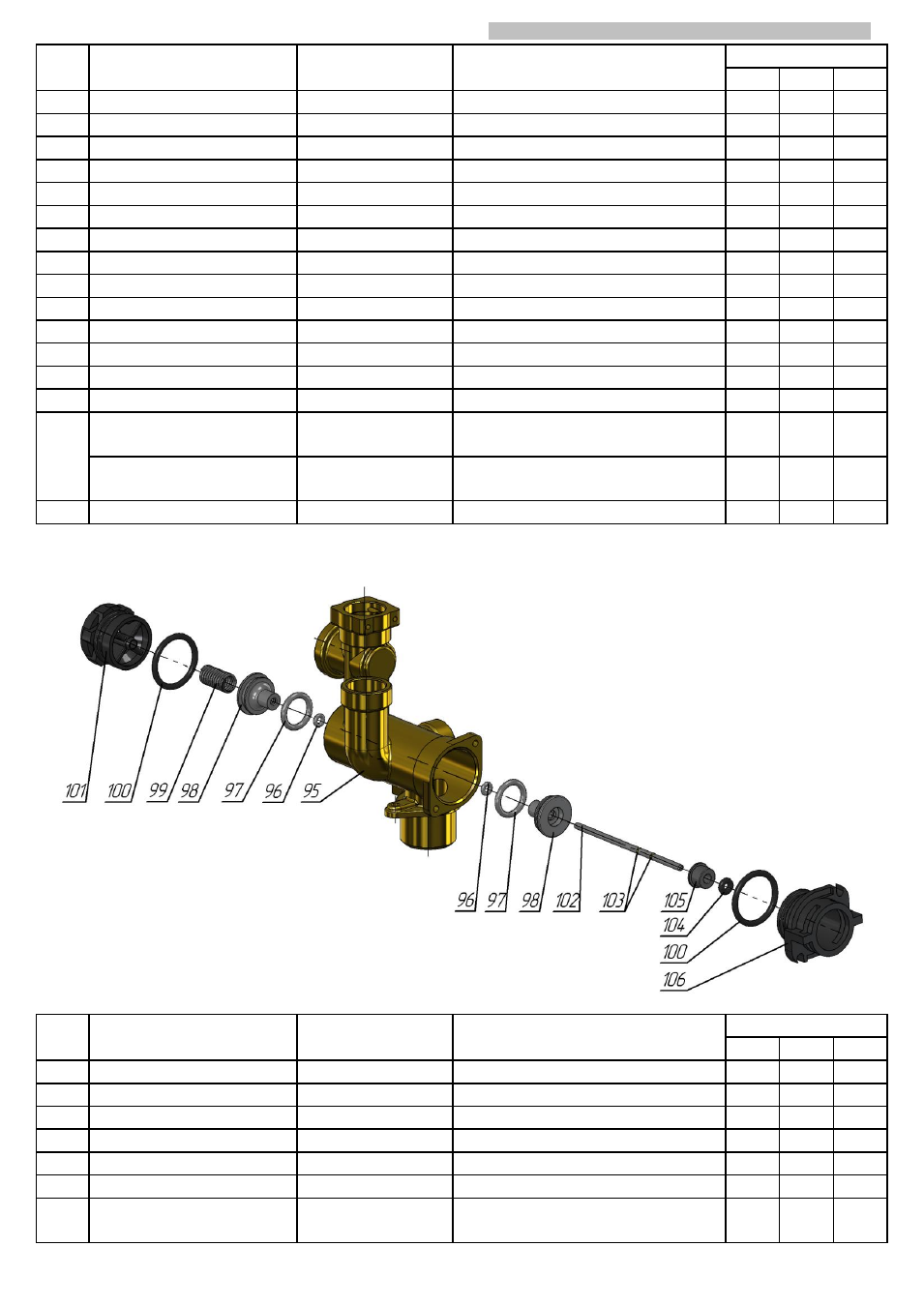

Составные части клапана трехходового поз. 68
Поз.
Наименование
Обозначение
Примечание
Применяемость
8224 8230 8624
95
Корпус 400.701
10028605603400
+
+
+
96
Кольцо OR 2,9x1,78
21000606700300
+
+
+
97 Кольцо OR 13,10x2,62
21000606700400
+
+
+
98
Клапан 400.13
21000606100100
+
+
+
99
Пружина 400.42
21000606800200
+
+
+
100 Кольцо OR 21,89x2,62
00046240230360
+
+
+
101
Втулка уплотнительная
400.325
21000606200300
+
+
+
