Руководство для технического персонала
28
1
−
газоотводящее устройство;
2
−
теплообменник;
3
−
теплообменник вторичный;
4
−
блок горелочный (горелка);
5
−
свеча розжига;
6
−
свеча ионизации;
7
−
насос;
8
−
клапан отвода воздуха
(автоматический);
9
−
регулятор подачи газа;
10
−
бак расширительный;
11
−
плата электронная;
12
−
трансформатор розжига;
13
−
кабель питания;
14
−
датчик давления;
15
–
термореле (датчик перегрева);
16
−
датчик температуры контура
отопления;
17
−
датчик температуры контура
ГВС;
18
−
клапан трехходовой;
19
−
электродвигатель трехходового
клапана;
20
−
клапан байпаса;
21
−
клапан дренажный;
22
−
клапан
предохранительный
(контура отопления);
23
−
датчик протока контура
ГВС;
24
−
кран подпитки контура
отопления;
25
−
манометр;
29
–
термореле (датчик тяги)

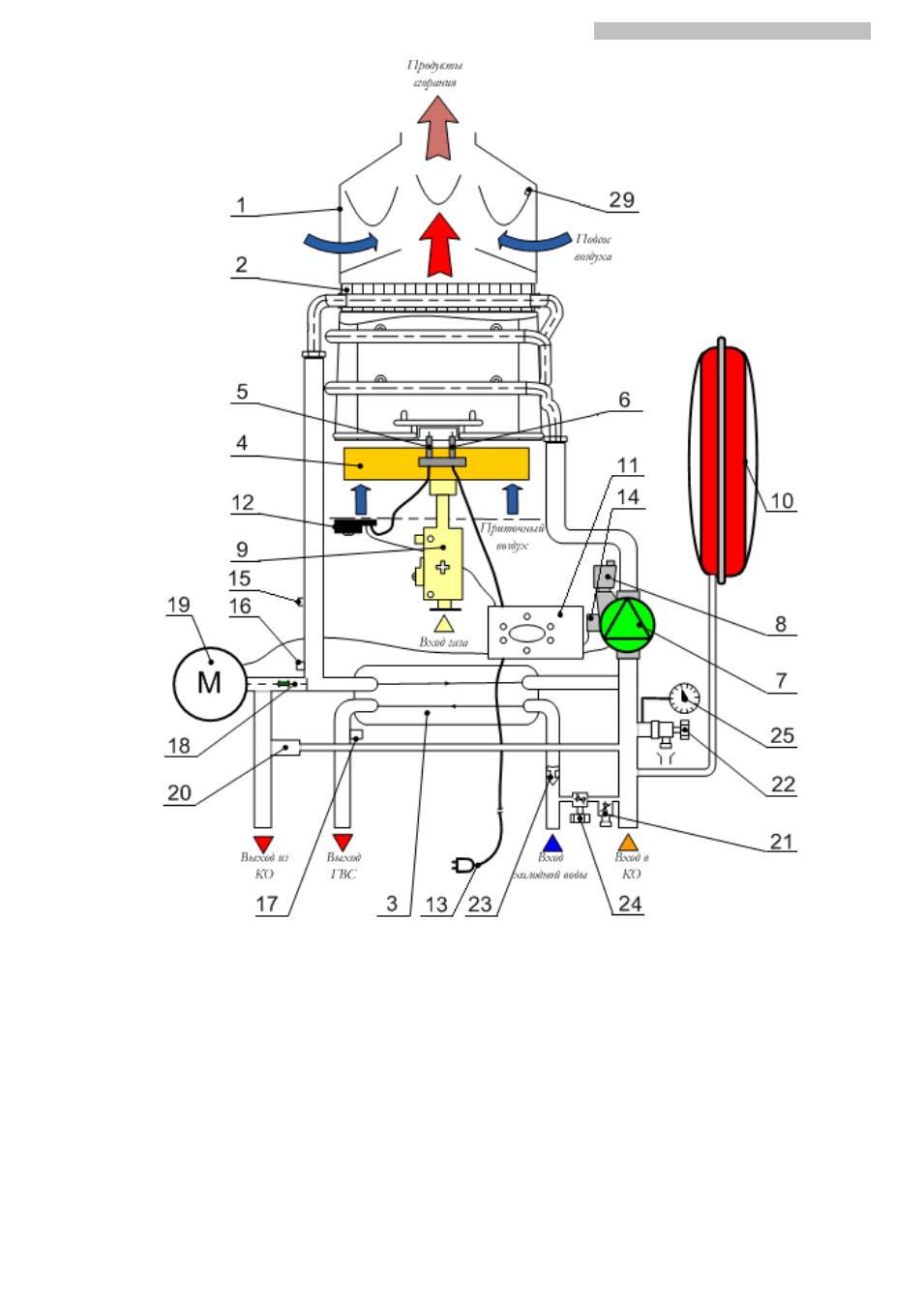

Рис. 15. Функциональная схема котла «NEVALUX−8624»
