Руководство пользователя тренажера Cybex Arc Trainer 625A/625AT
39
Установка правой соединительной тяги

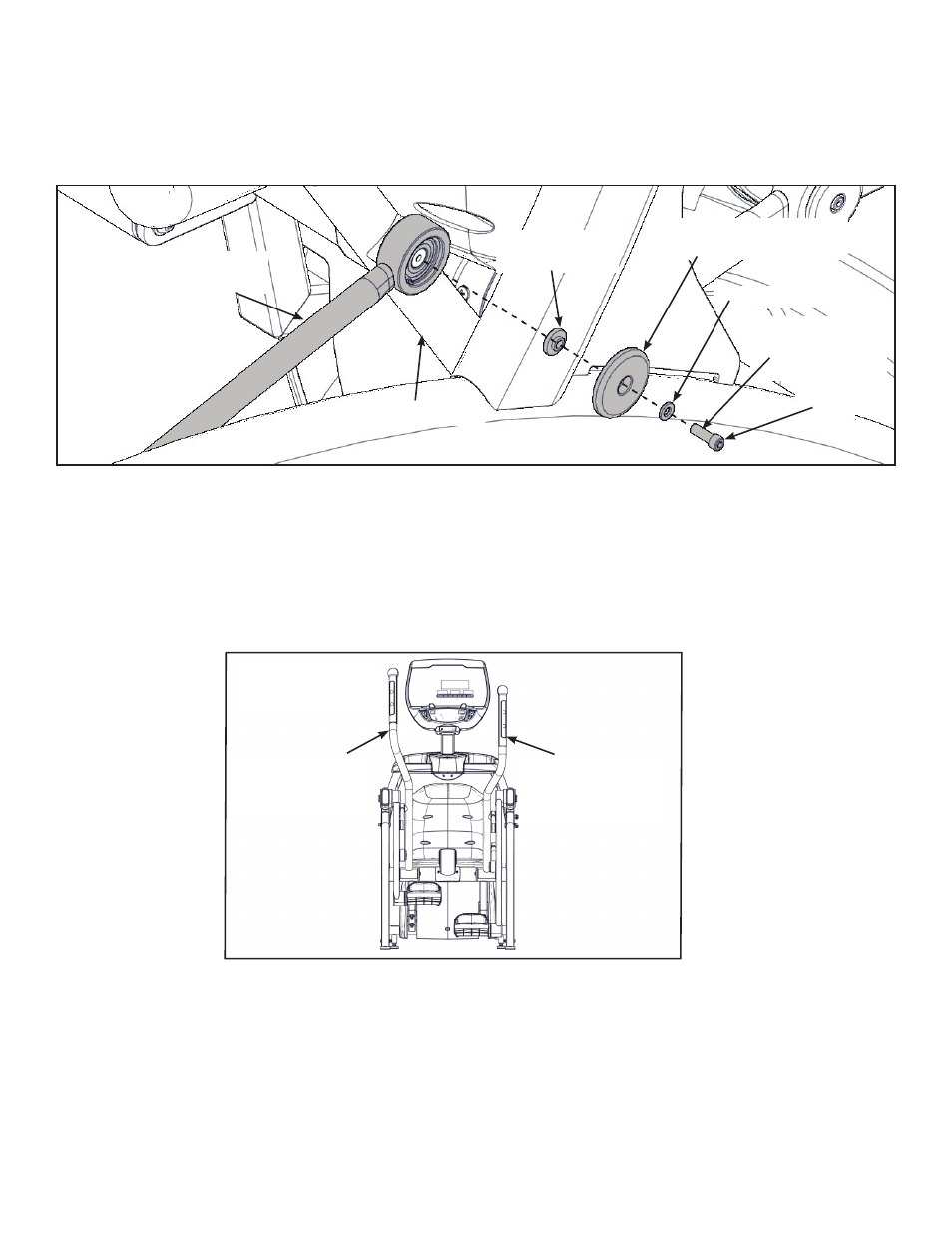

1. Поверните узел правой рукояти вверх и вставьте правую соединительную тягу
в правый рычаг .
Правая
соединительная тяга
Заглушка для
соединительной тяги
Винт
Шайба
Правый рычаг
Фланцевая
прокладка
Резьбовый
фиксатор
"Локтайт"
2. Нанесите на винт каплю резьбового фиксатора "Локтайт" .
3. Установите винт, шайбу, заглушку для соединительной тяги и фланцевую прокладку
с помощью шестигранного торцевого гаечного ключа на 3/16 дюйма .
4. Затяните винт с усилием не менее 90 дюймов/фунт .
Убедитесь, что узлы рукоятей установлены в правильное положение .
Правильное
положение
Левая рукоять
в сборе
Правая рукоять
в сборе
