Руководство пользователя тренажера Cybex Arc Trainer 625A/625AT
Руководство пользователя тренажера Cybex Arc Trainer 625A/625AT
38

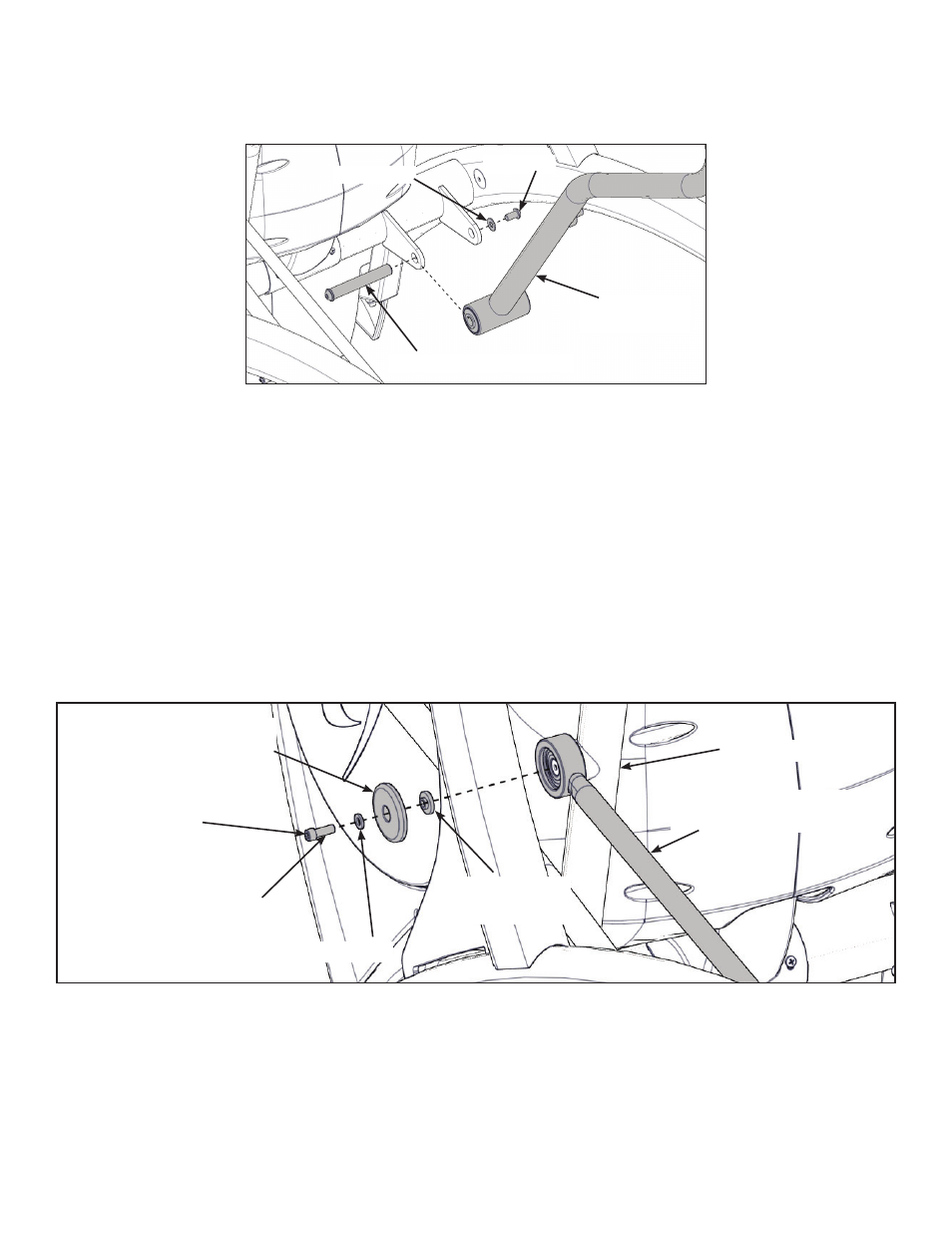

7. С помощью двух шестигранных торцевых гаечных ключей на 7/32 дюйма удалите
винт и шайбу из узла правой рукояти .
Левая
рукоять
Шайба
Винт
Ось шарнира
8. Вытяните и извлеките ось шарнира, снимите узел правой рукояти и отложите его
в сторону .
9. Поверните правую рукоять в сборе на 180 градусов .
10. Нанесите резьбовый фиксатор “Локтайт” на резьбу оси шарнира и винта .
11. Установите на место узел правой рукояти и вставьте обратно ось шарнира .
12. С помощью двух шестигранных торцевых гаечных ключей на 7/32 дюйма установите
винт и шайбу в узел правой рукояти .
Установка левой соединительной тяги
1. Поверните узел левой рукояти вверх и вставьте левую соединительную тягу в левый рычаг .
Левая
соединительная тяга
Заглушка для
соединительной тяги
Винт
Шайба
Левый рычаг
Фланцевая
прокладка
Резьбовый
фиксатор "Локтайт"
2. Нанесите на винт каплю резьбового фиксатора "Локтайт" .
3. Установите винт, шайбу, заглушку для соединительной тяги и фланцевую прокладку
с помощью шестигранного торцевого гаечного ключа на 3/16 дюйма .
4. Затяните винт с усилием не менее 90 дюймов/фунт .
