Руководство пользователя тренажера Cybex Arc Trainer 625A/625AT
21
Подъем и перемещение тренажера
1. Удалите крупные болты и опоры для отгрузки . На данном этапе не удаляйте упаковочный
материал с соединительных деталей . Это позволит сохранить при сборке красочный слой .
2. Крепко возьмитесь за задние опорные стойки и поднимите тренажер . Используйте для
этой процедуры по одному человеку с каждой стороны .
3. Поднимите нижние задние опорные стойки с помощью соответствующих методов подъема
таким образом, чтобы передние транспортировочные колеса могли вращаться по полу .
4. Переместите тренажер к месту предполагаемой установки .
5. Опустите задние опорные стойки .

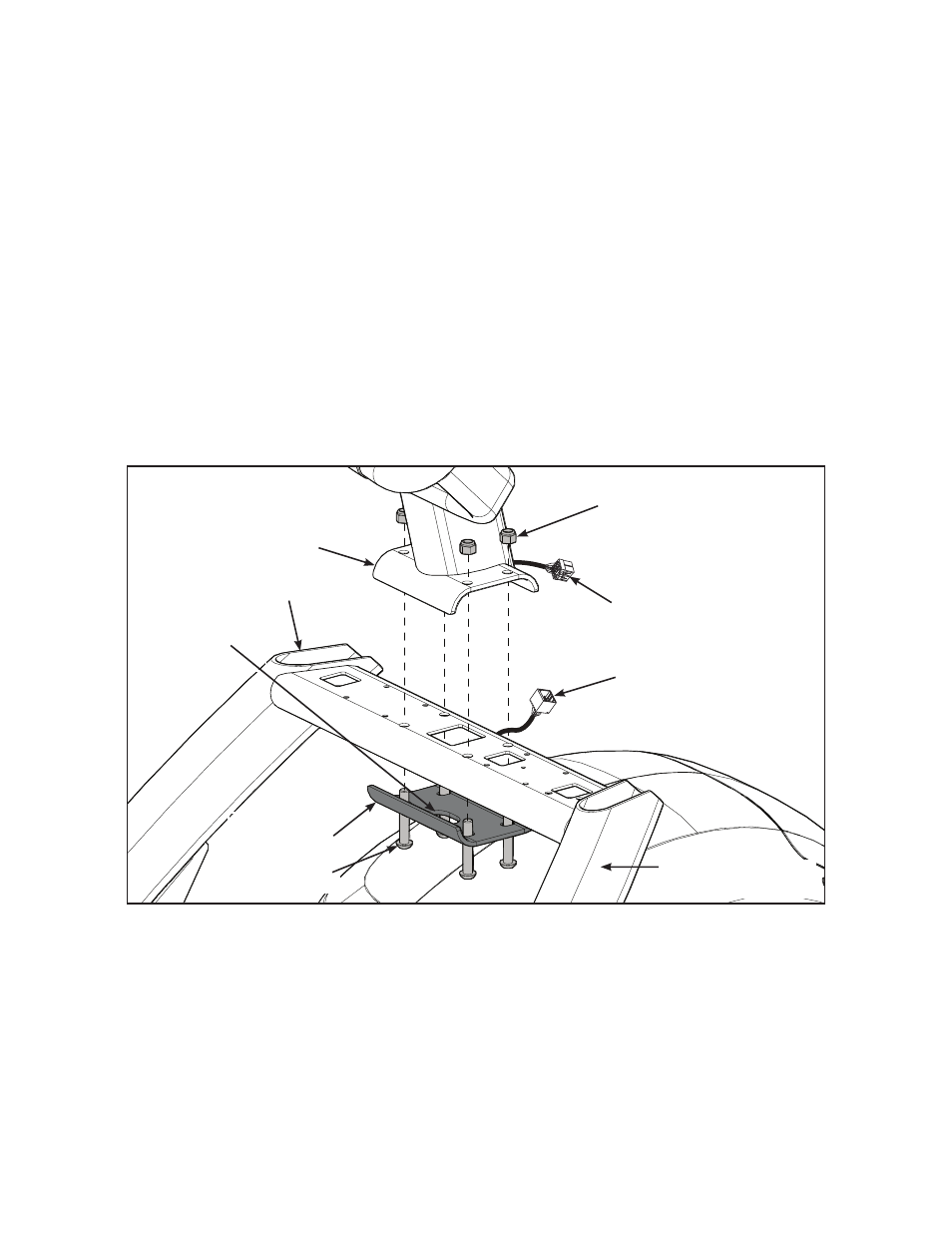

Установка консоли тренажера 625A
1. Установите консоль в соответствующее место на раме . При опускании консоли следите
за тем, чтобы не пережать кабели .
Верхний кабель
дисплея
Консоль
Контргайки (4 шт.)
Болты (4 шт.)
Нижний
кронштейн
Задняя сторона
тренажера
Отверстие
нижнего
кронштейна
Рама
Нижний кабель
дисплея
2. Вставьте в раму и консоль (с нижней стороны) нижний кронштейн и четыре болта .
Расположите нижний кронштейн таким образом, чтобы его отверстие было направлено
к задней стороне тренажера .
3. Вручную закрутите на болтах четыре контргайки .
4. Затяните четыре болта и контргайки с помощью шестигранного торцевого гаечного ключа
на 7/32 дюйма и гаечного ключа с открытым зевом на 9/16 дюйма .
5. Соедините верхний и нижний кабели дисплея .
