GL2200
Руководство пользователя 9

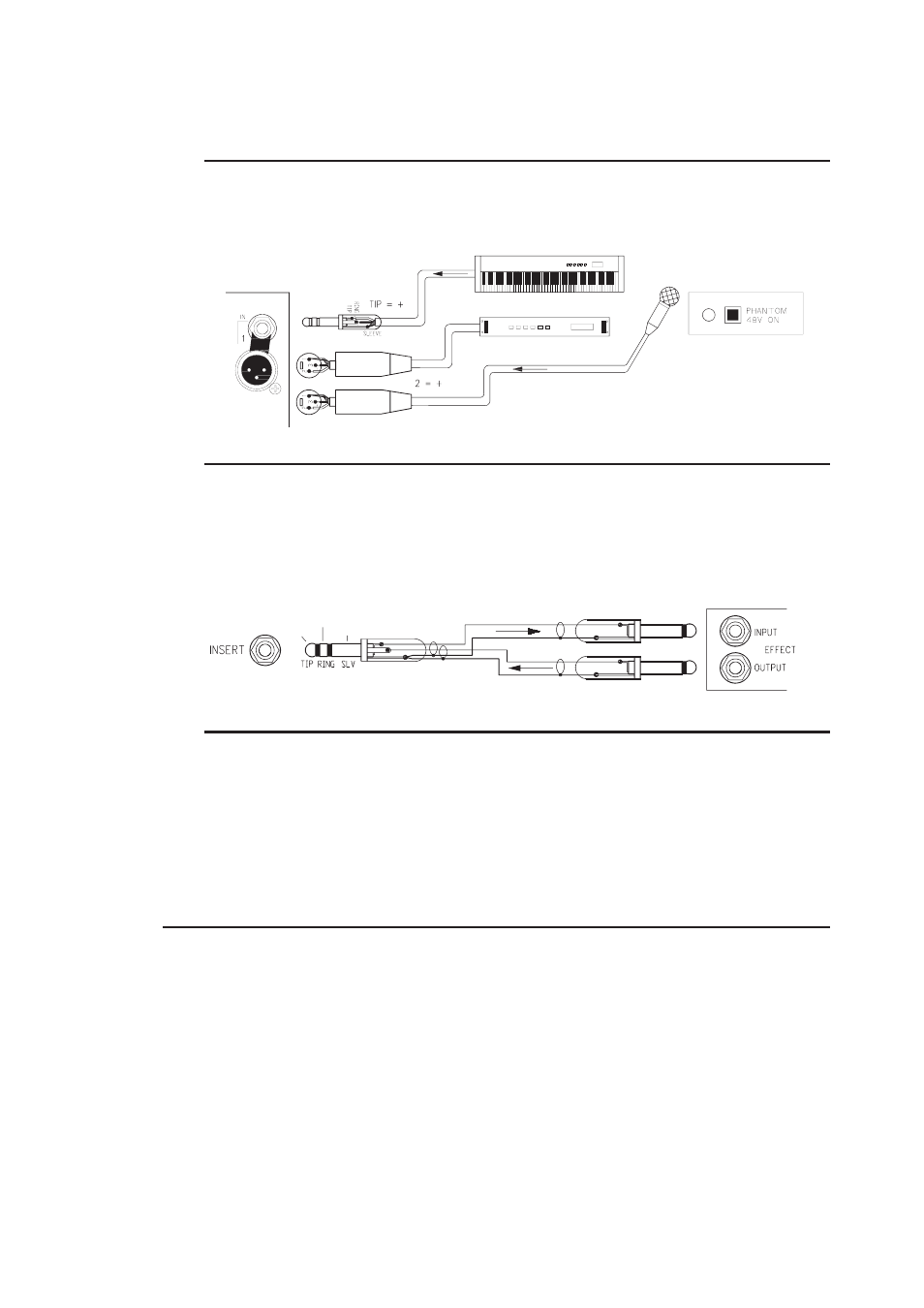

Подключение ко входам каналов
Любой микрофон, также как и любой источник линейного сигнала (синтезаторы,
проигрыватели, процессоры эффектов), можно подключить либо к гнезду "джек", либо
XLR. Канал допускает широкий диапазон (70 дБ) уровней источника сигнала. Балансный
3-х контактный вход обеспечивает лучшую защиту от наводок при подключении длинных
кабелей.
Подключение к разрывам
В общих случаях вам не нужно подключать что-либо к гнезду разрыва. Однако, вам может
понадобиться подключить прибор обработки сигнала, такой как компрессор/лимитер или
шумоподавитель, в цепь сигнала, чтобы избежать перегрузки или избавиться от шумов.
Разрыв позволяет вам подключить этот прибор, размыкая цепь сигнала в месте после
входного предусилителя и перед эквалайзером на входе канала или перед фейдером
группы и мастер-секции. Используйте соответсвующий TRS-джек для подключения к
внешнему процессору. Уровень сигнала с разрыва на входе канала составляет 0dBu и
–2dBu на группе и мастер-секции.
Прямые выходы каналов
Прямой выход канала берет сигнал после фейдера (или до фейдера, если переключена
внутренняя коммутация) для подключения к внешнему процессору эффектов или звуко-
записывающему устройству. Это оптимальный вариант для многодорожечной записи во
время концерта. Каждый канал может быть записан на отдельную дорожку, и уже позже
можно сделать сведение. Гнездо выхода является балансным на TRS-джеке. Это озна-
чает, что у вас есть приемущество использования защищенного от помех балансного сое-
динения с внешним оборудованием. Конечно же, вы также можете подключиться к оборудо-
ванию с небалансным соединением. Уровень сигнала составляет 0dBu.
Регулировка уровней
Для оптимальной работы необходимо, чтобы сигналы подключаемых источников соответство-
вали нормальному уровню работы пульта. Точно также сигналы с выходов пульта должны
соответствовать уровню работы подключенных усилителей и внешнего оборудования. В слу-
чае, если уровень слишком высок, максимальная амлитуда сигнала приведет к искажениям
в звучании, и если уровень слишком низкий, отношение шум/сигнал будет также низким, что
приведет к высокому уровню фонового шума.
Для достижения лучших результатов необходимо, чтобы средний уровень сигнала находился
на отметке "0" на индикаторе шкалы или чуть ниже и лишь иногда во время увеличения ампли-
туды оказывался в "желтой" зоне. Уменьшите уровень сигнала, если индикаторы перегрузки
(peak) загораются красным светом. Уровень выходного сигнала GL2200 на XLR-выходах соста-
вляет +4dBu при значениях индикаторов шкалы 0VU. Рекомендуется отрегулировать уровень
входного усиления на усилителе мощности, если выходной уровень пульта при нормальном ре-
жиме работы слишком высок для подключенного усилителя. Нормальным режимом считается
режим, при котором уровень фейдеров находится на отметке "0".
GL2200 имеет продвинутые функции PFL (прослушивание до фейдера)/ AFL (прослушивание
после фейдера) и систему индикации уровней сигналов, чтобы позволить вам прослушивать и
контролировать уровни сигналов на разных точках прохождения сигнала, не оказывая влияния на
главные выходы. Используйте переключатель PFL канала, чтобы установить уровень усиления
сигнала в районе "0" (желтый цвет индикатора). Уровень сигнала всегда показан на индикаторе
шкалы независимо от положения фейдера. Зеленый цвет индикатора "SIG" показывает наличие
сигнала (-20dBu), желтый цвет индикатора "0" показывает нормальный уровень сигнала, и крас-
ный цвет индикатора "PEAK" предупреждает о возможности перегрузки (за 5 дБ до перегрузки).
Линия
Линия
Микрофон
Вид сзади
Посыл
Возврат
Земля
Возврат
Посыл
3-PIN XLR "ПАПА"
