GL2200
Руководство пользователя
16
Выходы групп
Группы
Уровень выхода групп управляется с помощью 100-миллиметро-
вых фейдеров, которые позволяют поднять уровень сигнала на
+10дБ относительно нормального "0" уровня.
Кнопка "MUTE" заглушает сигнал группы, независимо от положе-
ния фейдера. Заглушенные каналы отображаются красным инди-
катором.
Кнопка "AFL" (прослушивание после фейдера) направляет сигнал
в наушники для мониторинга, при этом уровень сигнала отобра-
жается на шкале индикации уровня общего сигнала. Сигнал "до
фейдера" берется до кнопки "MUTE", что позволяет контролиро-
вать сигнал даже когда группа заглушена.
Каждая группа имеет четырехсегментную шкалу, которая показы-
вает уровень сигнала и предупреждает о возможности перегрузки
(за 5 дБ до перегрузки). Когда группа заглушена, индикация не
работает.
Организация подгрупп
Иногда требуется одновременно управлять сигналами более чем од-
ного канала, например в случае с барабанной установкой или груп-
пой бэк-вокалистов.
Используйте кнопки маршрутизации и регуляторы панорамы, чтобы
направить соответствующие каналы на группы, вместо общего микса.
Регулятор "PAN" задает положение сигнала в стереобазе и направ-
ляет микс группы на левый и правый канал мастер-выхода, когда на-
жата кнопка "L-R".
В данном случае один фейдер группы управляет сигналами несколь-
ких каналов. Возможно задать "моно" или "стерео" режим работы
подгруппы, используя регуляторы "PAN" соответствующего канала и
группы.
PEAK
0
SIG
+ 6
PEAK
0
SIG
+ 6
AUX1
AUX2
1
2
PAN
L-R
2
1
C
C
MUTE
MUTE
AFL
AFL
GRP/AUX 1-2
REVERSE
PAN
L-R
L
R
L
R
OO
20
30
10
5
0
5
10
OO
20
30
10
5
0
5
10
AFL
GROUP MIX
SL
AUX MIX
SL
GROUP4
AUX4
PAN
L-R
(R CCT ONLY)
R POST
TO MONITOR
(GROUP CCTS ONLY)
SUBGROUPING
GROUP/RIGHT
AFL
-2dBu
INSERT
MUTE
--
FADER
AUX
-
PEAK
BAL
+
SIG
+ 6dB
0dB
GROUP2
+ 4dBu
2 = +
AUX
AUX
BAL OUT OPTION
+
BAL
OUT
GRP
AUX2
RIGHT
AUX
GRP
GRP
AUX6
GROUP MIX
SL
AUX MIX
SL
GROUP3
AUX3
+ 6dB
(GROUP CCTS ONLY)
AUX1-2, AUX3-4, AUX5-6
GROUP1-2, GROUP3-4, L-R
SUBGROUPING
GROUP/AUX REVERSE
SAME FOR
INSERT
-2dBu
MUTE
-
PAN
FADER
(L CCT ONLY)
TO MONITOR
L POST
REV
1-2
+
L-R
SIG
0dB
BAL
2 = +
+ 4dBu
GROUP1
AUX
AUX
AFL
GROUP/LEFT
AUX
AFL
-
BAL OUT OPTION
PEAK
BAL
+
OUT
GRP
AUX1
REV
REV
3-4
L-R
5-6
LEFT
AUX
GRP
GRP
AUX5
G
R
P
1
-4
A
U
X
1
-6
P
/A
F
L
R
IG
H
T
LE
F
T

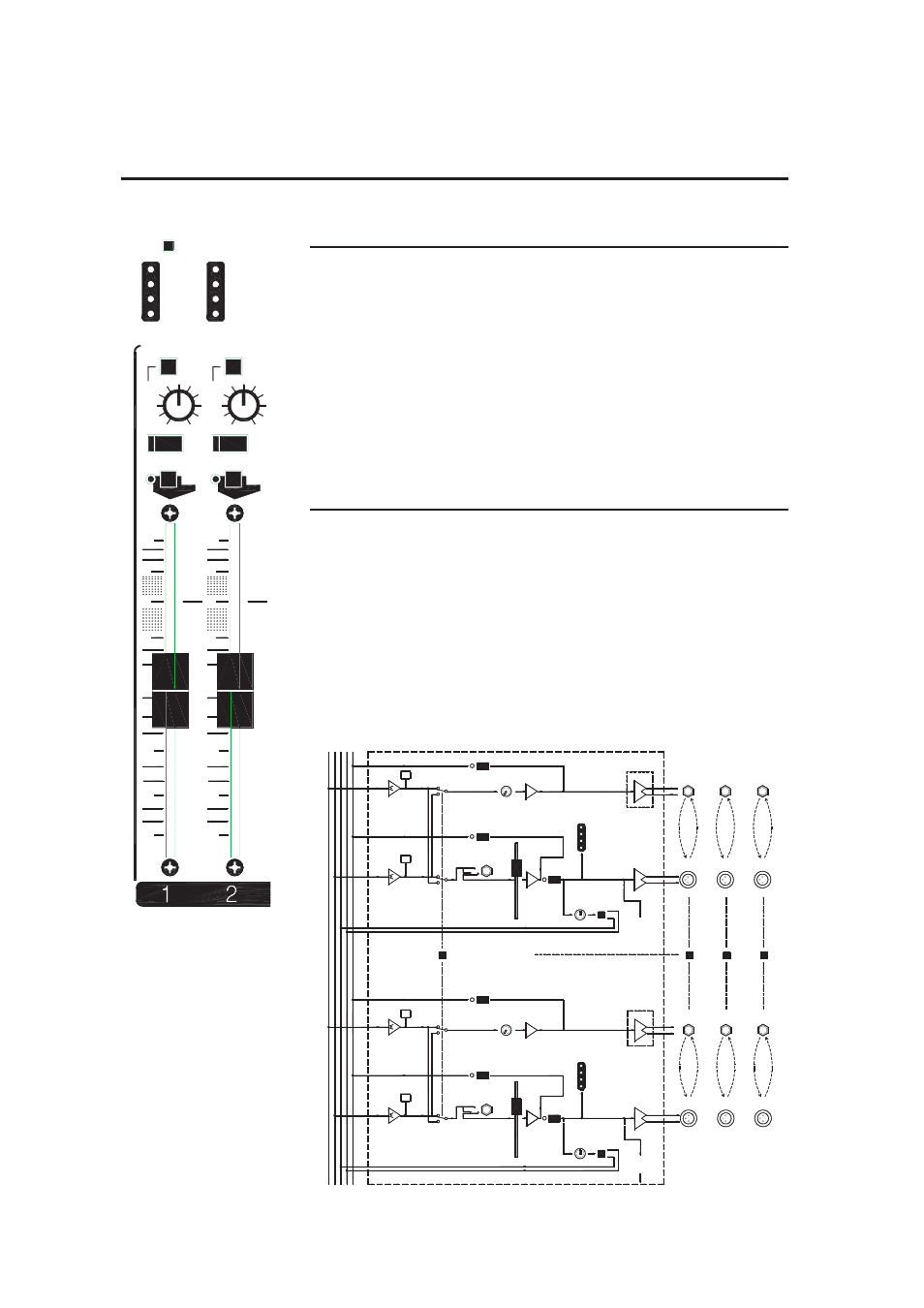

Схема маршрутизации сигналов
групп и посылов.
