GL2200
Руководство пользователя
17
Переключение режимов
GL2200 имеет набор переключателей "GROUP/AUX REVERSE (REV)", назначение которых заклю-
чается в попарном переводе сигналов с групп на соответствующие выходы посылов. Эти переклю-
чатели расположены в углублении, чтобы избежать случайного нажатия. Для нажатия используй-
те, например, стержень ручки или другой тонкий предмет.
Данная функция позволяет вам установить режим работы пульта - основной, мониторный или
сдвоенный режим.
Когда кнопки выключены, группы работают в обычном режиме, организация каналов в группы осу-
ществляется с помощью соответствующих переключателей. Когда кнопки "REVERSE" нажаты, ши-
ны групп соединяются с шинами посылов (посыл 1 с группой 1 и т.д.). Посылы Aux 5 и 6 соединя-
ются с мастер-шиной L-R. Такая конфигурация позволяет вам управлять уровнем микса с по-
мощью фейдеров на шесть мониторов. Выходы выполнены на балансных XLR-разъемах. Прибо-
ры обработки (эквалайзеры, компрессоры, лимитеры и т.д.) могут быть включены в цепь сигнала,
используя соответствующие разрывы групп и мастер-секции.
Шины групп и "L-R" теперь управляются с помощью регуляторов посыла и могут быть использо-
ваны для посыла на дополнительные мониторы или приборы обработки сигнала.
Рекомендуется изучить принципиальную схему GL2200, чтобы понять возможности маршрутиза-
ции.

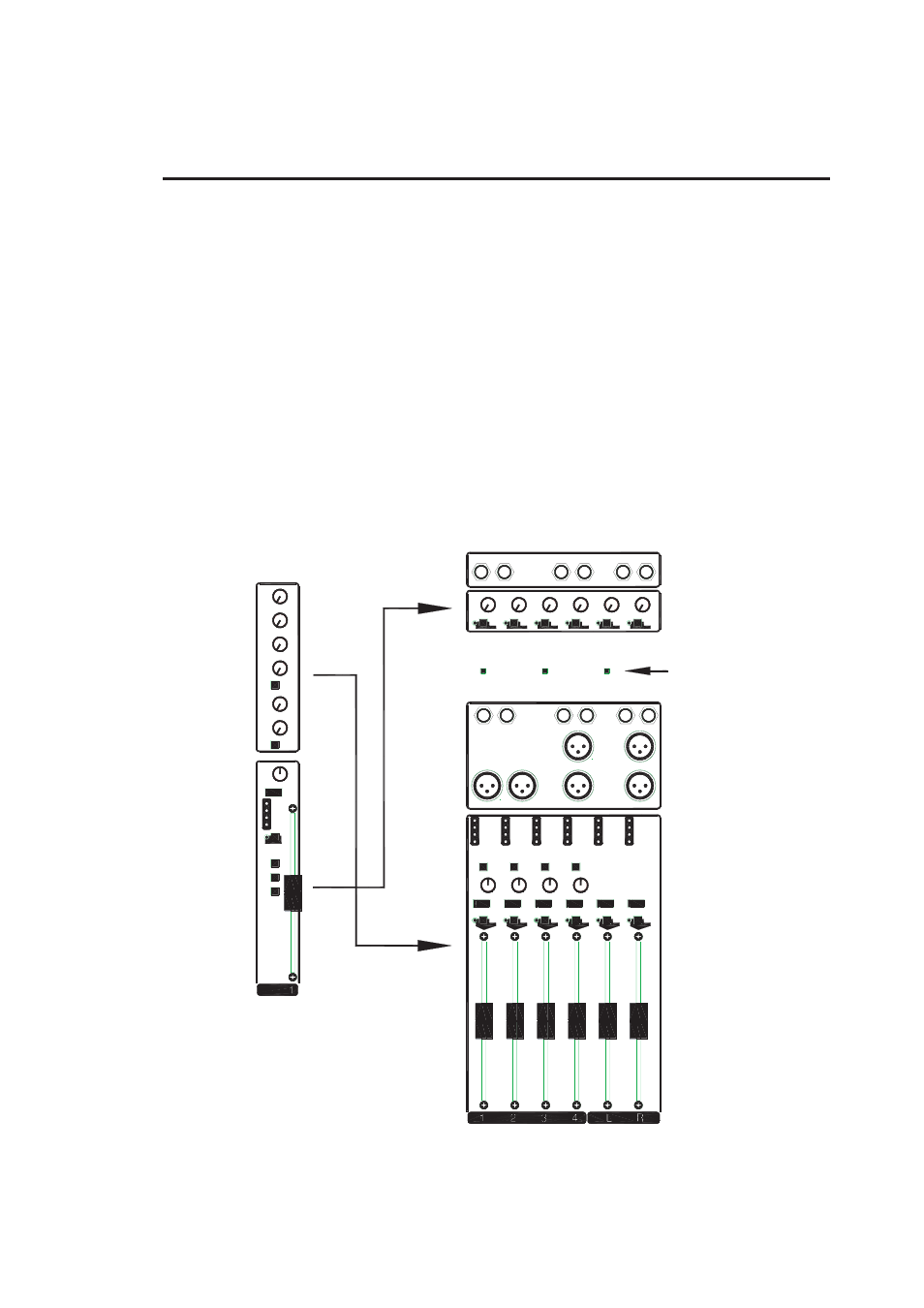

Схема переключения режима
Нажмите кнопки
Мастер-выходы
Группы
Посылы
AUX
Маршрутизация
канала
Выходы посылов
Выходы групп
Разрывы
1
2
3
4
5
6
L-R
1-2
3-4
1
2
3
4
5
6
6
5
4
3
2
1
1
2
3
4
L
R
1-2
3-4
PAN
1
2
3
4
L
R
1
2
3
4
5
6
GRP/AUX REVERSE
Входной
канал
5-6 / L-R
