Два параметрических регулятора средних частот MF1 и MF2 служат для нас-
тройки широкого частотного диапазона на тех частотах, где это необходимо;
например, чтобы добиться лучшего звучания микрофона или избавиться от
обратной связи. СЧ эквалайзеры имеют добротность в 1,6 и могут усилить или
ослабить заданную частоту на +/- 15дБ.
Нажмите кнопку "EQ IN", чтобы включить эквалайзер в цепь сигнала.
Шесть регуляторов "AUX" предназначены для посылов сигнала на мониторы
и эффекты. AUX 1-4 и AUX 5-6 могут быть установлены в режимы до или пос-
ле фейдера, нажатием кнопки "PRE".
Посылы на мониторы для исполнителей обычно устанавливаются в режим "до
фейдера", хотя для некоторых источников, таких как радиомикрофоны часто уста-
навливается режим "после фейдера", чтобы избежать нежелательных эффектов.
Посылы на эффекты для внешних приборов обработки обычно устанавливают-
сы в режим "после фейдера", так чтобы величина обработанного сигнала всег-
да зависела от положения фейдера (уровень прямого сигнала).
Отрегулируйте необходимый уровень эффекта для каждого канала, используя
соответствующий регулятор "AUX".
Обработанный сигнал возвращается обратно в микс через другой канал, обычно
стерео, описанный далее в этом руководстве.
Посылы "после фейдера" и "до фейдера" следуют после эквалайзера и кнопки
"mute" в цепи прохождения сигнала. Однако можно изменить точку в цепи, отку-
да сигнал пойдет на посыл в режиме "до фейдера". Подробнее это описано в
главе "Возможности внутренней коммутации" данного руководства.
Замечание: Посылы 1-6 направляют сигнал на XLR-выходы в качестве
"разрыва", когда в мастер-секции нажаты кнопки "GRP/AUX REVERSE".
Регулятор "PAN" позволяет задать положение канала в стереобазе или между
левым/правым каналом и группами, когда нажаты соответсвующие кнопки. Регу-
лятор в центральном положении не оказывает влияния на положение канала.
Кнопка "MUTE" заглушает канал, независимо от положения фейдера. Заглушен-
ные каналы отображаются красным индикатором. Шкала канала продолжает по-
казывать уровень сигнала "до фейдера".
Четырехсегментная шкала канала непрерывно показывает уровень сигнала. Зе-
леный цвет индикатора "SIG" показывает наличие сигнала (-20dBu), желтый цвет
индикатора "0" и "+6" показывает нормальный уровень сигнала, и красный цвет
индикатора "PEAK" предупреждает о возможности перегрузки (за 5 дБ до пере-
грузки). Установите уровень сигнала между "0" и "+6" на шкале. Уменьшите уро-
вень сигнала, если мигает красный индикатор.
Нажатие кнопки "PFL" позволяет вам прослушать сигнал канала в режиме "до
фейдера" в наушниках, не влияя на уровень основных выходов пульта. В этом
случае уровень сигнала будет показан на шкале "L-R". Так что, уровень любого
канала можно правильно отстроить и проверить в любое время.
Переключатели L-R, 1-2, 3-4 используются для направления сигнала на общий
микс (L-R) и группы 1-2, 3-4. Используйте регулятор панорамы для направления
сигнала на отдельные группы, т.е. в левом положении сигнал направляется на
L, 1, 3, в правом на R, 2, 4. В этом случае подгруппы могут быть переключены в
моно или стерео режим для посыла в основной микс (L-R).
100-миллиметровые фейдеры позволяют поднять уровень сигнала на +10дБ от-
носительно нормального "0" уровня. Уровни всех посылов "после фейдера" зави-
сят от положения фейдеров.

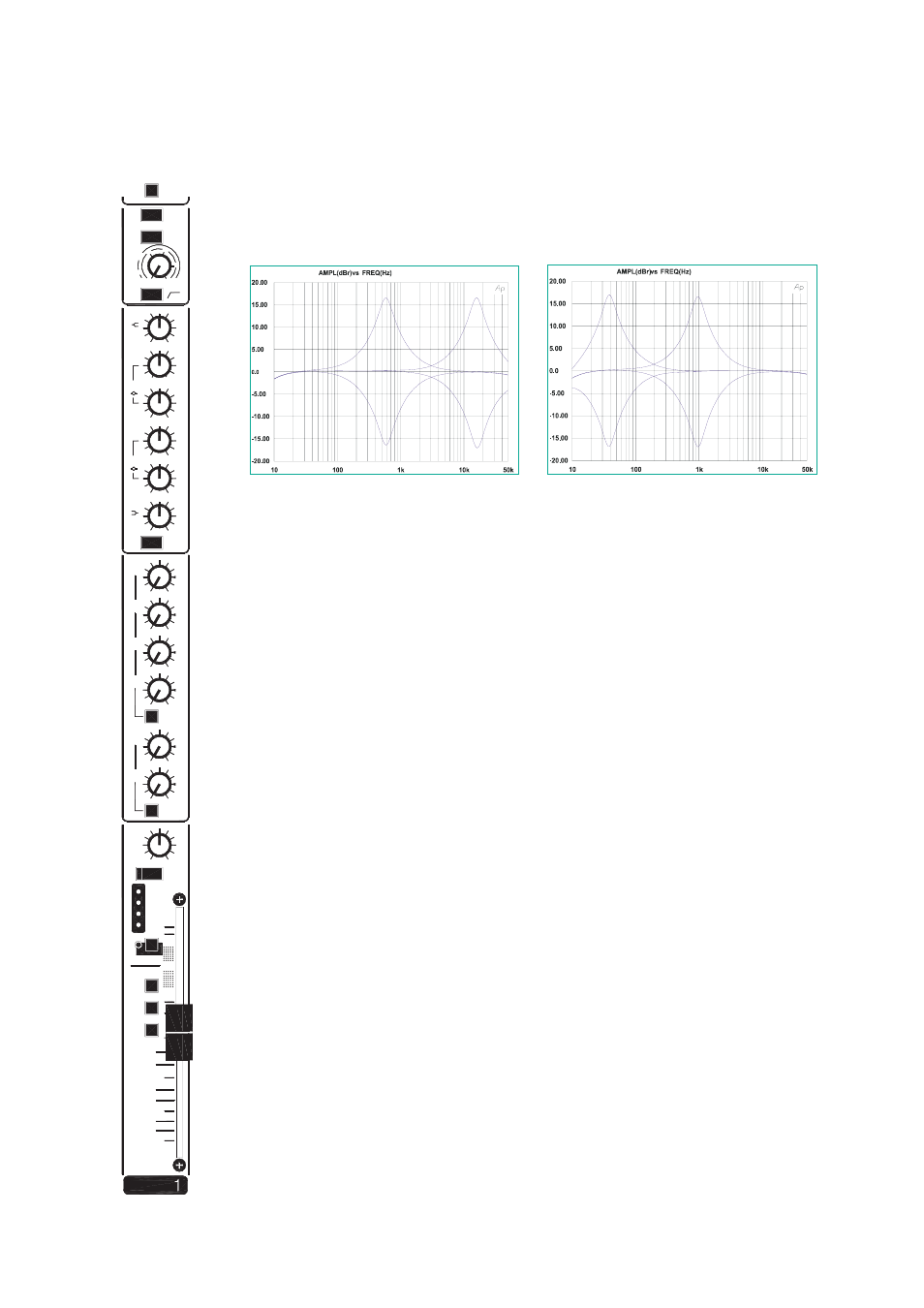

СЧ эквалайзер MF1 СЧ эквалайзер MF2
