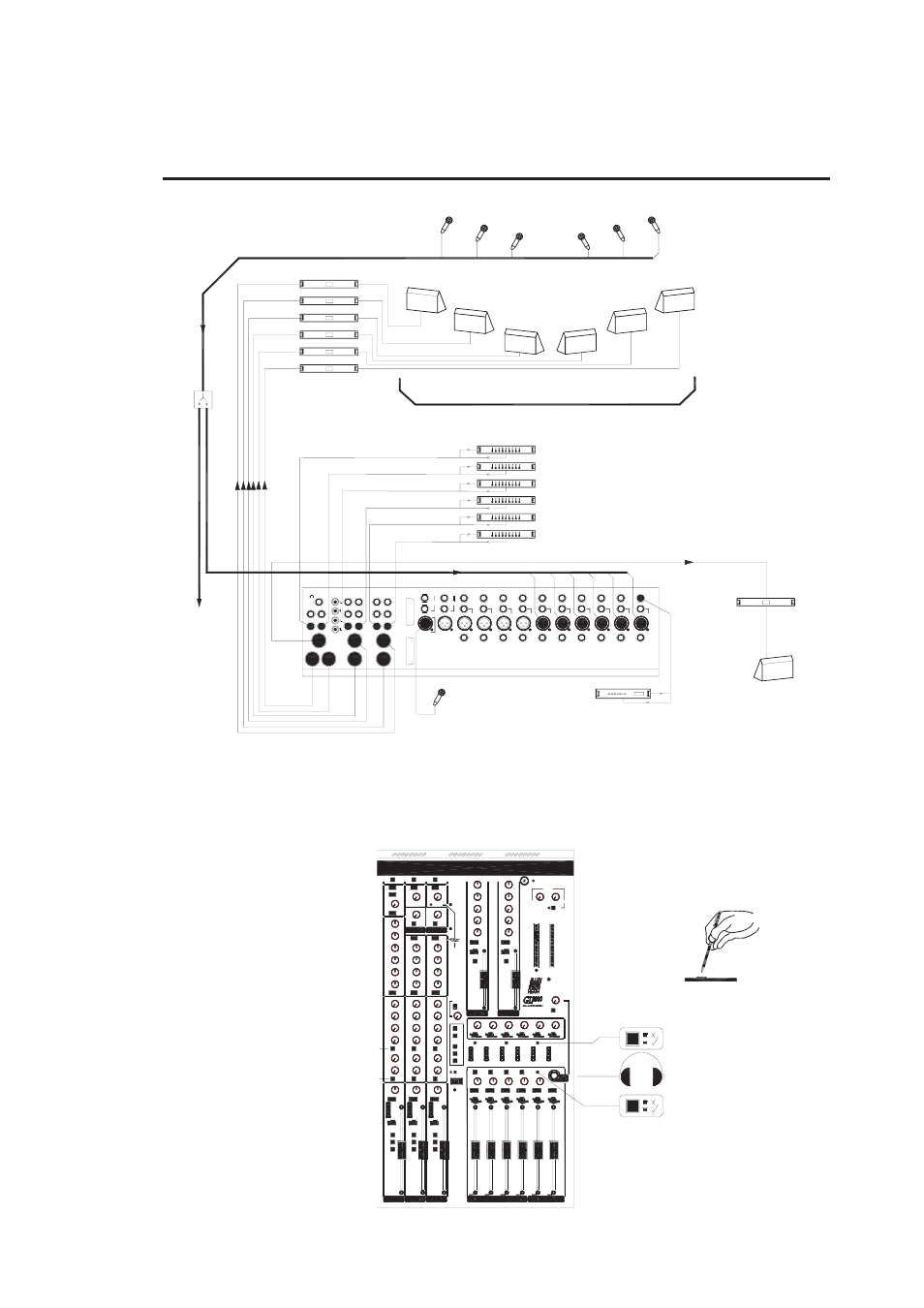

Мониторный пульт
Данный пример показывает нап-
равление шести посылов через
выходы групп и мастер-выходы
на сценические мониторы, обес-
печивая для каждого независи-
мый микс с индикацией уровня,
кнопками "MUTE", разрывами и
XLR-выходами.
Кнопки "AUX/GROUP" перенап-
равляют микс от групп и L-R
на выходы на "джеках" для до-
полнительного мониторинга, по-
сыла на эффекты или создания
независимого субмикса. Напри-
мер, выходы на джеках AUX 5
и 6 могут обеспечивать отдель-
ный выход стереомикса с кана-
ла L-R и четыре дополнитель-
ных входа стерео возвратов.
Используйте группы для добав-
ления таких эффектов, как ди-
лей, реверберация и эхо на
сценические мониторы.
Графические эквалайзеры
Графические эквалайзеры, подключенные к разрывам
пульта, оказывают неоценимую помощь в снижении об-
ратной связи на сцене и увеличении разборчивости зву-
чания мониторов. Использование функции "AFL" позво-
ляет мониторному звукорежиссеру проверить работу
эквалайзеров в мониторах. Звукорежиссеру для контро-
ля лучше всего использовать тот же тип мониторов, что
установлены на сцене.
Данные переключатели располо-
жены в углублении, чтобы избе-
жать случайного нажатия. Для
нажатия используйте, например,
стержень ручки или другой тон-
кий предмет.
Нажмите кнопку "AUX REVERSE",
чтобы направить микс через вы-
ходы групп и мастер-выходы на
сценические мониторы, при этом
уровень можно контролировать с
помощью соответствующих фейде-
ров.
Нажмите кнопку "LR SUM MONO",
чтобы послать сигнал, идущий
после PFL/AFL, на сценический
монитор звукорежиссера.
Сценический монитор для
контроля
Чтобы прослушать мониторный
микс нажмите соответсвующие
кнопки "AFL" на каналах групп и
мастер-канале. Выходы на мони-
торы расположены в цепи сигна-
ла после разрыва, графического
эквалайзера и после фейдера
для более точного контроля.
Нажатие любой кнопки "PFL" или
"AFL" позволяет настроить канал
и проверить сигнал.
Двусторонняя связь
Нажатие кнопок "GRP 1-4 / L-R" в
секции "OSC/NOISE", позволяет
звукорежиссеру переговариваться
с исполнителями на сцене через
мониторы, используя двустороннюю
связь.
