GL2200

Руководство пользователя

8

Подключение кабелей

GL2200 использует профессиональные разъемы 3-х штырьковый XLR, 1/4" TRS джек и RCA.
По возможности используйте балансные соединения, чтобы избежать шума и наводок,
особенно при подключении длинных кабелей. Избегайте прокладки аудиокабелей рядом с
силовыми, компьютерными или световыми кабелями, а также рядом с диммерами или
блоками питания и проч. Использование источников с низким сопротивлением, таких как
высококачественные микрофоны с сопротивлением 200 Ом и менее, уменьшает влияние
наводок. Потратив некоторое время на проверку корректности соединения кабелей, можно
избежать множества проблем. Избегайте перемены полярности на балансных соединениях,
так как это может вызвать пропадание сигнала. Такая ситуация является довольно
распространенной при подключении нескольких микрофонов. Применяйте профессиональные
кабели и аккуратно спаянные разъемы. Ниже представлены назначения контактов:

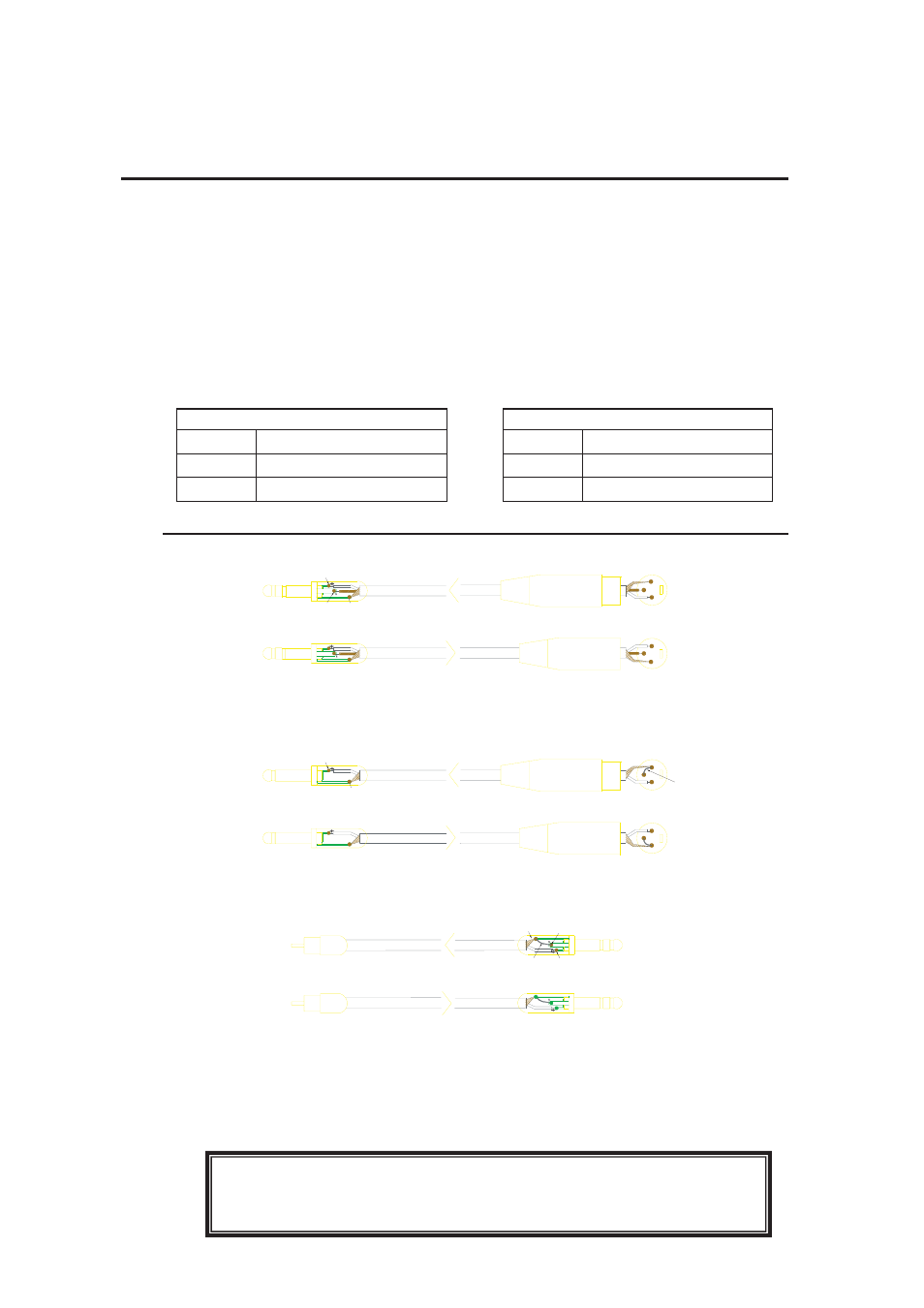

Распайка кабеля

Чтобы подключить небалансный источник к балансному входу пульта, соедините "холодный"
контакт с контактом "0В земля" на консоли. Чтобы подключить балансный выход пульта к
небалансному входу другого устройства, соедините "холодный" контакт с контактом "0В земля"
на консоли.

ј" Стерео-джек

R

in

g

T

ip

S

le

ev

e

Вход

3-PIN XLR "МАМА"

3-PIN XLR "ПАПА"

Выход

1

3

3

2

2

1

1

3

2

2

3

1

3-PIN XLR "ПАПА"

Вход

3-PIN XLR "МАМА"

Выход

T

ip

S

le

ev

e

ј " Моно-джек

Перемычка

T

ip

R

in

g

S

le

ev

e

Выход

Вход

Одножильный кабель

Одножильный кабель

Двужильный кабель

ј" Стерео-джек

RCA

Разъемы
пульта

Балансный

Небалансный

Небалансный

Tip

Ring

Sleeve

Tip

Sleeve

Ring

Sleeve

Tip

Перемычка

ј” TRS джек

Tip

+/"горячий"/сигнал/левый/посыл

Ring

-/"холодный"/0В/правый/возврат

Sleeve 0В

земля

XLR

1

0В земля

2

+ / "горячий" / сигнал

3

- / "холодный"

Отключите фантомное питание +48В на том канале, где подключены

устройства, не требующие этого питания (динамические микрофоны,

линейные или небалансные источники).

Разъемы
пульта

Разъемы
пульта
