GL2200
Руководство пользователя 19
Тестовые сигналы и двусторонняя связь
GL2200 имеет генератор тестового сигнала двух типов:
Сигнал 1кГц
Синусоидальный сигнал 1кГц необходим для настройки входных уровней на внешних устройствах,
таких как записывающее оборудование, процессоры эффектов и т.д.
Розовый шум
Сигнал "розового шума" может быть использован для проверки фазировки и частотного диапазо-
на громкоговорителей или для анализа акустики помещения. Розовый шум имеет равномерное
звуковое давление по всему частотному диапазону. Он имеет более мягкий, сбалансированный
звук для человеческого уха по сравнению с белым шумом, который звучит слишком "ярко и шипя-
ще" из-за подъема на высоких частотах.
Генератор тестового сигнала
Кнопка "1kHz/Pink Noise" выбирает тип тестового сигнала.
Регулятор уровня работает в пределах от –20dBu до +20dBu.
В случае, когда нажата кнопка "TALK" уровень генератора понижается на 12дБ.
Кнопки "L-R", "GRP 1-4", "AUX 1-2", "AUX 3-4", "AUX 5-6" направляют тестовый сиг-
нал и сигнал двусторонней связи на соответствующую шину.
Кнопка "ON" включает или отключает генератор. При этом индикатор отображает
соответствующий статус. Кнопка находится под защитной панелькой для избежа-
ния случайного нажатия во время концертов.
Внимание! Генератор тестового сигнала является мощным инструментом
для проверки и настройки аудиосистем. В тоже время, звукорежиссер дол-
жен убедиться в том, что кнопка "ON" не нажата во время концерта, чтобы
избежать возможности повреждения громкоговорителей случайным нап-
равлением тестового сигнала на выходы.
Двусторонняя связь
Вход двусторонней связи соединен с микрофонным входом второго стереокана-
ла. При нажатии кнопки "LINE", сигнал направляется в секцию генератора, и дву-
сторонняя связь работает при нажатии кнопки "TALK". Вы можете посылать сиг-
нал с микрофона на нужные выходы, нажимая соответствующие кнопки маршру-
тизации.
Используйте регулятор "MIC GAIN" на стереоканале для регулировки уровня дву-
сторонней связи.
Имеется фантомное питание +48В для микрофонов, которым это необходимо.
Возможность двусторонней связи важна при использовании пульта для сцени-
ческого мониторинга и при переговоре с исполнителями.
Линейный вход на "джеке" второго стереоканала может использоваться, даже
когда микрофонный вход используется для двусторонней связи.
1kHz OSC
PINK NOISE
L-R
GRP
1-4
AUX
1-2
AUX
3-4
AUX
5-6
OSC/NOISE
ON
TALK
2
1
0
4
3
8
10
9
6
5
7
L-R
TALK
AUX5-6
AUX3-4
AUX1-2
GRP1-4
+
PRESS
TO
G
R
P
1
-4
A
U
X
1
-6
R
IG
H
T
P
/A
F
L
LE
F
T
TALKBACK SIGNAL
FROM STEREO INPUT
DIM
LEVEL
SELECT
PINK
NOISE
GEN
OSCILLATOR
1KHz
/TALKBACK
OSC/PINK NOISE
ON

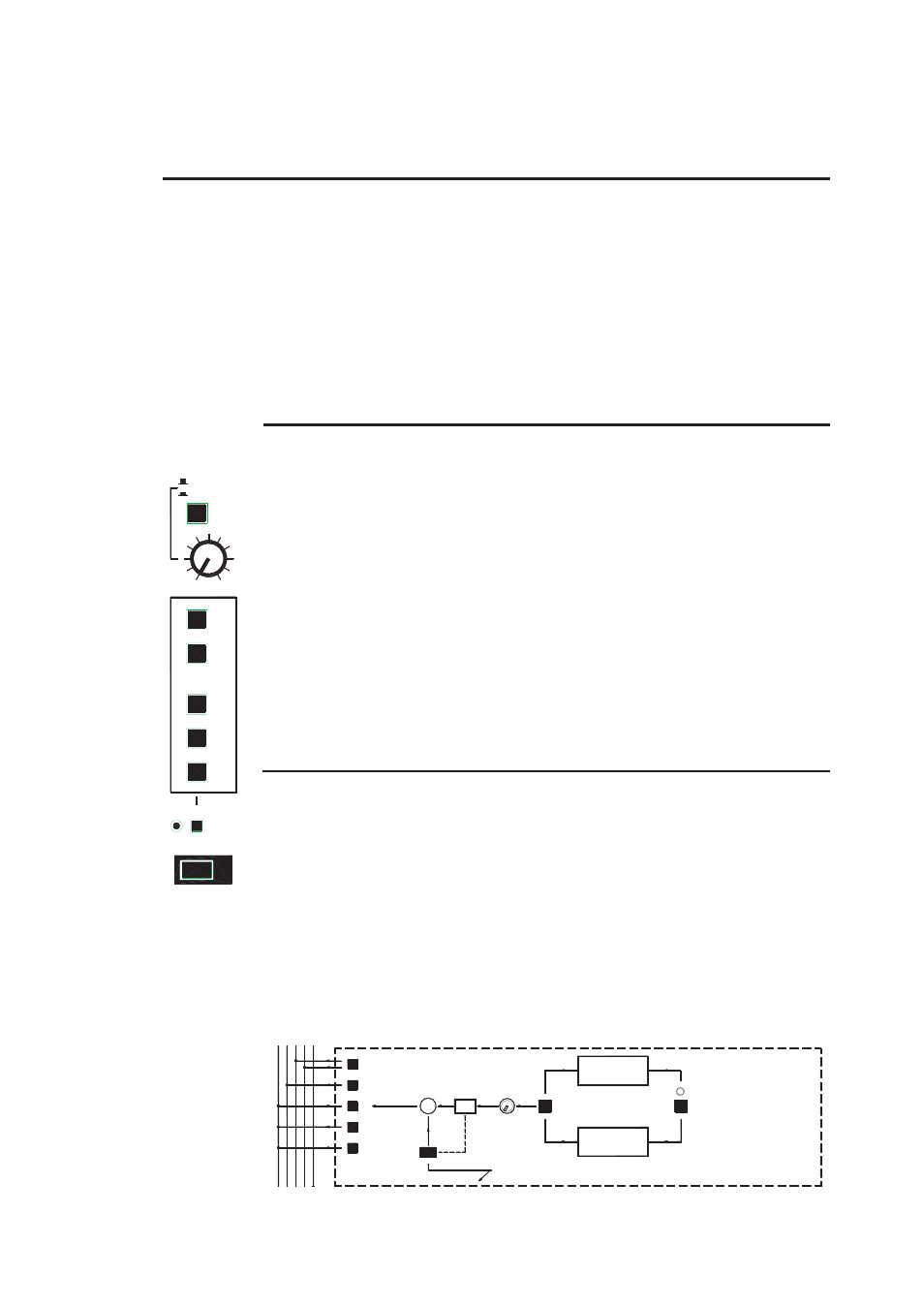

Схема секции генератора и двусторонней связи.
