Основной пульт (FOH)
Посылы
Выберите AUX 1-4 для посыла
сигналов на четыре внешних при-
бора обработки. Используйте сте-
рео возвраты и стереовходы для
для добавления обработанного сиг-
нала в основной и моно микс.
Выберите AUX 5-6 для посыла сиг-
нала до фейдера на сценические
мониторы.
Мастер-выходы
Данные переключатели
расположены в углубле-
нии, чтобы избежать слу-
чайного нажатия. Для на-
жатия используйте, на-
пример, стержень ручки
или другой тонкий пред-
мет.
Отожмите переключатели
"AUX REVERSE" для обыч-
ного режима работы выхо-
дов/групп.
Отожмите переключатель
"LR SUM MONO" для пода-
чи суммированного стерео-
мастера на моновыход.
2-х дорожечная запись и воспроизведение
Используйте двухдорожечные входы/выходы
пульта для возврата/посыла сигнала с CD
плеера и на кассетный или DAT-рекордер.
Подключите CD плеер к двухдорожечному вхо-
ду "возврата" пульта для воспроизведения
музыки во время антрактов. Такое подключе-
ние не влияет на процесс записи.
Многодорожечная запись
Соедините входы многодорожечного рекордера
с прямыми выходами каналов для записи каж-
дого канала на отдельную дорожку и дальней-
шего сведения.
Разрывы
Разрывы каналов и выходов
могут быть использованы для
коммутации с внешними при-
борами обработки сигнала, та-
кими как компрессоры, лими-
теры и графические эквалай-
зеры.

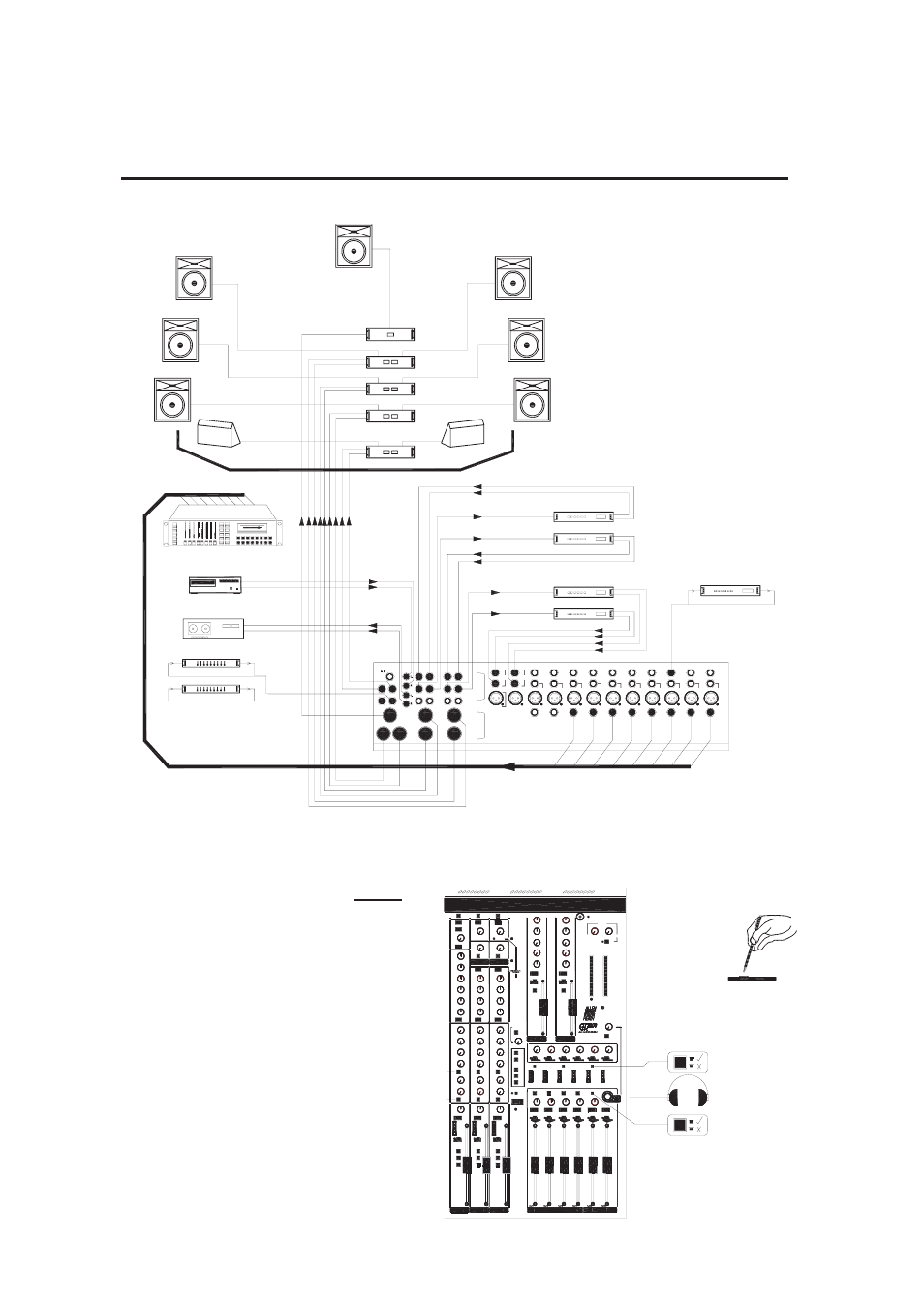

Этот пример показывает комму-
тацию выходов с четырех групп,
основного (L-R) и моно выходов
с системой из семи усилителей.
Группы обеспечивают независи-
мый контроль над дополнитель-
ной левой и правой системой
громкоговорителей или могут
быть использованы в качестве
"прострелов" или добавления
сигналов в основной (L-R) микс.
