Стереоканал

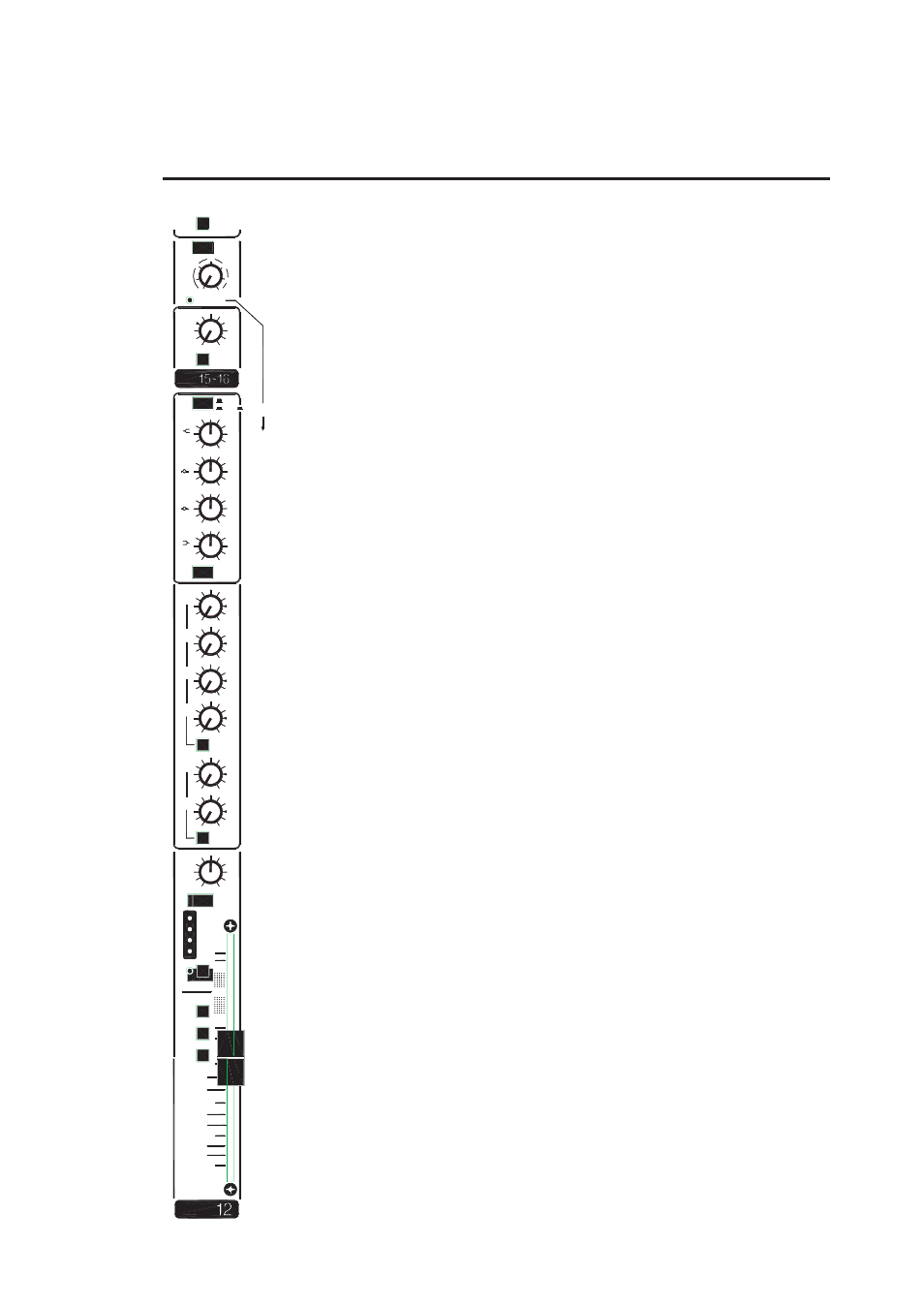

Пульт имеет два входных стереоканала. На каждом из них имеется четырех-
полосный эквалайзер, шесть посылов и кнопки назначения на группы. Исполь-
зуйте данный канал для подключения источников стереосигнала, таких как
синтезаторы и двухдорожечные проигрыватели или для возврата обработан-
ного сигнала с эффект-процессоров в основной микс и на мониторы. В случае
необходимости использования дополнительных микрофонов вы можете под-
ключить их к микрофонному входу. Сигнал со стереовхода может быть напра-
влен в микс даже несмотря на то, что к микрофонному входу подключен еще
один источник сигнала.
Стереовход представлен на отдельных TRS-джеках. Источники моносигнала
подключаются только к разъему "L/MONO". Микрофоны подключаются к
XLR-входу.
Кнопка "48V" включает подачу фантомного питания +48В на XLR-вход для ми-
крофонов, которые в этом нуждаются.

Важное замечание: Выключайте подачу фантомного питания, когда к XLR-

входу подключены нетребующие этого источники сигнала.
Кнопка переворачивает фазу сигнала для устранения проблем, часто встре-
чающихся при неправильной установке микрофонов или распайке кабелей
(вместо контакта 2, контакт 3 - "горячий"). Это также может быть полезно для
уменьшения акустической обратной связи между близко расположенными
громкоговорителями и микрофонами при сведении во время концерта.
Регуляторы "GAIN MIC" и "GAIN LINE" позволяют вам независимо управлять
уровнем микрофонного и линейного входов соответственно.
Кнопка "LINE TO L-R" направляет источник стереосигнала непосредственно в
основной микс (L-R). В этом случае также сигналы с микрофонного и линей-
ного входов можно использовать одновременно. Микрофон может быть напра-
влен через стереоканал в то время как, линейный вход становится независи-
мым источником или возвратом в стереомикс.
Кнопка "MIC/LINE" выбирает какой источник сигнала направляется в канал, мик-
рофонный XLR-вход или линейный стереовход. В режиме "LINE" микрофон, под-
ключенный к микрофонному входу, можно использовать для двусторонней связи.
В этом случае индикатор загорается зеленым цветом. К этому каналу можно
подключить источник стереосигнала в обычном режиме и использовать микро-
фон независимо для двусторонней связи.
Четырехполосный эквалайзер позволяет вам настроить тембральную окраску
звука. Регуляторы высоких (HF) и низких (LF) частот имеют полочную характе-
ристику, это означает, что они влияют на все частоты выше или ниже точки
излома. Два регулятора средних частот MF1 и MF2 позволяют оптимально на-
строить частоты в районе 2,5 кГц и 250 Гц соответственно. Регуляторы в цен-
тральном положении не влияют на частотную характеристику сигнала.
Шесть регуляторов "AUX" предназначены для посылов сигнала на мониторы
и эффекты. AUX 1-4 и AUX 5-6 могут быть установлены в режимы до или пос-
ле фейдера, нажатием кнопки "PRE". Сигналы правого и левого каналов сумми-
руются и направляются на посылы как моносигнал.
Посылы на мониторы для исполнителей обычно устанавливаются в режим "до
фейдера", хотя для некоторых источников, таких как радиомикрофоны часто уста-
навливается режим "после фейдера", чтобы избежать нежелательных эффектов.
Посылы на эффекты для внешних приборов обработки обычно устанавливают-
сы в режим "после фейдера", так чтобы величина обработанного сигнала всег-
да зависела от положения фейдера (уровень прямого сигнала).
Отрегулируйте необходимый уровень эффекта для каждого канала, используя
соответствующий регулятор "AUX".
Обработанный сигнал возвращается обратно в микс через другой канал, обычно
стерео.
Посылы "после фейдера" и "до фейдера" следуют после эквалайзера и кнопки
"mute" в цепи прохождения сигнала. Однако можно изменить точку в цепи, отку-
да сигнал пойдет на посыл в режиме "до фейдера". Подробнее это описано в
главе "Возможности внутренней коммутации" данного руководства.

Замечание: Посылы 1-6 направляют сигнал на XLR-выходы в качестве

"разрыва", когда в мастер-секции нажаты кнопки "GRP/AUX REVERSE".
