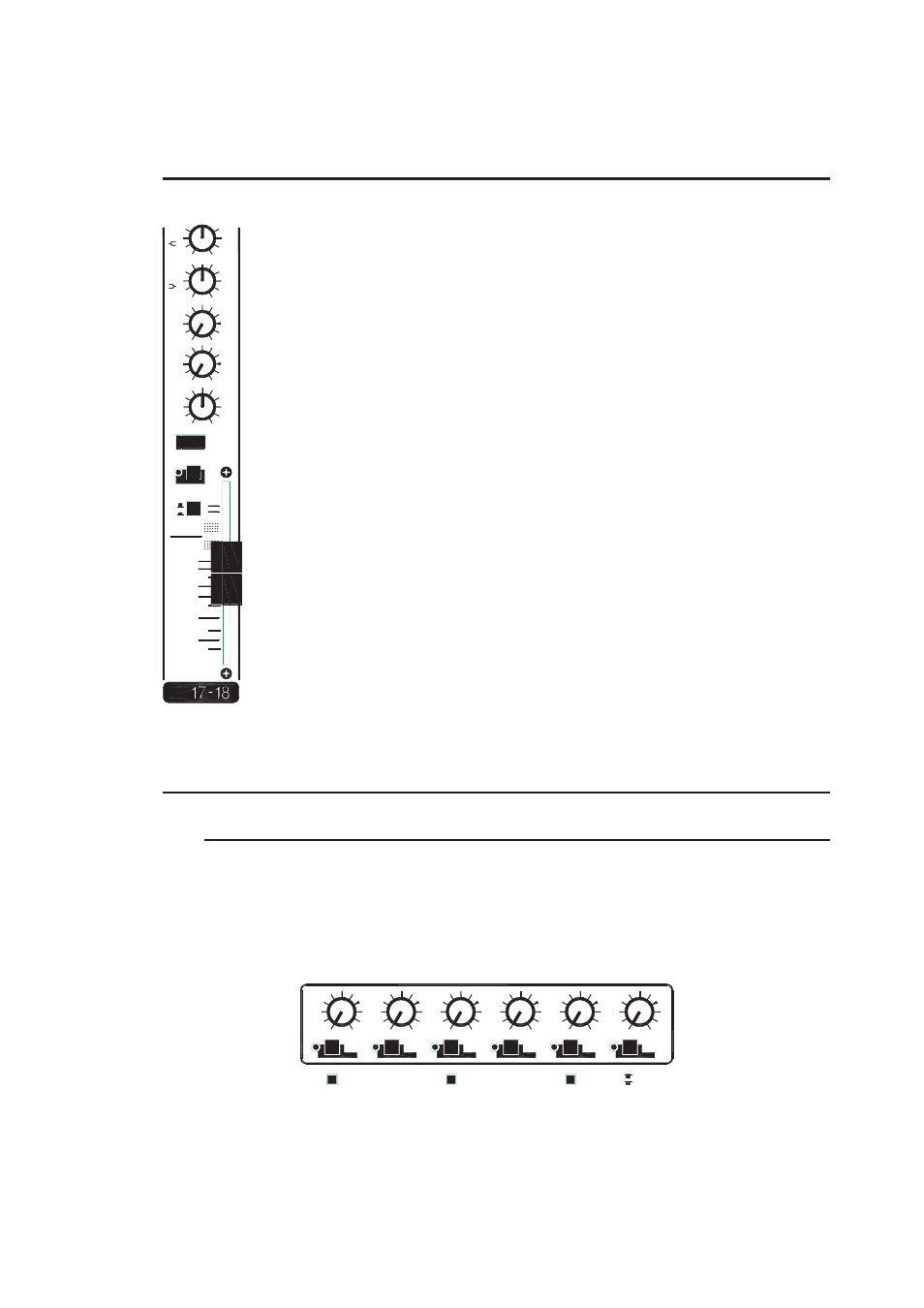

Стерео возвраты
Два стереовхода возвратов имеют двухполосный эквалайзер, регуляторы направ-
ления сигнала на посылы AUX 1 и 2, в основной микс (L-R) или на группы 1-2/3-4.
Обычно эти стереовходы используются для возврата обработанного сигнала от
эффект-процессоров в микс. Также они могут использоваться для подключения
дополнительных источников линейного сигнала.
Двухполосный эквалайзер имеет регуляторы высоких (HF) и низких (LF) частот,
которые обеспечивают подъем или ослабление частот в районе 12кГц и 80Гц в
диапазоне 15дБ соответственно. Они часто используются для подавления неже-
лательного высоко или низкочастотного шума от устройств обработки.
Два регулятора "AUX 1" и "AUX 2" направляют суммированный стереосигнал в
режиме "до фейдера" и после кнопки "mute" на посылы 1 и 2. Это идеально под-
ходит для возвращения обработанного сигнала на мониторы, что экономит ис-
пользование дополнительных входных каналов.
Регулятор "BAL" управляет балансом между левым и правым каналами сигнала
или может использоваться в качестве регулятора панорамы для направления сиг-
нала только на один канал в крайнем положении.
Кнопка "MUTE" заглушает канал, независимо от положения фейдера. Заглушен-
ные "возвраты" отображаются красным индикатором. Также заглушаются посылы
в режиме "до фейдера".
Нажатие кнопки "PFL" позволяет вам прослушать сигнал канала в режиме "до
фейдера" в наушниках, не влияя на уровень основных выходов пульта. В этом
случае уровень сигнала будет показан на шкале "L-R". Так что, уровень любого
канала можно правильно отстроить и проверить в любое время.
Кнопка "L-R/1-2 (3-4)" в нажатом положении направляет сигнал на соответсвующую
пару подгрупп (1-2 или 3-4), в отжатом в основной микс (L-R).
60-ти миллиметровый фейдер обеспечивает точное управление уровнем сигнала.
Выходы на посылы
Регуляторы уровней посылов
Каждый выход посыла имеет регулятор уровня сигнала, направляемого на внешние
приборы обработки или мониторы, который не влияет на баланс общего микса. Ре-
гулятор увеличивает номинальный уровень сигнала до +10дБ. Выходы посылов вы-
полнены на 1/4” TRS балансных джеках.
Кнопка "AFL" (прослушивание после фейдера) направляет смикшированный сигнал
в наушники для мониторинга, при этом уровень сигнала отображается на шкале ин-
дикации уровня общего сигнала.
В случае переключения режима "посыл/группы" регулятор уровня посыла соединяется с
соответствующими шинами групп (группа 1 с посылом 1 и т.д.). Подробная информация
о переключении режимов находится на стр.17.
