Если ваша духовка поставляется с проводом электропитания
(Н05 V У-Р 36 2,5 мм^) без вилки, подсоедините вилку
следующим образом:
Коричневый провод — I (фаза);
Синий провод — М (ноль);
Зеленый/Желтый провод — Е (земля)
^ Если ваша духовка поставляется без провода
электропитания, то подберите провод, руководствуясь
таблицей 1. При подсоединении проводок духовке
пользуйтесь таблицей 2.
В целях безопасности электрический провод должен
быть не более 2 м длиной.

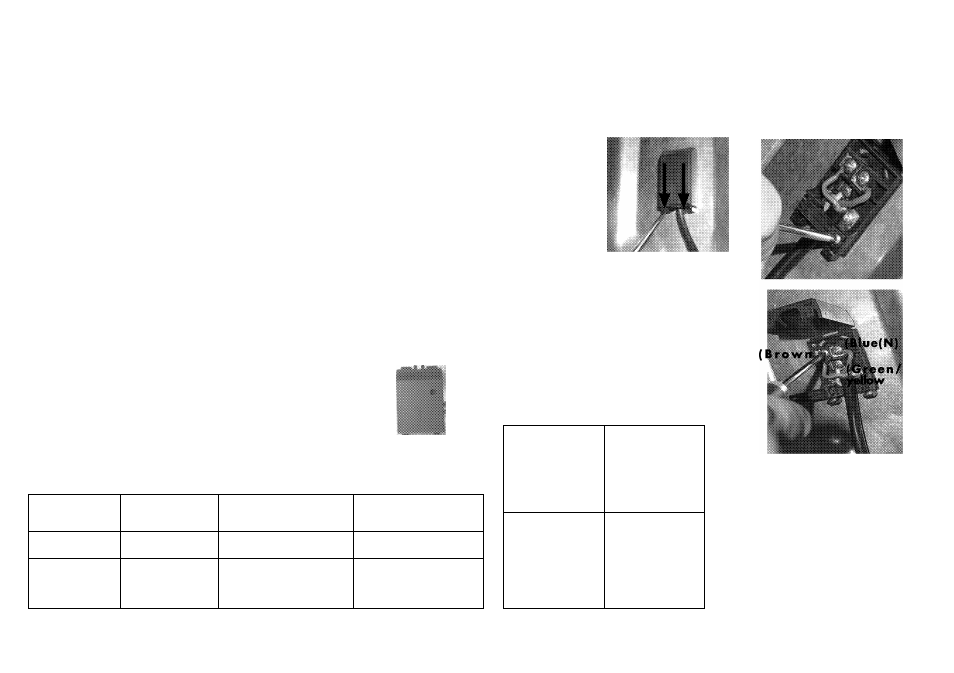

Снимите крышку распределительной коробки
<•“ Подсоедините электрический провод, как показано на
монтажной схеме на задней крышке.
Закрепите электрический провод двумя винтами
и зажимом.
с«' Установите на место крышку распределительной коробки.
Ваша духовка Расчитана на подключение к однофазной _______________
или трехфазной элетрической сети.
Электрический провод должен быть пропущен через
хомут.
в*“ Провод следует проложит в стороне от духовки,
в особенности подальше от вентиляционных отверсти , и
й он не должен попасть под корпус духовки,
когда вы будете устанавливать ее на место около стены. (D ©
Тип
электропитания
Одна фаза Три фазы с нулем Две фазы с нулем
Напряжение 220/230/ 240 В 380/400/415 В 380/400/415 В
Тип
3x4, Омм^ 5x2,5 мм^ 4x2,5 мм^
электропровода
(макс, длина 2 м)
H05VV-F H:5VV-F H:5VV-F
Если необходимо заменить провод электропитания, выберите
провод подходящего типа и выполните следующие операции
Отсоедините плиту от электрической сети.
1. Снимите крышку распределительной коробки, отвинтив
удерживающие ее винты.
2. Снимите зажим.
3. Замените провод, соблюдая
следующие условия:
Коричневый провод — I (фаза);
Синий провод — N (ноль);
Зеленый/Желтый провод — Е (земля)
4. Закрепите провод зажимом.
5. Установите на место крышку
распределительной коробки.
1 2 1^— Фаза Г1 ^ 1
М Ноль 5 1
Земля —1©|
Одна фаза 220/230/240 В
1 3 ^~Фаза III
1 2 1-- Фаза II rL^
nj 1 Ноль^| 5 1
Ц_1Фаза 1
Земля
380/400/415 В
j 0 j_^a3a II
Пн 1л Ноль^^ 5
1__ ^Фаза 1 1 1
Земля
380/400/415 В
Таблица 1
4
Таблица 2
