c) аккумулятор
d) нижнюю крышку
e) крышку шарниров дисплея
f) клавиатуру
g) оптический дисковод
h) упор для рук
i) дисплей в сборе
j) лицевую панель дисплея
k) шарниры дисплея

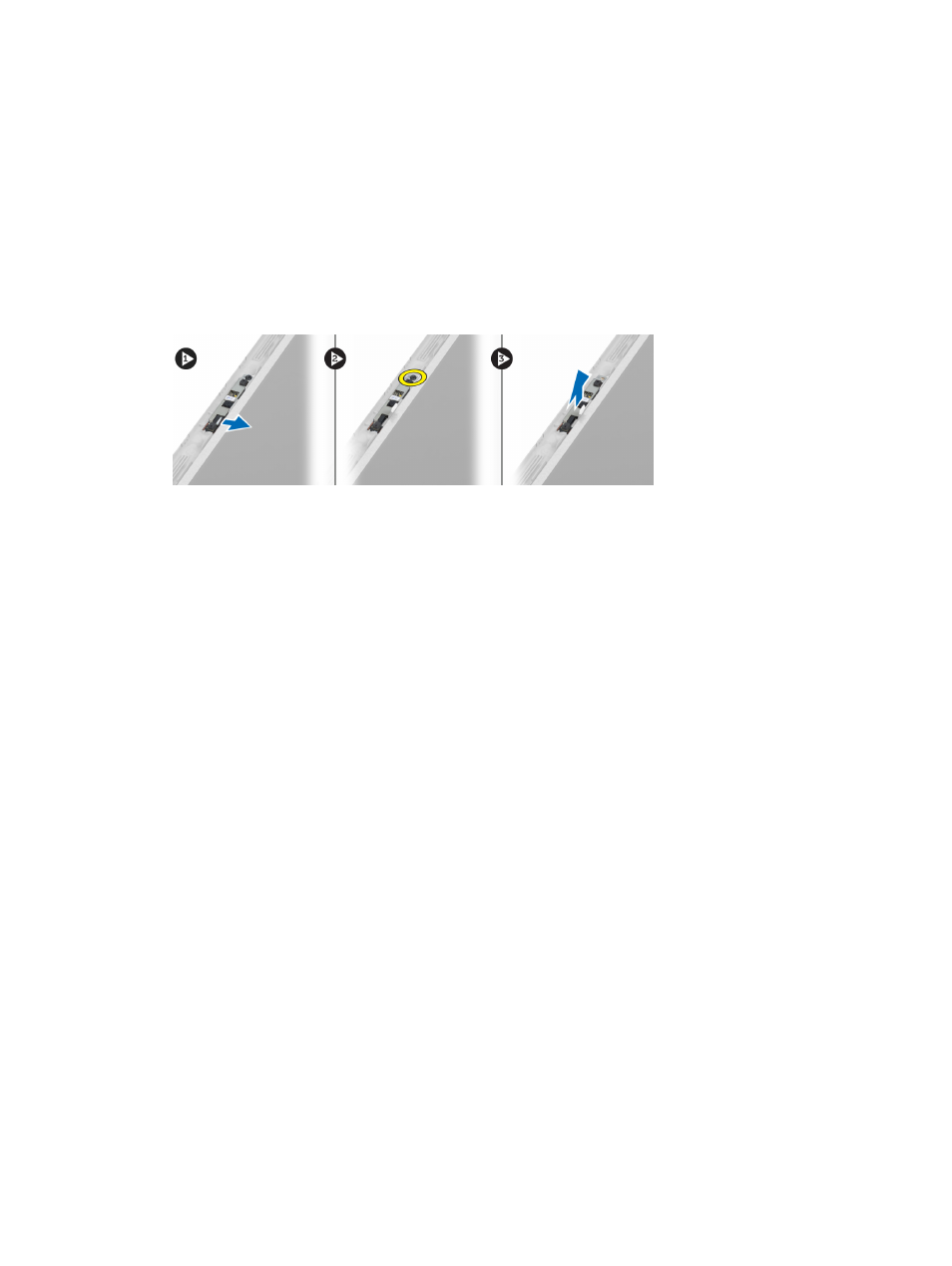

3. Отсоедините кабель LVDS и кабель камеры. Выверните винт, которым крепится модуль камеры и потяните
его наружу, чтобы извлечь камеру из компьютера.
Установка модуля камеры
1. Подсоедините кабель LVDS и кабель камеры к камере.
2. Установите модуль камеры в первоначальное положение и затяните винт, чтобы прикрепить его к дисплею
в сборе.
3. Установите :
a) крепление дисплея
b) лицевую панель дисплея
c) дисплей в сборе
d) плату LAN
e) cистемную плату
f) устройство чтения Express Card
g) динамики
h) упор для рук
i) жесткий диск
j) оптический дисковод
k) клавиатуру
l) крышку шарниров дисплея
m) нижнюю крышку
n) аккумулятор
o) плату ExpressCard
p) карту SD
4. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера
