Установка упора для рук, Извлечение устройства чтения express card, Установка – Инструкция по эксплуатации Dell Vostro 3560 (Early 2012)
Страница 24: Упора для рук, Извлечение, Устройства чтения express card

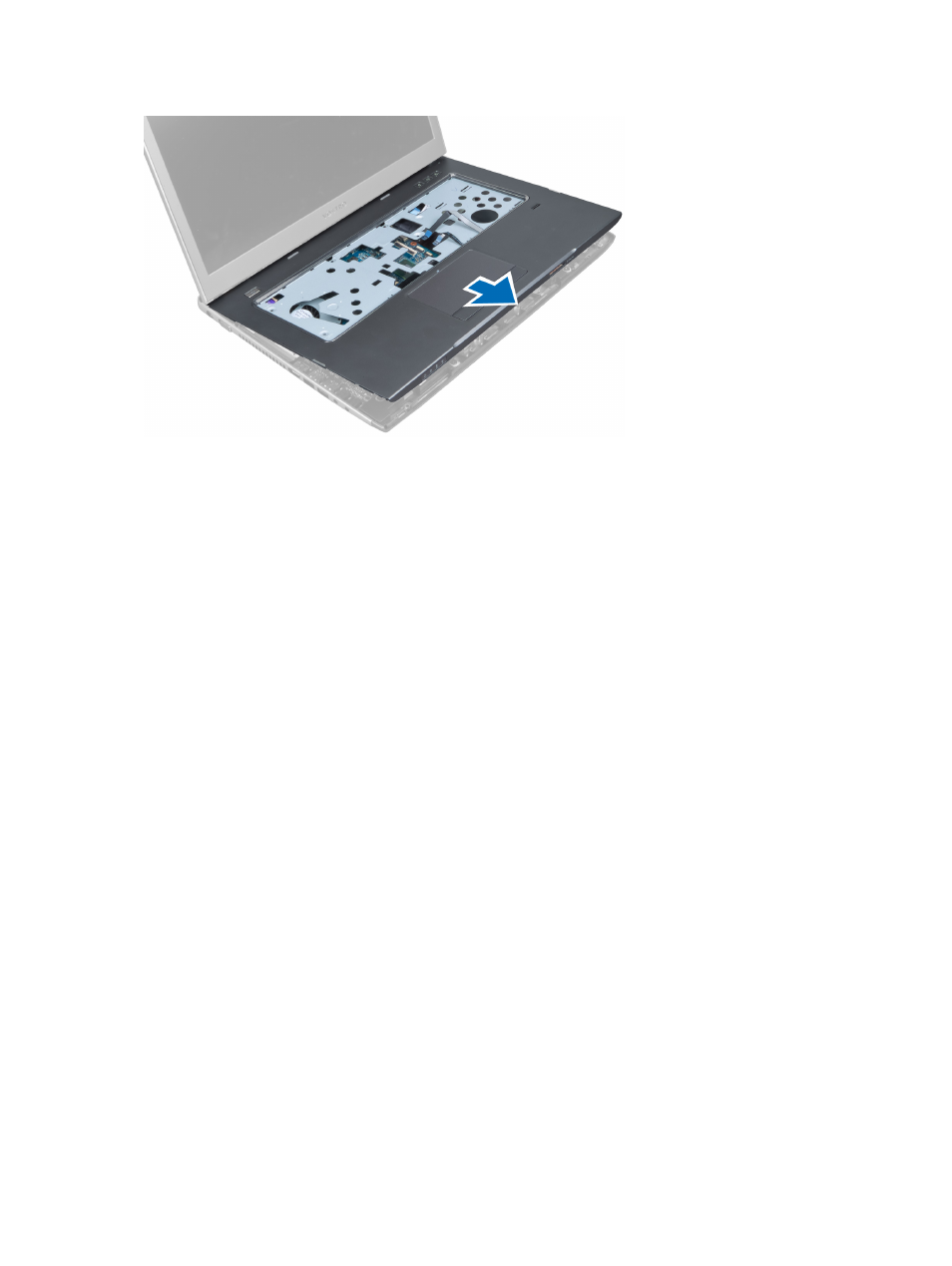

Установка
упора для рук
1.
Начиная
с краев, нажимайте на упор для рук, чтобы зафиксировать его выступами на компьютере.
2.
Затяните
винты, чтобы прикрепить упор для рук к передней части компьютера.
3.
Подсоедините
кабель функциональных клавиш к системной плате.
4.
Подсоедините
кабель сеносорной панели, кабель устройства чтения карт SD и кабель сканера отпечатков
пальцев
к системной плате.
5.
Подсоедините
кабель кнопки питания к системной плате.
6.
Затяните
винты, чтобы прикрепить упор для рук к задней части компьютера.
7.
Подсоедините
кабель светодиодов к системной плате.
8.
Затяните
винты на нижней части компьютера, чтобы зафиксировать упор для рук на месте.
9.
Закройте
винты на компьютере резиновыми накладками.
10. Установите:
a) крышку шарниров дисплея
b) клавиатуру
c) жесткий диск
d) оптический дисковод
e) модули памяти
f) нижнюю крышку
g) аккумулятор
11. Выполните процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
Извлечение
устройства чтения Express Card
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) карту SD
b) плату Express Card
c) аккумулятор
24
