4. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера
Снятие дисплея в сборе
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) карту SD
b) плату ExpressCard
c) аккумулятор
d) нижнюю крышку
e) модули памяти
f) оптический дисковод
g) жесткий диск
h) клавиатуру
i) крышку шарниров дисплея
j) упор для рук
k) устройство чтения Express Card
l) cистемную плату
m) плату WLAN
n) плату LAN

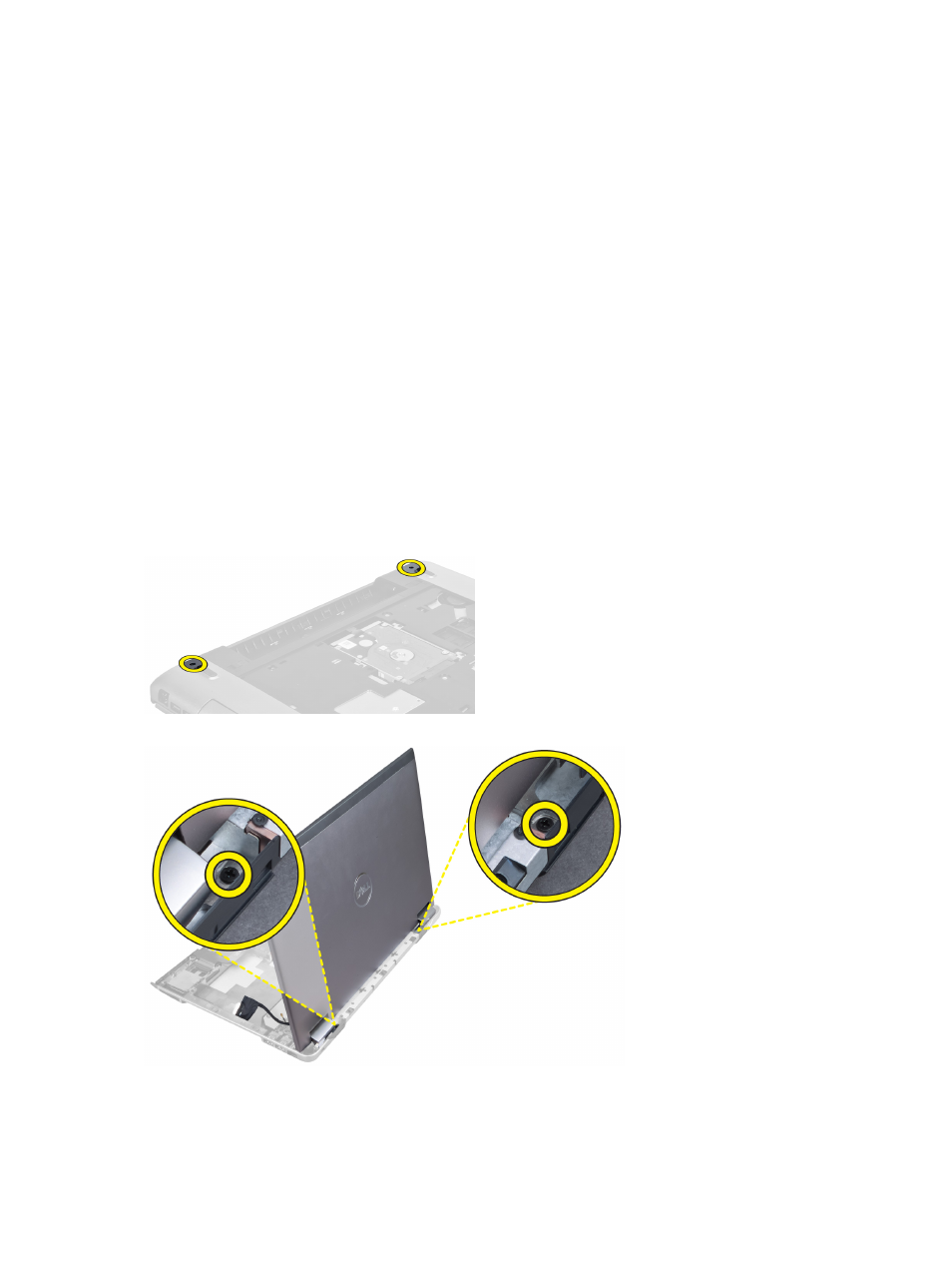

3. Выверните винты в основании компьютера.
4. Выверните винты, находящиеся ниже крышки шарниров.
5. Выверните левый винт, которым дисплей в сборе фиксируется на месте.
42
